3.3 Product Drawings
The DEV 2190 can be configured individually, thus numerous configurations are
possible. In the following a few examples are shown in order to demonstrate the
versatility how the product can be set up. This is also intended to illustrate the
explanations given in chapter 3.1.1 regarding the slot population conventions.
3.3.1 Distribution Options & Amplifier Options
Configuration:
1 * DEV 2190 with Option 16
1 * Option 64/50
1 * Option 32/50
4 * Option 2/50
8 * Option 1/50

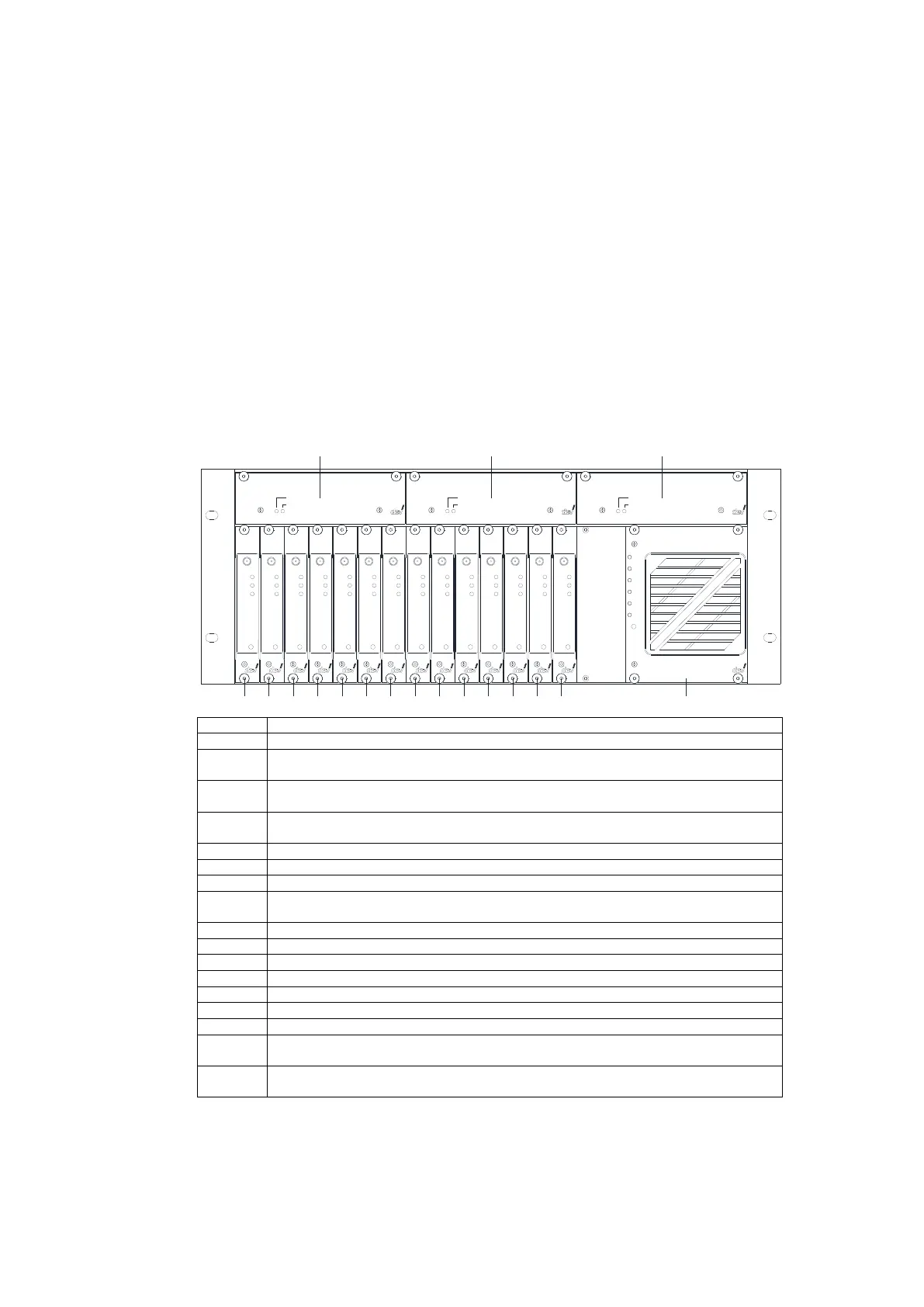

Front View:
1 2 3
4 5
6
7
8 9 10 11 12 13 14
F
Slot
PS1 PS2 PS3
Po we r 1
Po we r 2
Fa n
Te mp
Al arm
R emote
Lo ca l
12-00 20
Operation
Failure
Power S upply
12-00 20
Operation
Failure
Power S upply
12-00 20
Operation
Failure
Power S upply
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
L- Ba nd Am p.
M on
Bi as
RF
O p.
Bi as
Power supply module 3 (Option 16)
Amplifier module (outputs: S1 & S2, 1:64 splitter)
Amplifier module (outputs: S3, 1:32 splitter)
Amplifier module (outputs: S4, Output 1 & 2)
Amplifier module (outputs: S4, Output 3 & 4)
Amplifier module (outputs: S4, Output 5 & 6)
Amplifier module (outputs: S4, Output 7 & 8)
Amplifier module (output: S4, Output 9)
Amplifier module (output: S4, Output 10)
Amplifier module (output: S4, Output 11)
Amplifier module (output: S4, Output 12)
Amplifier module (output: S4, Output 13)
Amplifier module (output: S4, Output 14)
Amplifier module (output: S4, Output 15)
Amplifier module (output: S4, Output 16)
