Elektrische Anschlüsse, LEDs
ClipX
a4643-1.0 HBM: public 23
• S GND für den inneren Schirm bei doppelt geschirmtem Kabel; hier wird
außerdem TEDS (–) bei 1-Wire-TEDS angeschlossen.
• AO, GND Analog-Out: Bezugspotenzial für den Analogausgang.
6.2 Schirmungs- und Erdungskonzept
Der Versorgungsanschluss, sowie Signal- und Fühlerleitungen müssen so ins-
talliert werden, dass elektromagnetische Einstreuungen keine Beeinträchtigung
der Modulfunktionen hervorrufen (Empfehlung HBM „Greenline-Schirmungs-
konzept“, siehe https://www.hbm.com/Greenline
). Schließen Sie die Kabelab-
schirmung dabei immer mit einem möglichst kurzen Stück an den Steck-
klemmen an und legen Sie – soweit möglich – den Schirm am
Schaltschrankeingang mit Schirmanschlussklemmen flach auf, z. B. mit dem
Typ SKS 8-SNS35 – 3062786 von Phoenix Contact, siehe Abbildung Schirm-
klemme.

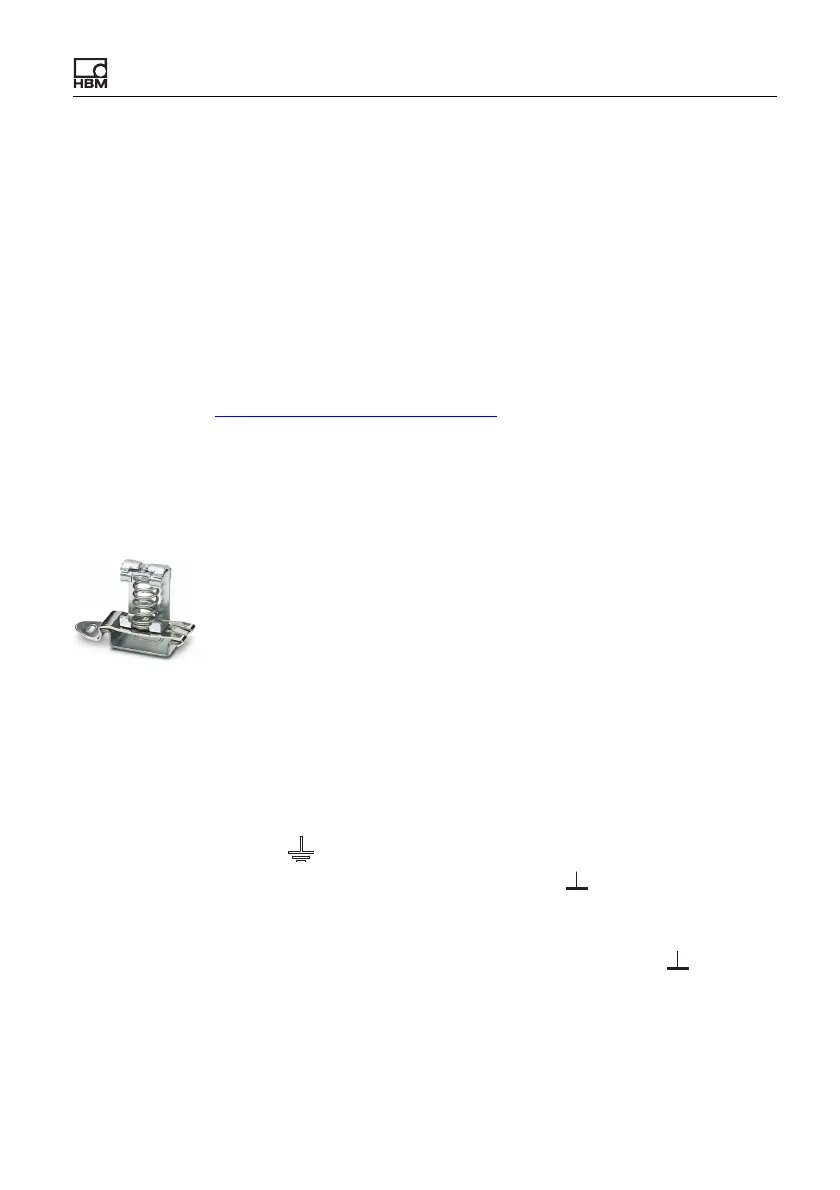

Abb. 7: Schirmklemme für flaches Auflegen von Kabelschirmen (Beispiel)
Doppelt geschirmte Anschlussleitungen, z.B. für Sensorkabel
Wir empfehlen, soweit möglich das Kabel Kab 7.5/00-2/2/2 von HBM zu ver-
wenden. Das Kabel ist doppelt geschirmt und kapazitätsarm. Verbinden Sie bei
doppelt geschirmten Kabeln den äußeren Schirm nur mit den Anschluss für das
Gehäuse (Erde-Symbol , mit „äußerer Kabelschirm“ in den Anschlussbildern
gekennzeichnet), nicht mit einen der GND-Anschlüsse ( ). Bei Schalt-
schränken legen Sie diesen Schirm auch am Schaltschrank auf, siehe Abbil-
dung Schirmklemme. Schließen Sie die inneren Schirme der Sensorleitungen
an den mit „innerer Kabelschirm“ gekennzeichneten Anschluss an ( ). Ver-
wenden Sie für die Anschlüsse möglichst kurze Leitungen.
Eine Ausnahme ist der Einsatz im Ex-geschützten Bereich, schließen Sie hier
alle Kabelschirme an den Potenzialausgleich an.
