6.4 Health-Monitoring, LEDs
Je nach Gerätetyp sind 1 bis 3 LEDs an der Front montiert. Bei BM40IE haben
die LEDs je nach Feldbus unterschiedliche Bedeutungen, die durch unter-
schiedliche Bezeichnungen signalisiert werden.

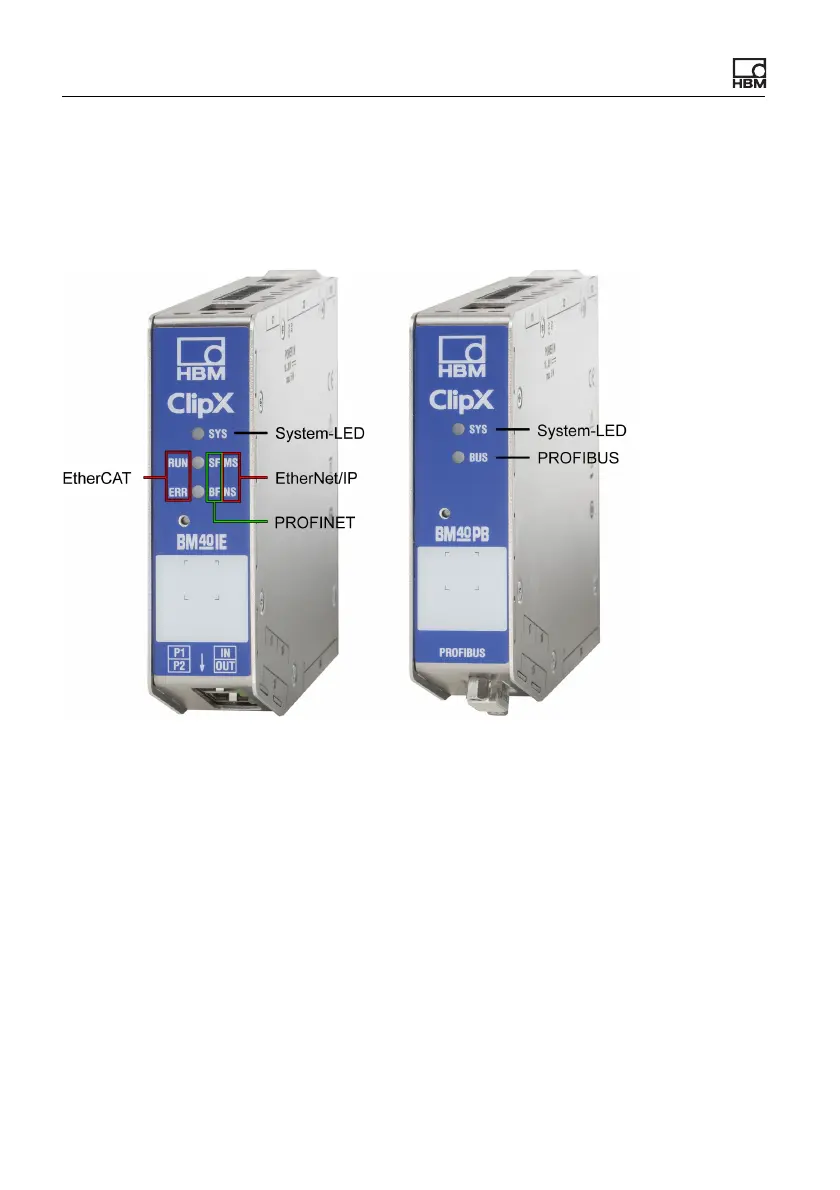

Abb. 9: Zuordnung der LEDs zu den Schnittstellen bei BM40IE und BM40PB.
Bei BM40 ist nur die System-LED vorhanden.
Die folgenden Tabellen zeigen Ihnen die Zustände, die durch die LEDs signali-
siert werden. Die LEDs blinken ca. 1 Mal pro Sekunde im Zustand blinkend und
ca. 5 Mal pro Sekunde im Zustand schnell blinkend.
