Elektrische Anschlüsse, LEDs
48
a4643-1.0 HBM: public ClipX
6.8 Analogausgang anschließen
Sie können Spannung (±10V) oder Strom (4 … 20mA) ausgeben lassen. Der
Analogausgang ist kurzschlussfest, die Bandbreite beträgt 3,8kHz, die Aktuali-
sierungsrate 19,2kHz.
Siehe auch Vorhandene Anschlüsse und LEDs
.

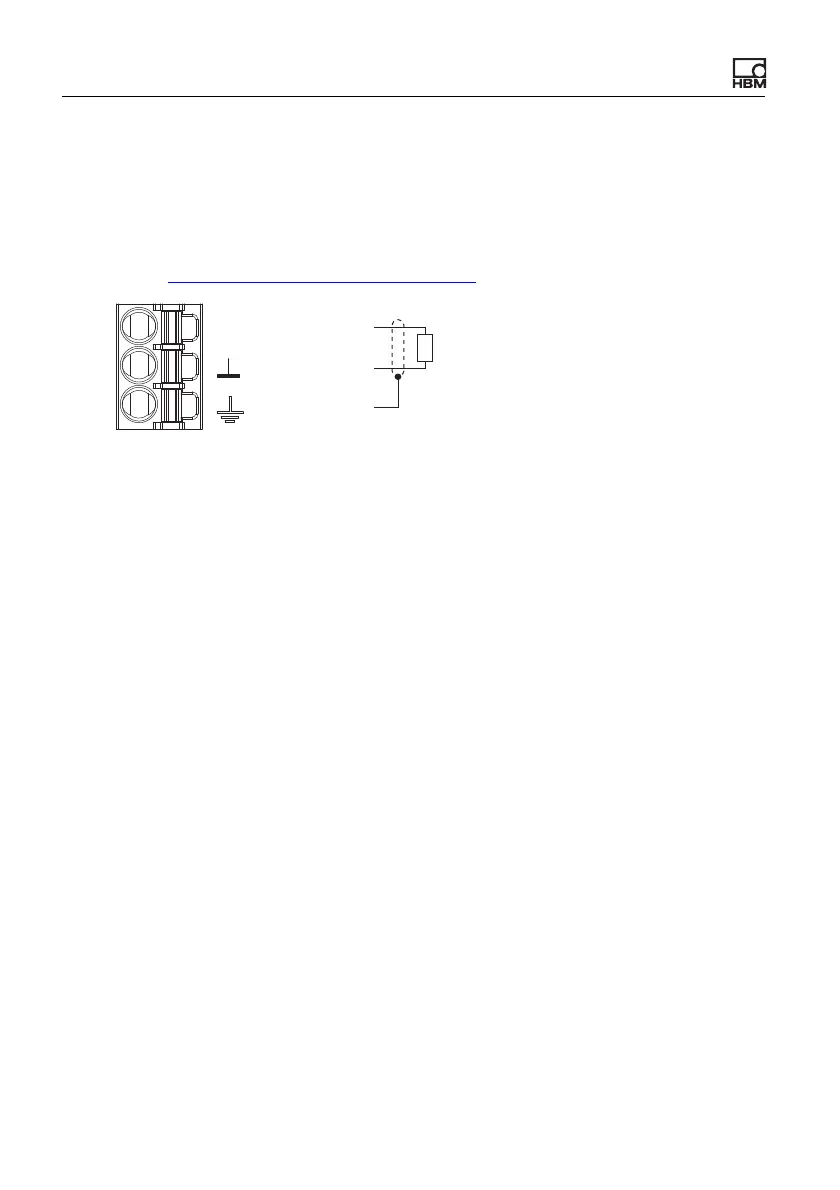

Abb. 24: Steckklemme X2, Anschlussbelegung Analogausgang
Einschaltverhalten
Beim Einschalten (Spannungsversorgung ein) des ClipX hat der Analogaus-
gang zunächst einen hohen Ausgangswiderstand. Nach der Initialisierung wird
der Zustand von den Einstellungen im Start-Parametersatz bestimmt.
Die Werkseinstellung ist: Ausgang deaktiviert, Brutto-Signal als Eingang
(Quelle), Nullwert 0V, Skalierung 0/0 und 5/5, Wert bei „ungültig“-Signal 0V und
Testsignal 0V (beide nicht aktiv).
Wert im Fehlerfall
Welcher Wert ausgegeben wird, hängt davon ab, ob Sie den Wert bei „ungültig“-
Signal aktivieren oder nicht. Nehmen Sie die Einstellung über den ClipX-Web-
server und Ihren Browser vor.
1. Wert bei „ungültig“-Signal aktiv (Schalter im Browser rechts und rot)
Falls das Eingangssignal ungültig wird oder das Ausgangssignal die Werte
±11V übersteigen bzw. kleiner als 3mA oder größer als 21mA werden
würde, wird der angegebene Wert ausgegeben.
2. Wert bei „ungültig“-Signal nicht aktiv (Schalter im Browser links und grau)
Es wird der größt- oder kleinstmögliche Wert ausgegeben, je nach Signal
(±11V bzw. 3mA oder 21mA).
AO
AO
Steckklemme X3, Analogausgang
Analog-Out ‒
Kabelschirm
Analog-Out +
