Elektrische Anschlüsse, LEDs
52
a4643-1.0 HBM: public ClipX

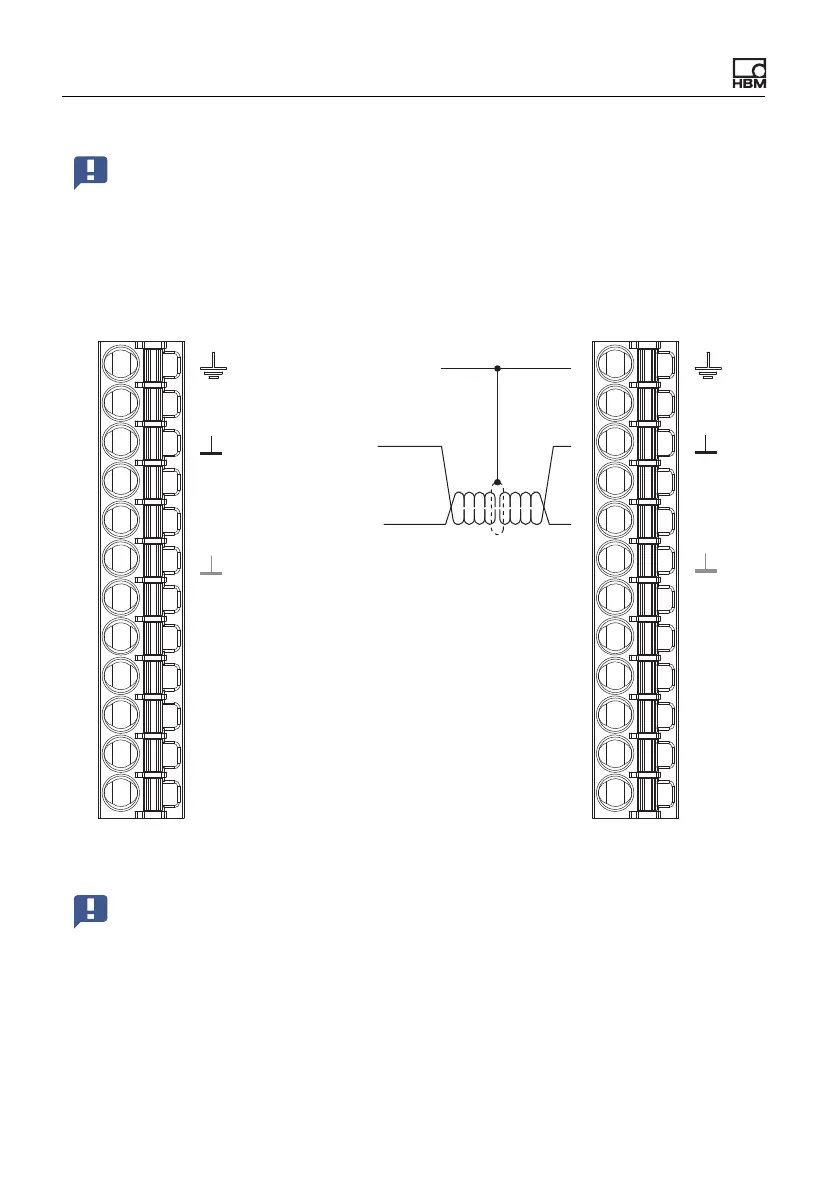

Abb. 28: Steckklemme X2, Anschlussbelegung für Sync-Signal
Wichtig: Sie müssen beim ersten Gerät Sync-Modus Master aktivie-
ren. Alle anderen arbeiten als Slave, d.h., der Schalter darf nicht aktiv
sein. Nehmen Sie die Einstellung über Ihren Browser und das Menü
Verstärker und Sensortyp vor. Die Synchronisation ist nur bei Sen-
sortypen mit TF (Trägerfrequenz) möglich, nicht bei DC. Eine Syn-
chronisation der Zeitbasis oder der A/D-Wandler findet nicht statt.
Gehäuse, Kabelschirm
ClipX-Bus
ClipX-Bus GND
ClipX-Bus
Synchronisation
Sync
Sync
Digital-In GND
Digital-In 2
DI2
DI1
DI
DO2
DO1
Digital-In 1
Digital-Out 2
Digital-Out 1
Versorgung 0 V
0V
24V
Versorgung 10 … 30 V
CxA
CxB
CxA
CxB
X
X
DI2
DI1
DI
DO2
DO1
0V
24V
Steckklemme X2, Versorgung, DIO, Sync, ClipX-Bus
Wichtig: Abschlusswiderstände sind nicht nötig und dürfen auch nicht
verwendet werden, die maximale Leitungslänge zwischen zwei Ge-
räten beträgt 30cm.
