Hirobo jm2-0307903 - Main Frame Assembly

12
12

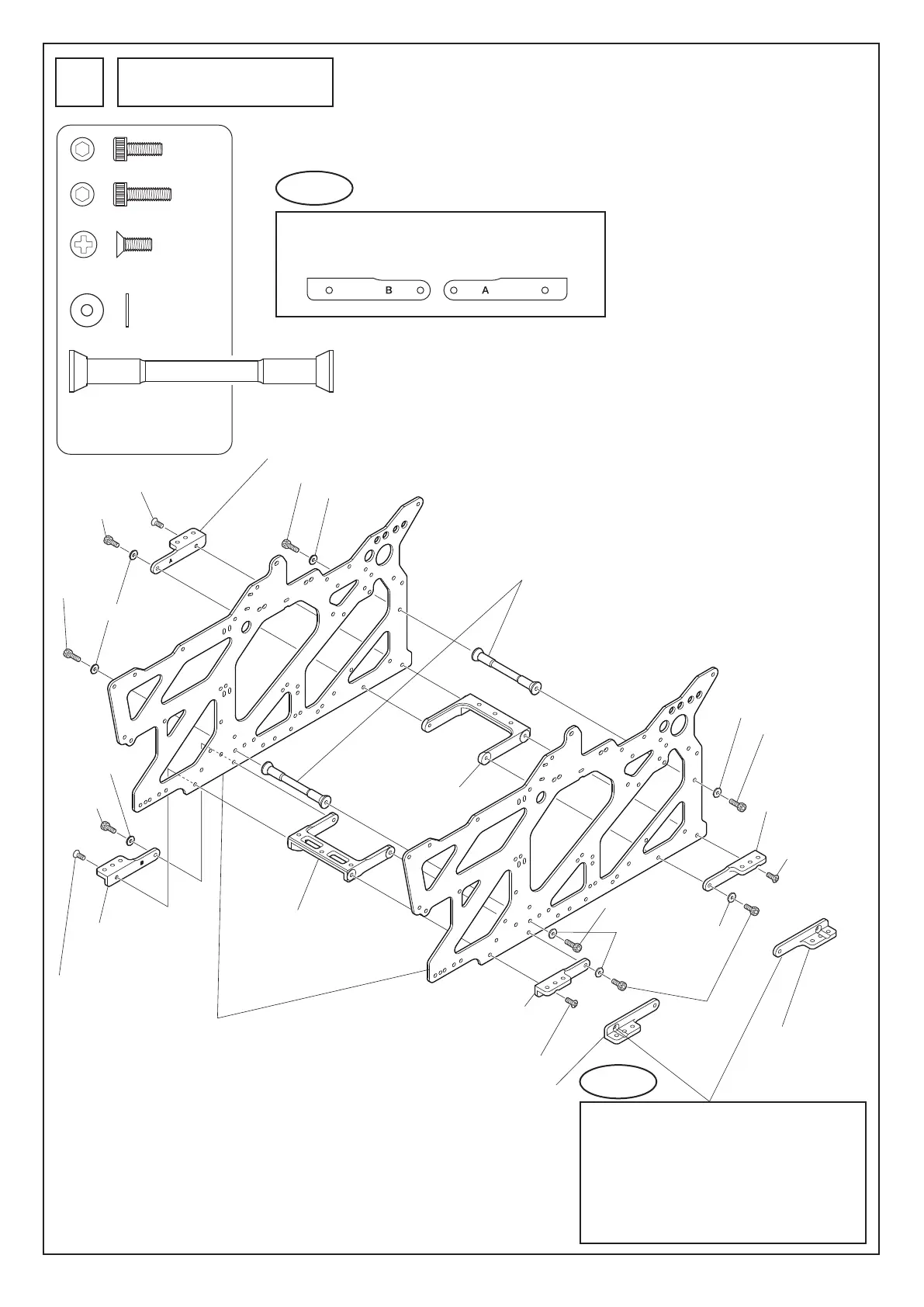

メインフレームの組立
Main frame assembly
3
M3X8CS
................................
4
M3X8CS
M3X8CS
M3X8CS
M3X10CS
..............................
4
M3X10CS
M3X10CS
M3X10CS
M3X10CS
M3X8皿ビス
...........................
4
M3X8 countersunk screw
M3X8皿ビス
M3X8 countersunk screw
M3X8皿ビス
M3X8 countersunk screw
M3X8皿ビス
M3X8 countersunk screw
M3X8皿ビス
M3X8 countersunk
screw
EX-EPフローティングアングルA
EX-EP floating angle A
EX-EPメインフレーム
EX-EP main frame
EX-EPアンダーマウント
EX-EP under mount
E-3アンダーマウント
E-3 under mount
M3X60クロスメンバー
（EX ø3強化ワッシャー圧入済）
M3X60 cross member
(with EX ø3 reinforced washer press-fit)
EX-EPフローティングアングルA
EX-EP floating angle A
EX-EPフ ロ ー テ ィン グ
アングル A
EX-EP floating
angle A
EX-EPフ ロ ー テ ィン グ
アングル B
EX-EP floating angle B
EX-EPフ ロ ー テ ィン グ
アングル B
EX-EP floating
angle B
EX-EPフローティングアングルB
EX-EP floating angle B
FW ø2.6Xø7.5X0.5T
..............
8
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X
0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
フローティングアングルA/Bは、上下逆向きにも
取付できます。好みに合わせて選択してくださ
い。平らな面を下向きにした場合は、フローテ
ィングゴムの分背が高くなります。
The floating angles A & B can be attached
vertically in the opposite direction as well.
Fit and select the settings to your preference.
If fitting it so the flat side is downward, the
floating rubber height will stand taller.
ポイント
Point
フローティングアングルは、それぞれA・Bの印字がされ
ています。
There are floating angles that are labeled “A” & “B.”
ポイント
Point
M3X60クロスメン バ ー
............
2
(EX ø3強化ワッシャー圧入済)
M3X60 cross member (with EX
ø3reinforced washer press-fit)
