15
15

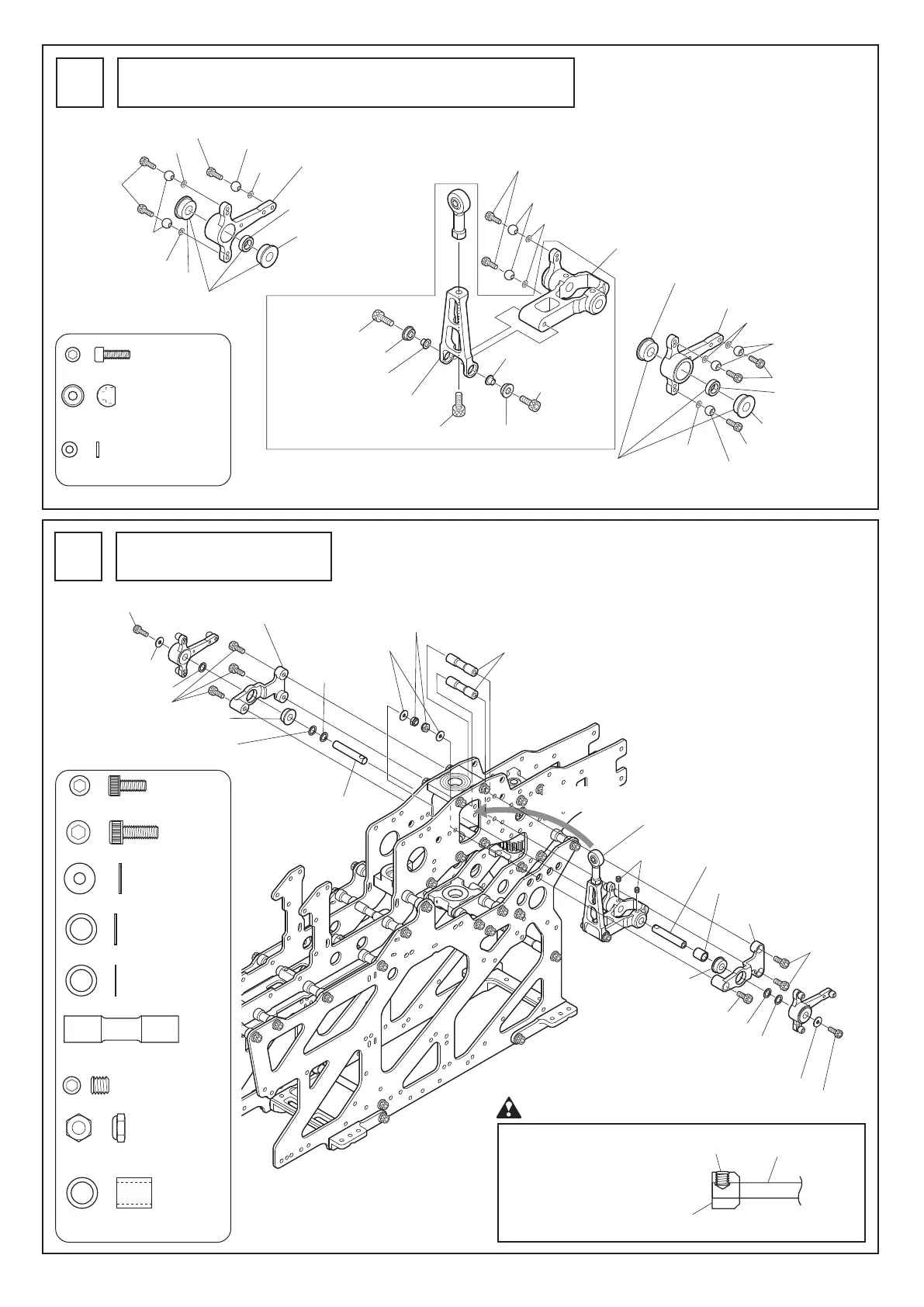

SWMフロントレバー、SWMエルロンレバーの組立
SWM front lever and SWM aileron lever assembly
5
SWMレバーの取付
SWM lever installation
6
M2X6CS
................................
8
FW ø1.7
.................................
8
EX ø5ボール
.........................
8
EX ø5 ball
M2.6X6CS
.............................
2
M3X8CS
................................
6
M4X4SS
................................
2
FW ø2.6Xø7X0.5T
.................
4
FW ø5Xø7X0.4T
....................
3
FW ø5Xø7X0.1T
....................
2
M3X26クロスメン バ ー
............
2
M3X26 cross member
カラー5X7X8
........................
1
Collar 5X7X8
M3ナ イ ロ ン ナ ット 薄 型
.............
2
M3 nylon nut thin type
E3 SWMエレベ ーターアーム
E3 SWM elevator arm
BRG. ø3Xø6X2.5FZZ
BRG. ø3Xø6X2.5FZZ
M3X8CS
カラー 2.6X3X3.4
Collar 2.6X3X3.4
カラー 2.6X3X3.4
Collar 2.6X3X3.4
カラー 5X8X2.5
Collar 5X8X2.5
カラー 5X8X2.5
Collar 5X8X2.5
M2.6X8 CS
M2.6X8 CS
E3 SWMエレ ベ ーターレ バ ー
E3 SWM elevator lever
FW ø1.7
M2X6CS
EX ø5ボール
EX ø5 ball
E3 SWMエ ル ロンレ バ ー
E3 SWM aileron lever
FW ø1.7
FW ø1.7
FW ø1.7
M2X6CS
M2X6CS
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
工場組立済
Pre-assembled
into our factory
工場組立済
BRG. ø5Xø10X4FZZ
BRG. ø5Xø10X4FZZ
BRG. ø5Xø10X4FZZ
BRG. ø5Xø10X4FZZ
E3 SWMエ ル ロンレ バ ー
E3 SWM aileron lever
FW ø1.7
FW ø1.7
M2X6CS
M2X6CS
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
工場組立済
Pre-assembled into our factory
注 意 Caution
シャフトのくぼみに合わせ
てM4X4SSを締込みます。
Screw M4X4SS to the side
of the shaft which has the
indentation.
E3 SWMエレベ ーターアーム
E3 SWM elevator arm
E3SWMレ バ ー シ ャ フト
E3SWM lever shaft
M4X4SS
Pre-assembled into our factory
E3 SWMエレベーターレバーASSY
E3 SWM elevator lever assembly
BRG. ø5Xø10X4FZZ
（圧入済）
(Already press-fitted in)
BRG. ø5Xø10X4FZZ（圧入済）
(Already press-fitted in)
M3ナ イ ロ ン ナ ット 薄 型
M3 nylon nut thin type
FW ø5Xø7X0.4T
FW ø5Xø7X0.4T
FW ø5Xø7X0.4T
FW ø2.6Xø7X0.5T
FW ø2.6Xø7X0.5T
FW ø2.6Xø7X0.5T
M2.6X6CS
M2.6X6CS
クロ スメン バ ー M3X26L
Cross member M3X26L
カラー5X7X8
Collar 5X7X8
EX SWMレバーステー
EX SWM lever stay
EX SWMレバーステー
EX SWM lever stay
E3SWMレバーシャフト
E3SWM lever shaft
ここから挿 入します 。
Insert here.
E3 SWMレ バ ー シ ャ フト
E3 SWM lever shaft
M3X8CS
M3X8CS
M3X8CS
M4X4SS
FW ø5Xø7X0.1T（ すきま 調 整 用 ）
(For gap adjustment)
FW ø5Xø7X0.1T
（ す きま 調 整 用 ）
(For gap adjustment)
To Next Page
