Hirobo jm2-0307903 - Tail Boom Pipe Installation; Tail Boom Brace Assembly

25
25

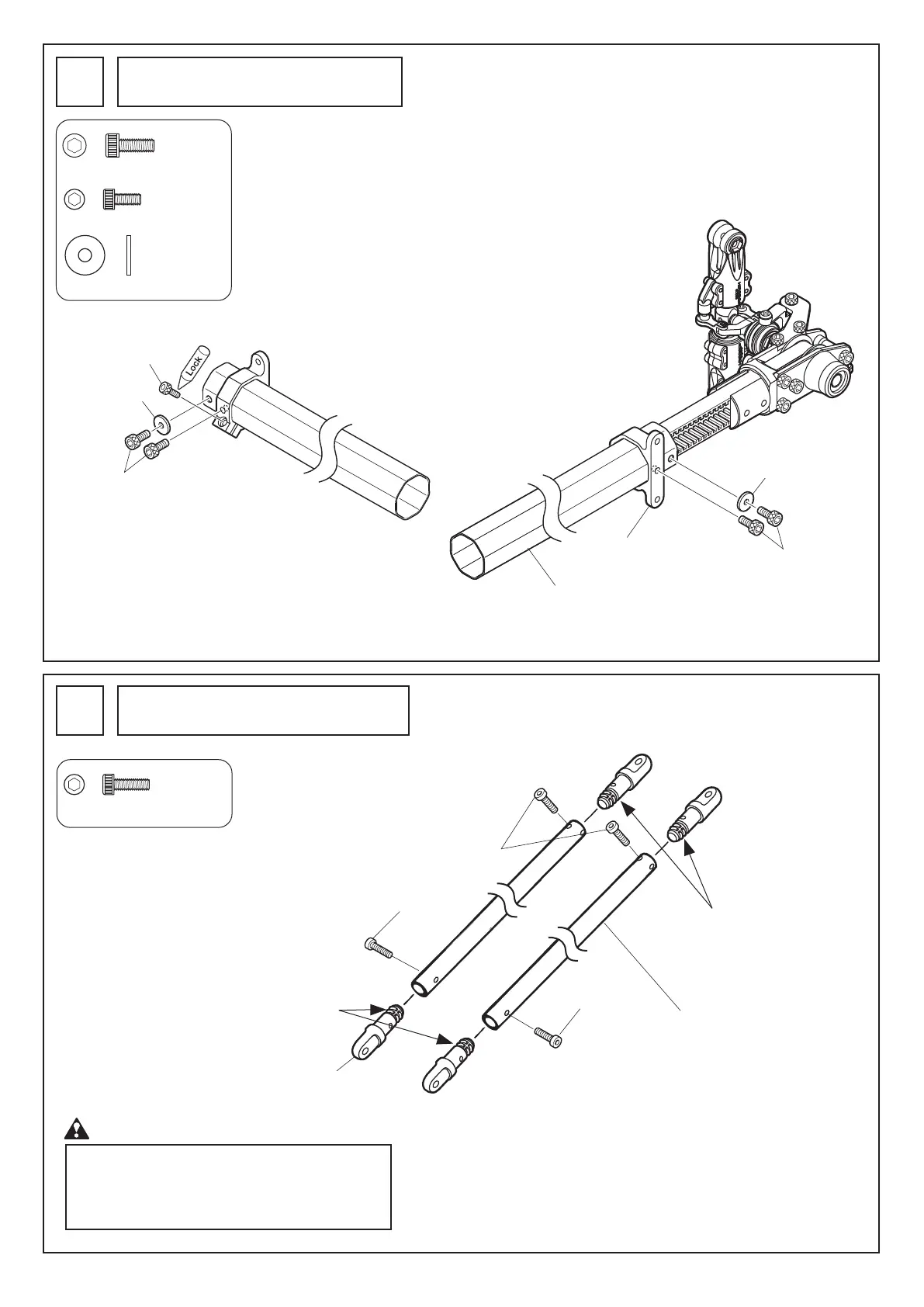

テールブームパイプ部の取付
Tail boom pipe installation
20
テールブームブレース部の組立
Tail boom brace assembly
21
八角テールブームパイプL=895
Octagonal tail boom pipe L=895
EX尾翼バンド
EX tail fin band
M3X8CS
M2.6X6CS
FW ø3Xø9X1
M3X8CS
FW ø3Xø9X1
エポキシ接着剤
Epoxy adhesive
エポキシ接着剤
Epoxy adhesive
M2.6X8CS
M2.6X8CS
M2.6X8CS
テールブームブレースL=650
Tail boom brace L=650
テールブレースターミナル
Tail boom brace terminal
M2.6X6CS
.............................
1
M3X8CS
................................
4
FW ø3Xø9X1T
......................
2
M2.6X8CS
.............................
4
注 意 Caution
テールブームブレースターミナルは必ずエポキシ接着剤
で接着してください。接着しない場合、振動の原因にな
る場合があります。
Attach the tail boom brace terminal with epoxy
adhesive. Not doing so may result in vibrations.
