Hirobo jm2-0307903 - Tail Case Assembly; Tail Housing Assembly

23
23
16

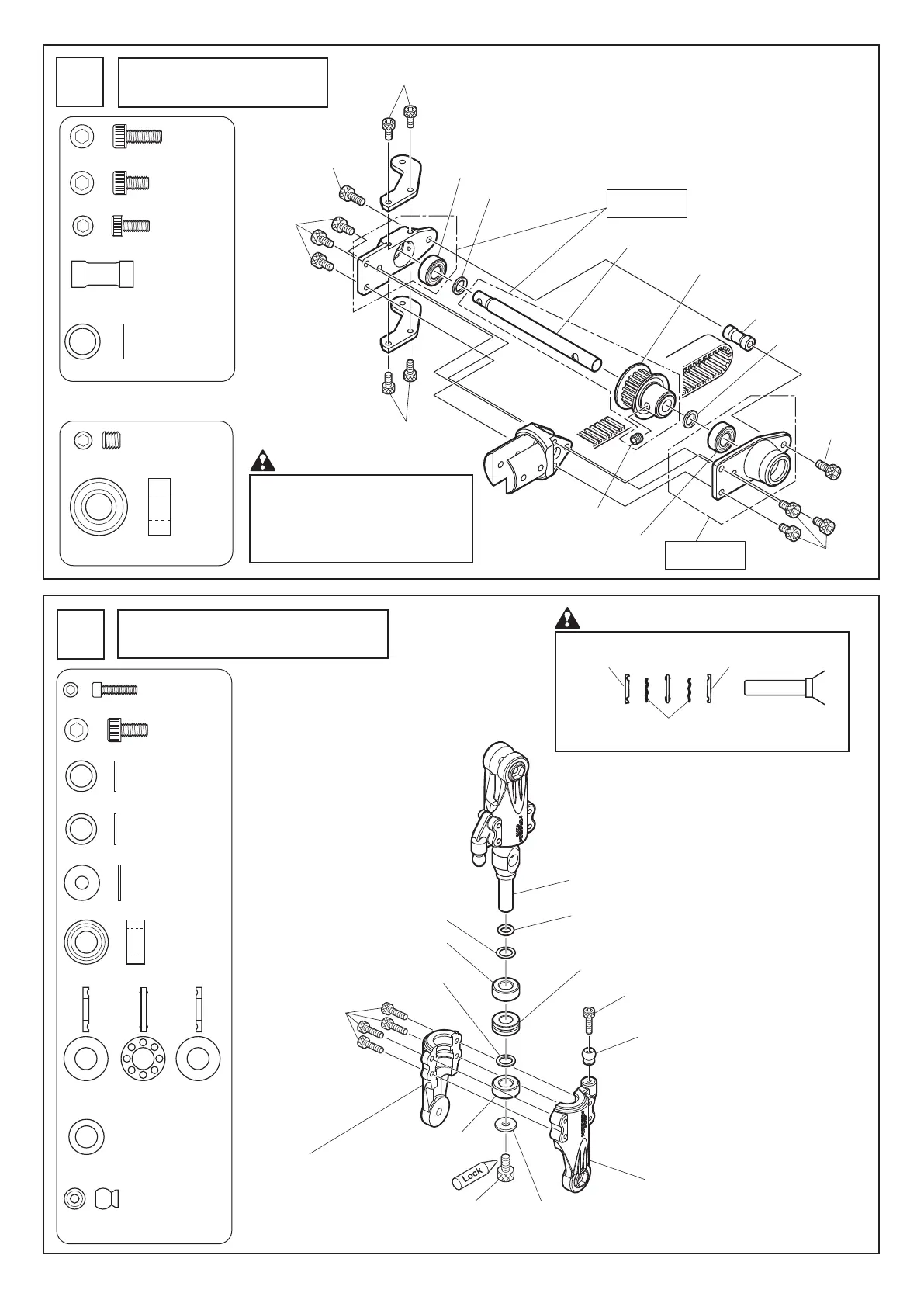

Tail case assembly
テールケース部の組立
17
テールハウジング部の組立
Tail housing assembly
テールハウジング
→
Tail housing
内径の大きい方
Larger hole
内径の小さい方
Smaller hole
必ず グリスを塗付
Make sure to a pply grease
テールブレードホルダー（B）
Tail blade holder (B)
テールブレードホルダー（A）
Tail blade holder (A)
Brg. ø5Xø10X4ZZ
Brg. ø5Xø10X4ZZ
テールハウジング
Tail housing
OリングSS050
O-ring SS050
Brg. ø5Xø10X4スラスト
Bearing ø5Xø10X4 thrust
M2X8CS
M2X8CS
M3X6CS
FW ø3Xø8X0.5T
FW ø5Xø7X0.4T
FW ø5Xø7X0.1T
EX ø5 ボール台付
EX ø5 ball with stand
M2X8CS
..............................
10
M3X6CS
................................
2
OリングSS050
......................
2
O-ring SS050
Brg. ø5Xø10X4ZZ
................
4
FW ø5Xø7X0.1T
....................
2
FW ø5Xø7X0.4T
....................
2
FW ø3Xø8X0.5T
....................
2
EX ø5 ボール台付
................
2
EX ø5 ball with stand
Brg. ø5Xø10X4スラスト
......
2
Bearing ø5Xø10X4 thrust
FW ø6Xø8X0.1T
....................
2
注 意 Caution
M3X8CS
................................
2
M3X5CS
................................
6
M2.6X6CS
.............................
4
Brg. ø6Xø13X5
.....................
2
クロスメンバーM3X14
.....
1
Cross member M3X14
タイミングベルトは、折り曲げたり、
キズをつけたりしないでください。
破損の原因になります。
To reduce the risk of damage, do
not bend or scratch the timing belt.
注 意 Caution
M2.6X6CS
M2.6X6CS
Brg. ø6Xø13X5
EX ø6テールシャフト
EX ø6 tail shaft
EX テールプーリー18T
EX tail pulley 18T
Brg. ø6Xø13X5
M3X8CS
M3X5CS
M3X14クロスメンバー
M3X14 cross member
M3X8CS
M3X5CS
M4X4SS
................................
1
M4X4SS
工場組立済
Pre-assembled
工場組立済
Pre-assembled
工場組立済
Pre-assembled
FW ø6Xø8X0.1T
（すきま調整用）
FW ø6Xø8X0.1T
（すきま調整用）
