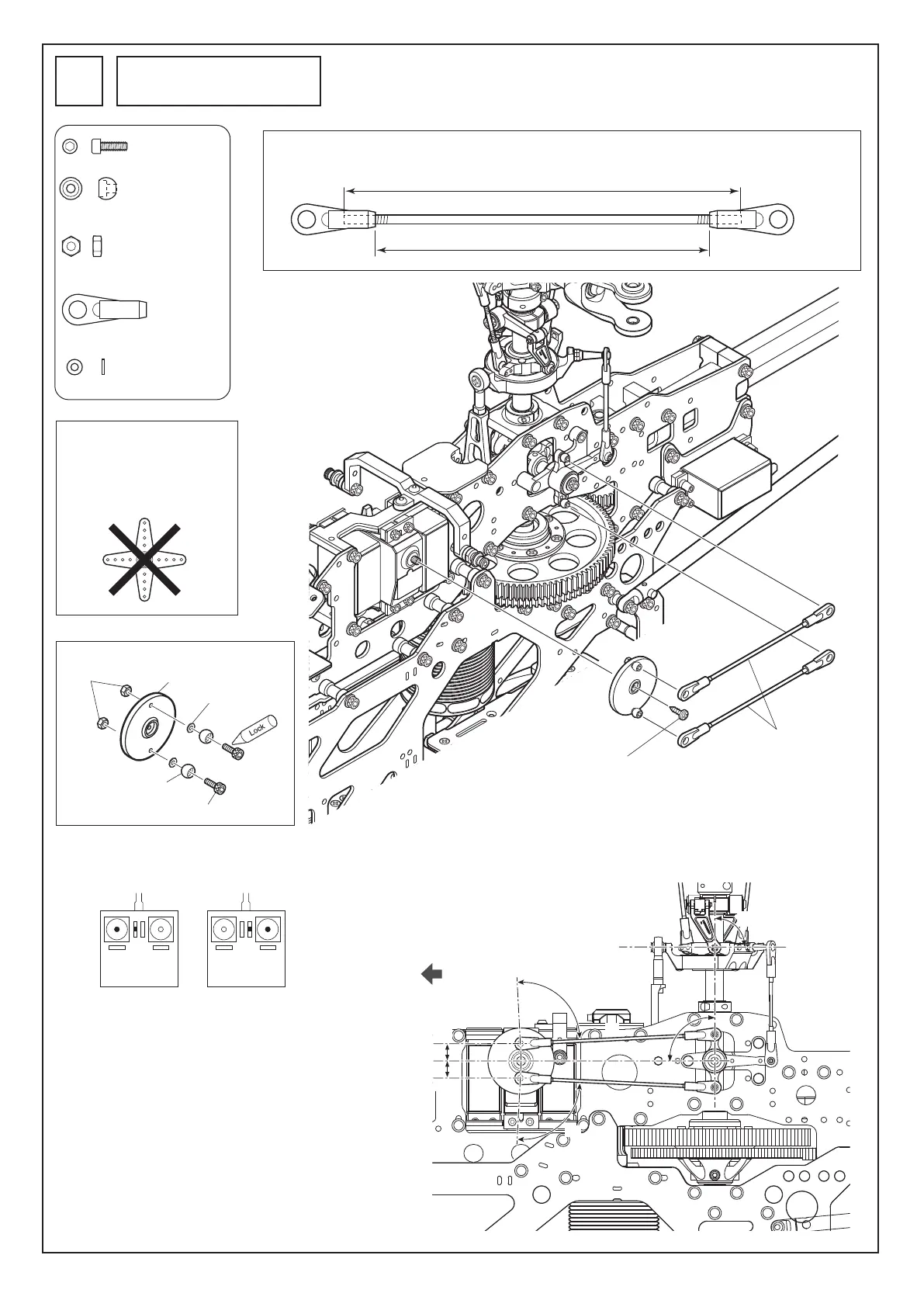

SWMのリンケージ-1
SWM linkage-1
31
Be sure to use the circular servo
horn shown below after this
page.
このページ以降のサーボホ
ーンは、必ず丸形を使用し
てください。
SWMロッド①（2セット）
SWM rod ① (2 sets)
M2ナット
M2 nut
サーボホーン
Servo horn
M2X6CS
EX ø5ボール
EX ø5 ball
FWø1.7
モードI
MODE I
モードII
MODE II
送信機のスティック位置
Position of transmitter stick
90mm
約76mm
Approx. 76mm
送信機のスティックがニュートラルでトリムがニ
ュートラルの時、右の図のようになるようにロッ
ドの長さを調整します。
注）
送信機のピッチカーブの設定は50%または0%の位
置とします。
When both the transmitter stick and the trim are at
neutral, adjust the length of the rod as shown in the
diagram on the right.
Note:
The setting of the pitch curve for the transmitter
is 50% or 0%.
機首方向
Nose
SWMロッド①
SWM rod ①
サーボに付属のネジ
Screw included with servo
M2X6CS
................................
2
FW ø1.7
..................................
2
EX ø5ボール
.........................
2
EX ø5 ball
M2ロッドエンド
..................
4
M2 rod end
M2ナット
..............................
2
M2 nut
