19
M2.6X12皿ビス
M2.6X12 countersunk screw
EX-EPメイン ギ ヤ 108T
EX-EP main gear 108T
M2.6X6皿
Countersunk screw
EXセカンドギヤ
ハウジング
EX second gear
housing
EX-EPセ カ ンド ギ ヤ 101T
EX-EP second gear 101T
M3X5CS
M3.5X10CS
M3.5X10CS
マ スト に 締 込 み ま す 。
Screw it into the mast.
カラー3.5X5X5.1
Collar 3.5X5X5.1
カラー3.5X5X5.1
Collar 3.5X5X5.1
D3ハイトルクオートロクラッチ ASSY（工場組立済）
D3 high torque auto-rotation clutch assembly
(Pre-assembled into our factory)
切欠のある方に
M3.5用の穴が
空いています。
The hole for the
M3.5X10CS is on
the side with a notch.
19
注 意 Caution

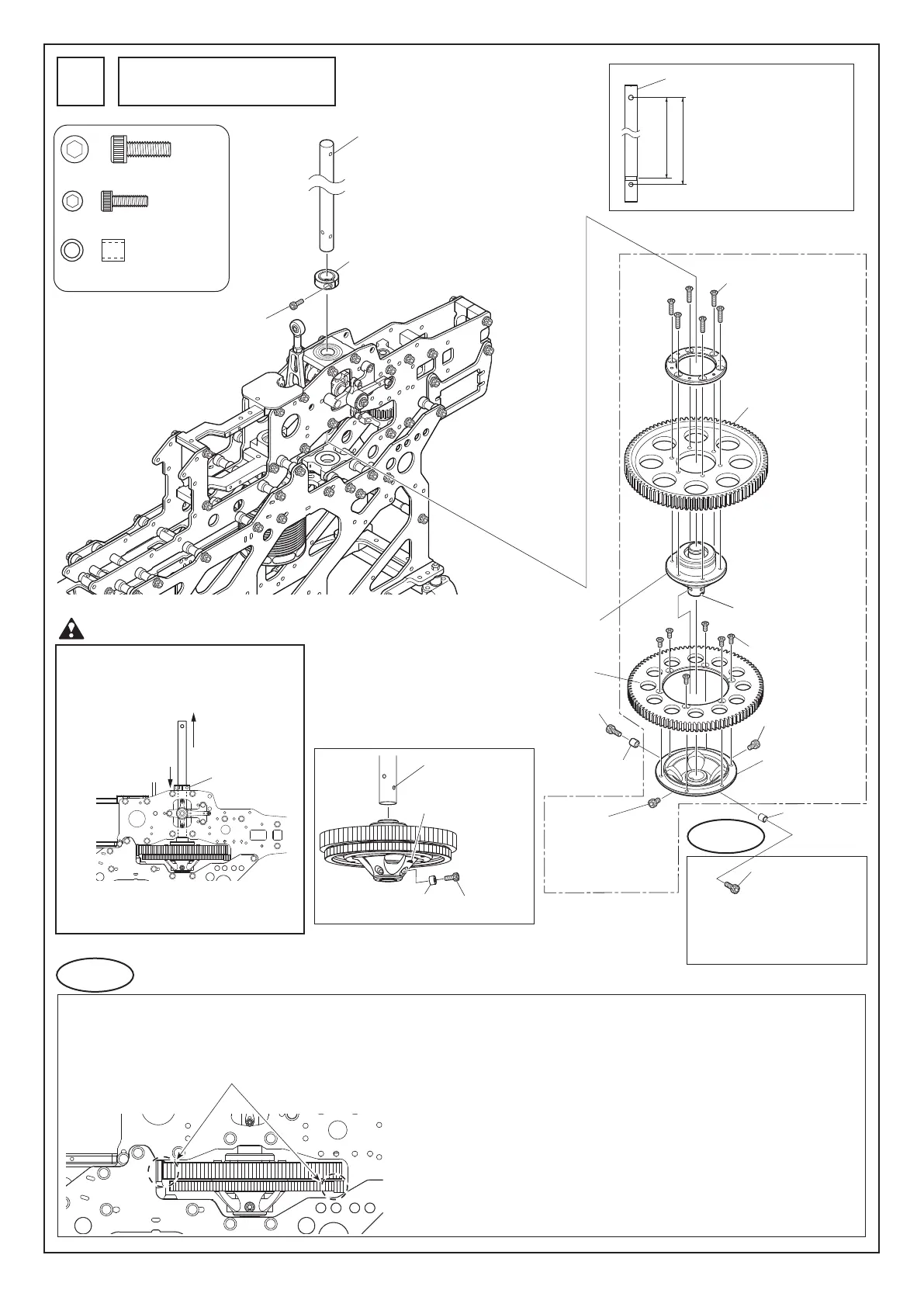

メインマストの組立
Main mast assembly
11
メインマストを
引っぱり上げる。
Raise the main mast.
マストロック
Mast lock
マストロックを
いっぱい下げる。
Completely lower the
mast lock.
メインマストをいっぱい引っぱり上げ、マス
トロックを通しM2.6X6CSを締付けます。
Pull the main mast up through the mast
lock and fasten with M2.6X6CS.
注： マストが上下にあそびがない事。
Note: Make sure mast assembly has
no end play.
(Pre-assembled into our factory)
M3X5CS
オートロ軸の穴に
合わせて締込みます。
Screw it in so that it goes
into the hole on the Auto-
rotation axis.
メインマスト
Main mast
M2.6X8CS
ø10ハ ード グ リップ マ ストロック
10mm Mast lock clamp
工場組立済
メインマスト
Main mast
186mmの穴を使 用して
くださ い 。
Use holes for 186 mm length.
181mm
186mm
M2.6X8CS
.............................
1
M3.5X10CS
...........................
2
カラー3.5X5X5.1
..................
2
Collar 3.5X5X5.1
カラー3.5X5X5.1
Collar 3.5X5X5.1
M3.5X10CS
下の穴を使います。
Use lower hole.
目印の切欠があります。
See the notch mark.
・ウエーブワッシャーがつぶれない程度に、ピニオンギヤを上に押し上げて
M4X4SSを締めこみます。
・
モーターマウント・EX-EPベアリングホルダーの位置を前後に調整し、メインギヤ
とピニオンギヤのバックラッシュ調整を行い、各ネジを締めこみます。
・カウンターギヤのベアリングホルダーø13の位置を前後に調整し、セカンドギヤと
カウンターギヤのバックラッシュ調整を行い、各ネジを締めこみます。
・
ギヤが熱膨張により膨らみますので、多めにバックラッシュをとってください。
・Push the pinion gear up and tighten it with M4X4SS so the wave washer is not crushed.
・Adjust the position for motor mount and
EX-EP
bearing holder back and forth, perform the
backlash adjustment for the main gear and pinion gear, and tighten all screws.
・Adjust the position for counter gear bearing holder ø13 back and forth, perform the
backlash adjustment for the second gear and counter gear, and tighten all screws.
・Account for a fair amount of backlash because the gears expand due to heat.
ギヤのナメ防止と潤滑性の向上のため、必ずメインギヤ、
ピニオンギヤ、セカンドギヤ、カウンターギヤにシリコン
スプレーをさしてください。
In order to prevent gears from slipping and improve
lubrication, always spray the main gear, pinion gear,
second gear and counter gear with silicone spray.
バックラッシュ調整
Backlash adjustment
ポイント
Point
ポイント
Point
位 相 や ピ ッ チ を 合 わ せ る 際 は 、外 し て
お くと 作 業 が し や す くな りま す 。
Remove it when adjusting the
phase and pitch.
