Hirobo jm2-0307903 - Rotor Head, Washout, and Swashplate Installation

22
22
ラジアスアーム
Radius arm
M3X12皿ビス
M3X12 countersunk screw
カラー3X5X1
Collar 3X5X1

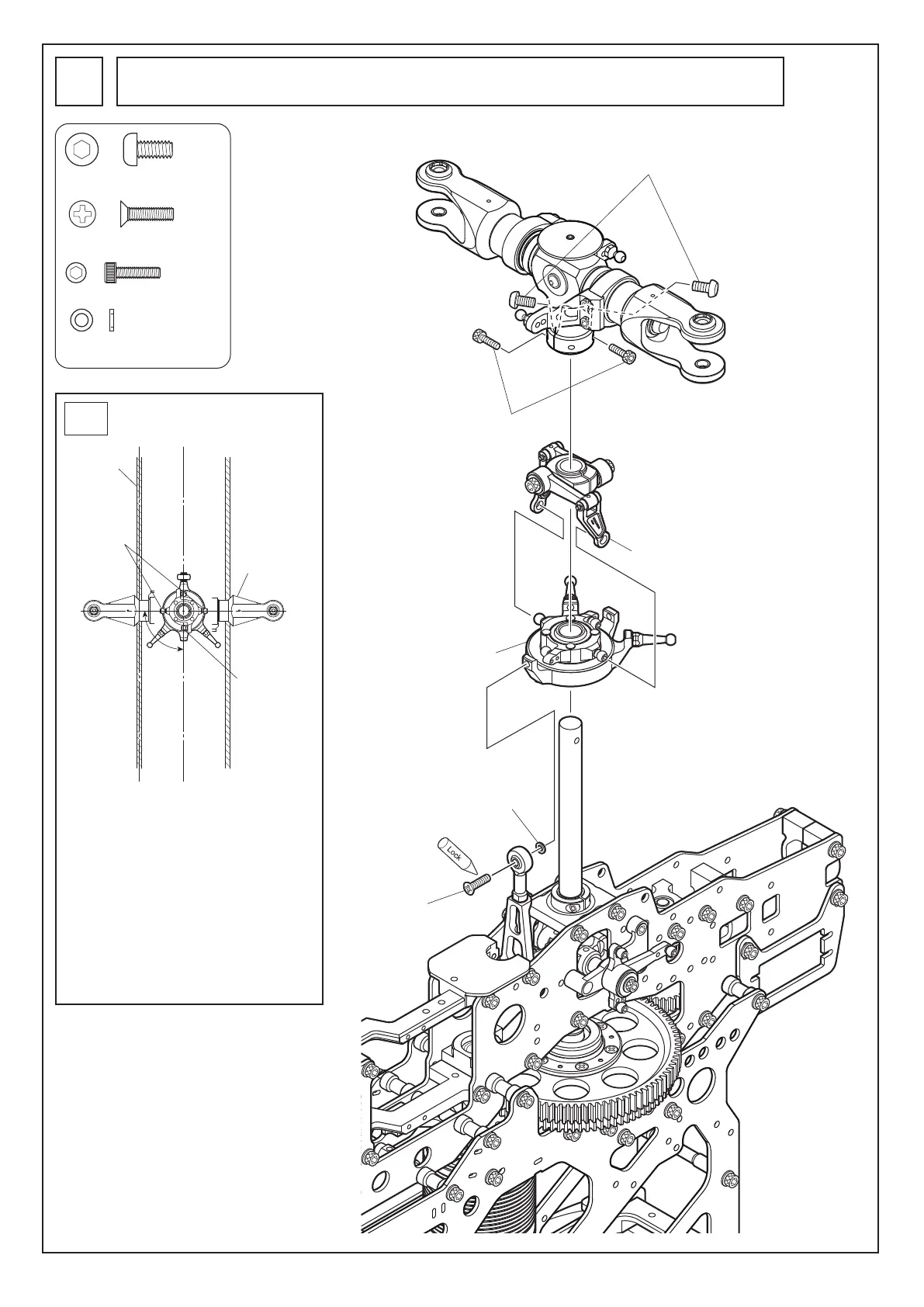

ローターヘッド部/ウォッシュアウト部/スワッシュプレート部の取付
Rotor head, washout, and swashplate installation
15
M3X12皿ビス
.......................
1
M3X12 countersunk screw
カラー3X5X1
........................
1
Collar 3X5X1
図 -1
Fig. 1
スワッシュプレート
Swash plate
M2.6X10CS
...........................
2
M4X8ボタンボルト
.............
2
M4X8 button bolt
A
B
A'
B'
90°
A A' B B'
=
フレ ー ム
Frame
ラジアスアーム
の取付位置
Mounting
location of the
radius arm
機体を真上から見て、図-1の位置関係になるよう
に 、ラ ジ ア ス ブ ロ ッ ク を 固 定 し て く だ さ い 。
なお、正確な位相調整は実際の飛行により行ない
ます 。
位相調整後は必ずM3X22CSを 本 締 めし てくだ さ
い。
Fix t h e r a dius blo c k s o t h at the uni t w i ll be
positioned as shown in Fig. 1.
Precise phase adjustment is to be made with
actual flights.
Make sure to completely tighten the M3X22CS
after adjusting the phase.
M2.6X10CS
ボタンボルトM4X8
Botton bolt M4X8
ブ レ ード ホ ル ダ ー
Blade holder
スワッシュアッパ ー
のø5ボール
ø5 ball of swash
upper plate
