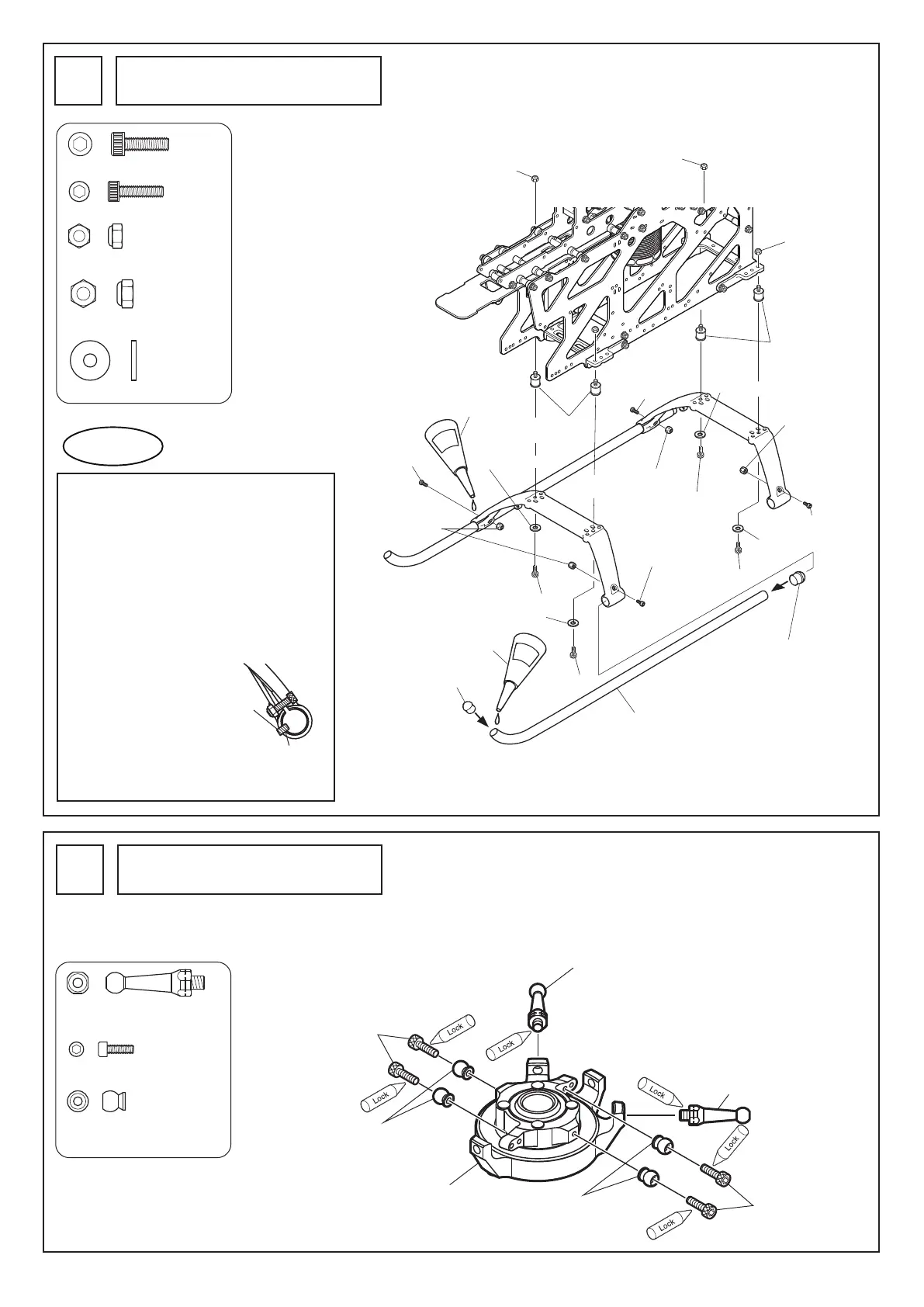

ランディングギヤの組立
Landing gear assembly
9
スワッシュプレートの組立
Swash plate assembly
10
アドバイス
Advice
M2.6X10CSは締めすぎに注意してください。ネ
ジの出面がナットと面一になるくらいで十分で
す。
また、スキットフットとスキットパイプの間に
必ず瞬間接着剤を流してください。
Be careful not to screw M2.6X10CS too tightly.
When top of the nut line up with surface of the nut,
it is enough. Always apply quick drying glue
between skid foot and skid pipe.
スキットフットは長期間使用するとスキットパ
イプの締め付けが弱くなる場合があります。
その場合は図のようにø2.4ドリルで穴を空け
てネジ止めしてくださ
い。
After using skid foot for a
long time, skid pipe may
become loose.
In that case, drill ø2.4 hole
and tighten using screws.
M3X5SS
ø2.4 hole
ø2.4 穴
○
スワッシュプレート本体に図の様にピボットボルト及びEX ø5ボー
ル台付を取付けます。
○
Attach pivot bolts and EX ø5 ball with stands to the swash plate
assembly as shown in the diagram below.
ス キ ッド パ イ プ キ ャ ッ プ
Skid pipe cap
瞬間接着剤
Quick-dry adhesive
瞬間接着剤
Quick-dry adhesive
ス キ ッド パ イ プ キ ャ ッ プ
Skid pipe cap
ス キ ッド パ イ プ
Skid pipe
M2.6ナ イ ロ ン ナ ット
M2.6 nylon nut
M2.6ナ イ ロ ン ナ ット
M2.6 nylon nut
M2.6X10CS
M2.6X10CS
M2.6X10CS
M2.6X10CS
M2.6ナ イ ロ ン ナ ット
M2.6 nylon nut
FW ø3Xø9X1
FW ø3Xø9X1
FW ø3Xø9X1
FW ø3Xø9X1
M3Uナット
M3 U nut
M3Uナット
M3 U nut
M3X10CS
フ ロ ー テ ィン グ ゴ ム
Floating rubber
フ ロ ー テ ィン グ ゴ ム
Floating rubber
M3X10CS
M3X10CS
M3X10CS
M3Uナット
M3 U nut
M2X6CS
ピボットボルトM3X17.255
Pivot bolt M3X17.255
ピボットボルトM3X17.255
Pivot bolt M3X17.255
スワッシュプレート本体工場組立済
Swash plate assembly
(Pre-assembled into our factory)
EXø5ボール台 付
EXø5 ball with stand
EXø5ボール台 付
EXø5 ball with stand
M2X6CS
M3X10CS
..............................
4
M2.6X10CS
...........................
4
FW ø3Xø9X1T
.......................
4
M2.6ナイロンナット
...........
4
M2.6 nylon nut
M3 Uナット
..........................
4
M3 U nut
M2X6CS
...............................
4
EX ø5ボール台付
.................
4
EX ø5 ball with stand
ピ ボ ット ボ ル ト M3X17.255
.......
2
Pivot bolt M3X17.255
