28
28

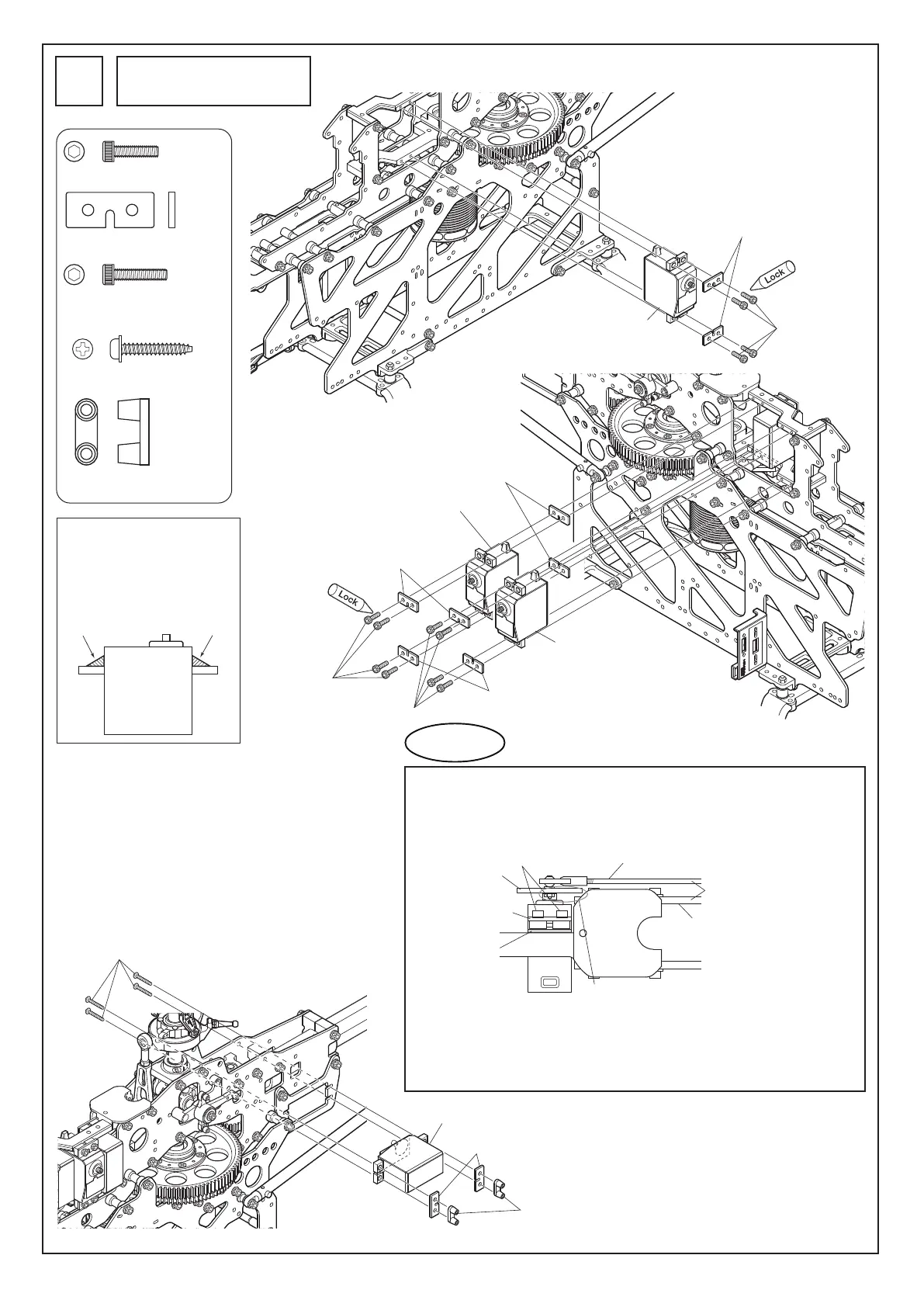

サーボの取付
Servos installation
24
ワンポイント
One point
サーボの種類によってはサーボホーンの高さが異なります。
サーボプレートで調整してください。
The height of the servo horn is different depending on the type of servo.
Adjust the height with the servo plate.
使用するサーボによってフレ
ームと干渉が生じる場合は、
サーボの下図部分を削り取っ
て下さい。
If interference may occur between
the servo and the frame, scrape
the shaded portions off the servos
as shown below.
M2.6X10CS
.........................
12
M2.6X10CS
又はM2.6X12CS
or M2.6X12CS
M2.6X10CS
M2.6X10CS
M2.6X12CS
.........................
12
（ サ ー ボ プ レ ートを 2枚はさんで使う場合）
(When using two servo plates)
サーボプレート
.................
14
Servo plate
サーボプレート
Servo plate
サーボプレート
Servo plate
サーボプレート
Servo plate
サーボプレート
Servo plate
サーボプレート
Servo plate
リンケージロッド
Linkage rod
サーボプレート
Servo plate
サーボホーン
Servo horn
M2.6X12CSを使用します。
Use M2.6X12CS.
フレーム
Frame
平行
Parallel
サーボプレート
Servo plate
（サーボホーンの
高さが低い場合）
(If the servo horn
is low)
サーボを動かした時に、ø5ボールを止めるネジやナッ
トがフレームや隣のサーボに干渉しないことを確認し
ます。
干渉する場合は、ネジ部をヤスリ等で削ってください。
Make sure that the screws and nuts for fixing the ø5 ball do
not interfere with the frame or the adjoining servo when the
servo is moved. If interference occurs, file the threaded
portions of the screws.
M2.6X16TS（座金付）
........
4
M2.6X16TS (with washer)
M2.6X16TS（座金付）
M2.6X16TS (with washer)
サーボ取付ナット
................
2
Servo attaching nut
サーボ取付ナット
Servo attaching nut
SWM1サーボ
SWM1 servo
(エルロンチャンネルへ)
(To the aileron channel)
SWM3サーボ
SWM3 servo
(ピッチチャンネルへ)
(To the pitch channel)
(エレベーターチャンネルへ)
(To the elevator channel)
SWM2サーボ
SWM2 servo
ラダーサーボ
Rudder servo
