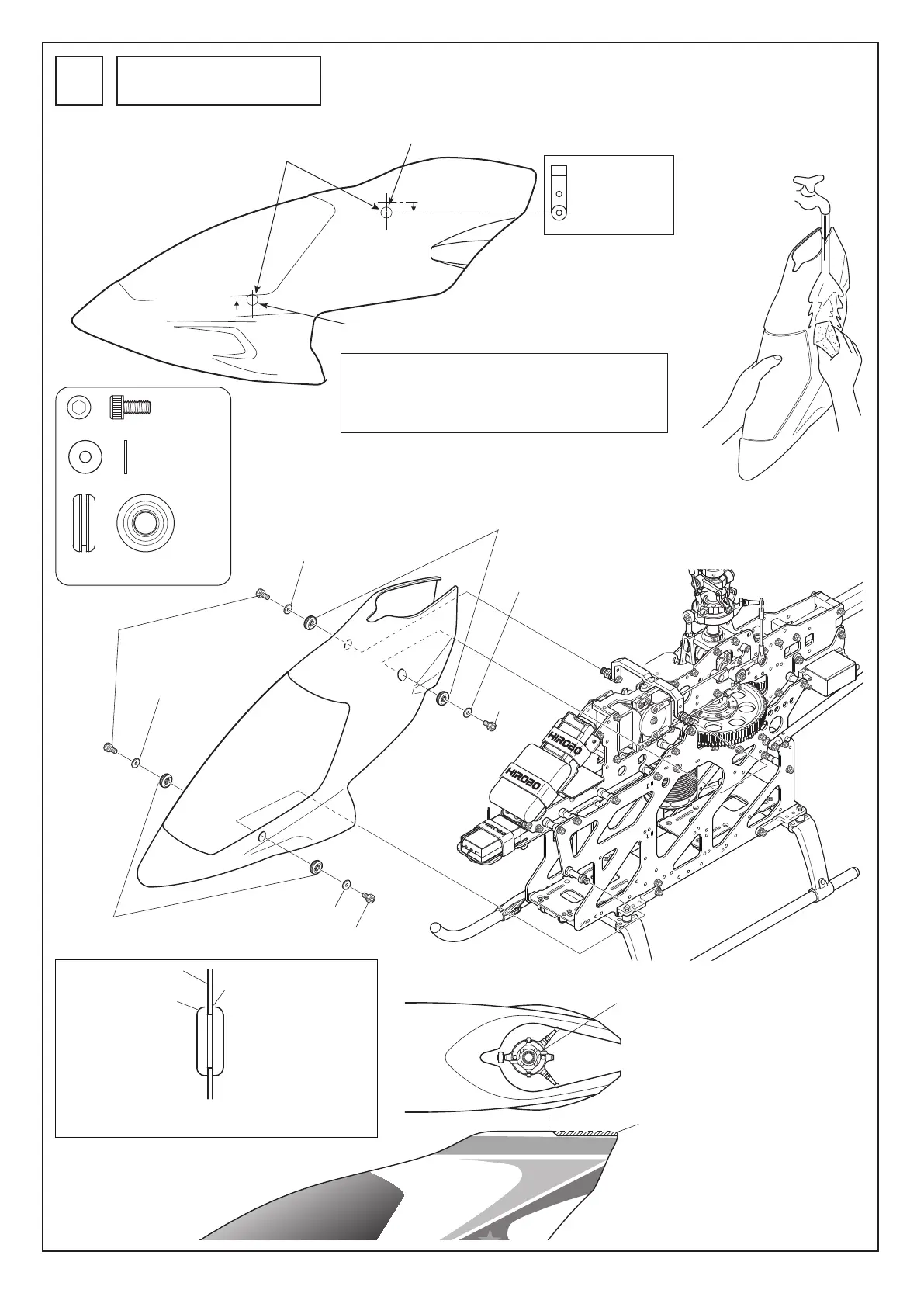

キャビンの取付
Cabin installation
39
ø10穴開け
Make ø10 holes
キャビン
Cabin
■キャビンの加工
Cutting of the cabin
■水洗い
Washing
この穴位置は、あくまでも目安です。始めに小さめの穴
を開け、キャビン取付用クロスメンバーとの位置関係を
確かめながら、徐々に穴を拡げてください。
In order to install the cabin correctly, make a small hole firstly
and widen it seeing the position of the cross member.
M3X6CS
................................
4
スワッシュプレートのピボットボルトが
干渉する場合は、図のようにカットして
ください。
If the pivot bolt of the swash plate touches
the cabin, cut the cabin as indicated.
上から見た図
Top view
カット
Cut off
スワッシュプレート
Swash plate
キャビンダン パ ーゴ ム
Cabin damper rubber
キャビン
Cabin
瞬間接着剤
Quick-drying glue
キャビンとキャビンダンパーゴムを瞬間接着剤で固定します。
Fix the cabin and cabin damper rubber with quick-drying glue.
キャビンダンパーゴム
Cabin damper rubber
約5 mm
Approx. 5 mm
キャビンダンパーゴム
Cabin damper rubber
M3X6CS
M3X6CS
SDキャビンダン パ ーゴ ム
.........
4
SD cabin damper rubber
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
..............
4
M3X6CS
キャビンの印から5mm下がった所に穴開け
Make a hole 5mm below the mark on cabin.
ケガキ線から5mm上がった所にø10穴開け
Make ø10 hole 5mm above line.
EX-EPキャビンクロス
メン バ ー ベ ー ス
EX-EP cabin cross
member base
約5 mm
Approx. 5 mm
