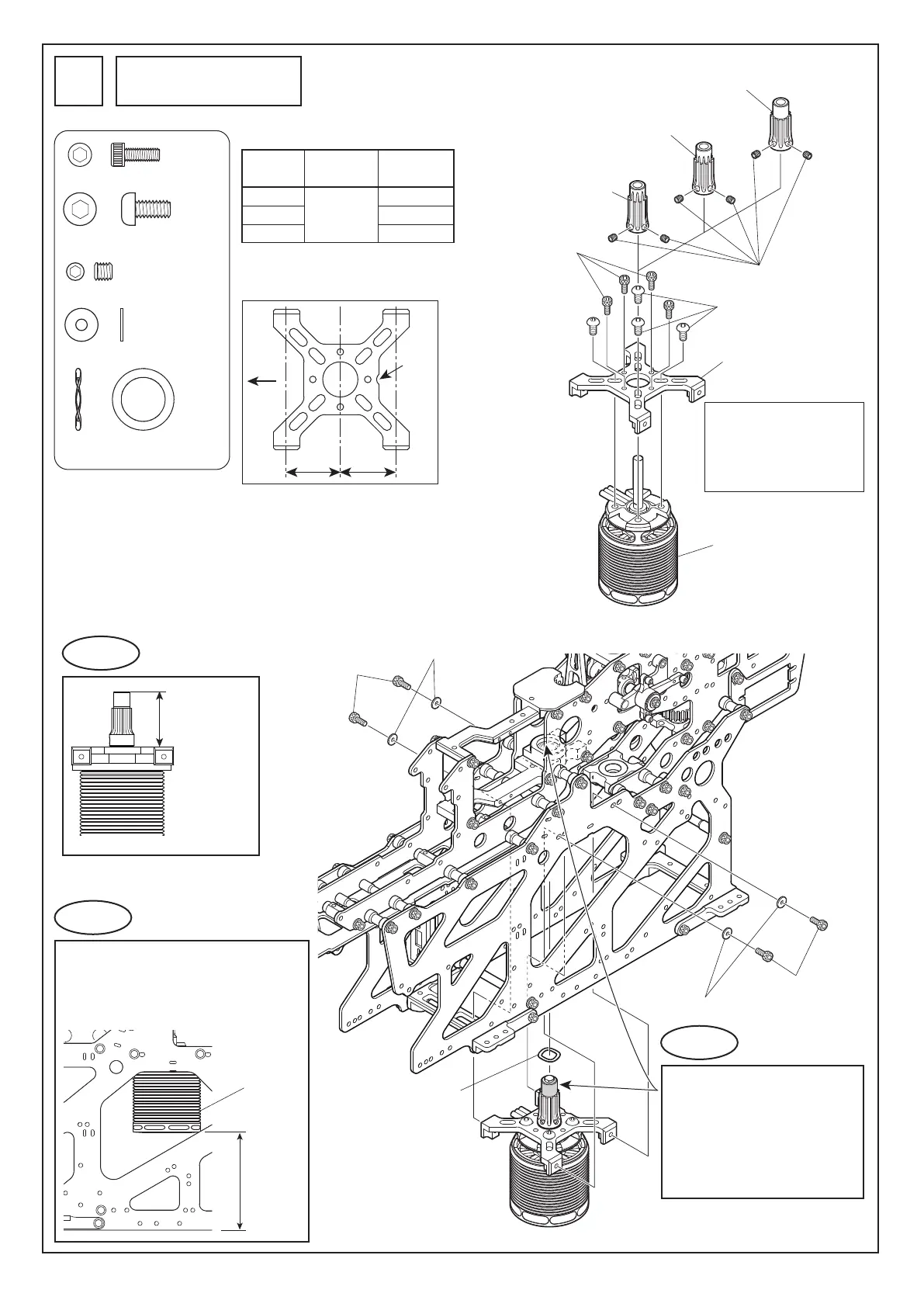

モーター部の組立
Motor assembly
8
M3X8CS
................................
8
M4X8ボタンボルト
.............
4
M4X8 button bolt
ウェーブワッシャーø10Xø14X0.1T
....
1
Wave washer ø10Xø14X0.1T
FW ø2.6Xø7.5X0.5T
.............
4
M4X4SS
................................
6
M3X8CS
M3X8CS
M3X8CS
M4X8ボタンボルト
M4X8 button bolt
モーター（別売）
Motor (sold separately)
ウェーブワッシャー
ø10Xø14X0.1T
Wave washer
ø10Xø14X0.1T
M4X4SS（仮締め）
(Temporarily set)
お使いのモーターにより、
取付ネジおよび取付穴位置
を使い分けてください。
Please choose bolts and
mounting holes according to
the motor.
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
EX-EPピニオンギヤ (9T)
EX-EP pinion gear (9T)
EX-EPモーターマウント
EX-EP motor mount
EX-EPピニオンギヤ (10T)
EX-EP pinion gear (10T)
EX-EPピニオンギヤ (11T)
EX-EP pinion gear (11T)
ピニオンギヤの摩耗を防ぐため、
ピニオンギヤとベアリングの組み
合わせ部分に定期的に潤滑油を塗
布してください。
In order to prevent wear on the
pinion gear, lubricate the fitting
for the pinion gear and the
bearings regularly.
ポイント
Point
約33.5mm
Approx. 33.5 mm
ギヤ比
Gear ratio
ピニオンギヤ
Pinion gear
メインギヤ
Main gear
ギヤ比
Gear ratio
1:12
1:10.8
1:9.82
9T
10T
11T
108T
水平
Horizontal
モーター
Motor
ポイント
Point
モーターがメインフレームに対し、水平
になっている事を確認してください。
Please make sure that the motor is
horizontal in relation to the main frame.
ポイント
Point
モーターマウントの取付方向
Mounting direction for motor mount
25.5mm24.5mm
前
Front
（注）
(Note)
