参考例
Reference example
参考例
Reference example
リチウムポリマーバッテリー（別売）
Lithium polymer battery (sold separately)
ESC（アンプ）（別売）
ESC (amp) (sold separately)
モーター側へ接続
Connect to the motor side
注 意 Caution
ESC（アンプ）およびバッテリーは、それぞれの取扱説明書を
参照し、正しく安全にお使いください。
Refer to the instruction manuals for the ESC (amp) and
battery, and make sure you are using it properly and safely.
警 告 Warning
思いがけない事故を防ぐために、バッテリーと
ESC（アンプ）はフライトする直前に接続し、
フライトが終わったらただちにコネクタを外し
てください。
In order to avoid potential accidents,
connect the ESC (amp) and battery right
before performing a flight, and once the
flight is finished, immediately disconnect
the connector.

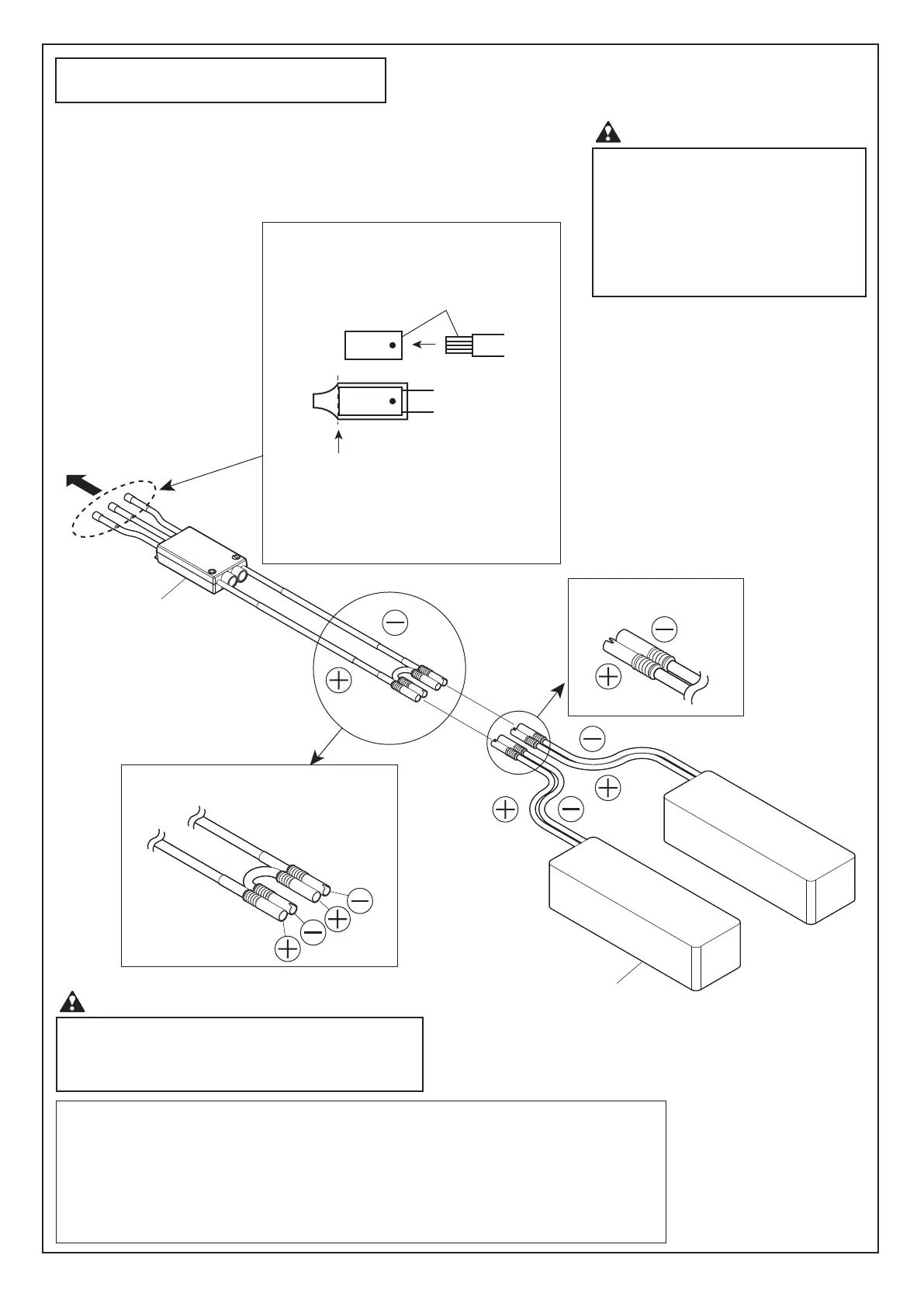

ESC（アンプ）及びバッテリーは市販のコネクタ等を半田付けしてか
ら下記の図を参考に配線してください。
After soldering the commercially available connector, etc., for the ESC
(amp) and battery, connect the cables referring to the diagram below.
ESC（アンプ）、バッテリーの推奨サイズ
バッテリー： リチウムポリマーバッテリー 5 cell (18.5V)又は6 cell (22.2V)×2パック（4800～5500mAh推奨）
搭載可能サイズ（幅60mm、高さ50mm、長さ200mm）
ESC（ アンプ ）：10 cell又は12 cell対応 120A以上推奨
ESC（アンプ）とバッテリーの接続について
ESC (amp) and battery connection
Recommended sizes for the ESC (amp) and battery
Battery: Lithium polymer battery 5 cell (18.5V) or 6 cell (22.2V)×2 packs (4800～5500mAh recommended)
Mountable size (Width 60 mm, height 50 mm, length 200 mm)
ESC (amp) : Supports 10 cell or 12 cell, 120 A or higher recommended
市販のバナナピン（メス）をハンダ付けし、収縮
チューブをかぶせます。
Solder the commercially available banana connector
attachment (female socket), and cover it with an elastic tube.
ヒートガンやライターで収縮させた後、余った部
分をカッターで切ります。金属部分が完全に覆わ
れるように注意してください。
Once you have contracted the tube with a heat gun or
lighter, cut off the remaining portion with a cutter.
Be careful and make sure the metal portion is covered
completely.
ハンダ付
Solder
カット
Cut off
