39
39

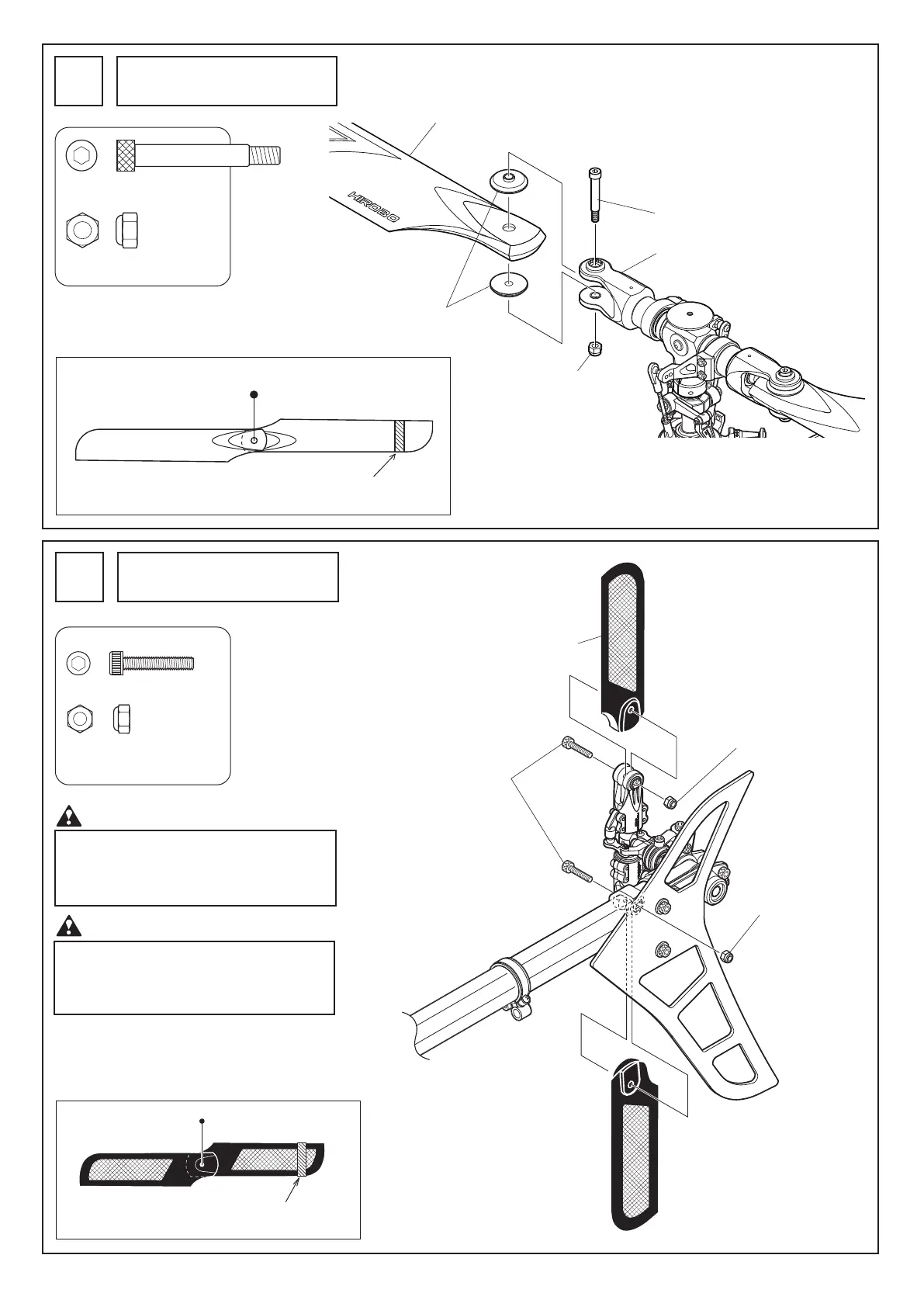

メインブレードの組立
Main blade assembly
35
テールブレードの組立
Tail blade assembly
36
M3X16CS
..............................
2
M3ナイロンナット
..............
2
M3 nylon nut
M3ナイロンナット
M3 nylon nut
M3X16CS
M3ナイロンナット
M3 nylon nut
軽い方にテープ等を巻く。
Wind tape at a lighter side.
テールブレード、及びテールブレードホルダー
の向きにご注意ください。
Note the directions of the tail blade and the
tail blade holder.
テールブレードは軽く動く程度に締め込んでく
ださい。
Fasten the tail blade in a way as to permit it
to move slightly.
注 意 Caution
注 意 Caution
WCカーボンテールブレードL=90（別売）
WC carbon tail blade L=90 (sold separately)
軽い方にテープ、デカール等を巻きます。
Wrap a lighter main rotor blade with tracking tape or a decal
to bring it into balance with the heavier blade.
メインブレードのバランスを取ります。
Balance the main rotor blade.
ø5ドラッグボルト
................
2
ø5 drag bolt
M4ナイロンナット
..............
2
M4 nylon nut
ブレードホルダー
Blade holder
M4ナイロンナット
メインブレード（別売）
Main blade (sold separately)
M4 nylon nut
ø5ドラッグボルト
ø5 drag bolt
注： メインブレードは軽く動く様にネジを締め付けます。
Note: Tighten the 5 drag bolts and M4 nylon nuts so that the main
blades can move slightly.
SSZブレードスペーサー3T
SSZ blade spacer 3T
To Next Page
