7
スワッシュプレートの組立
Swash plate assembly
10
○

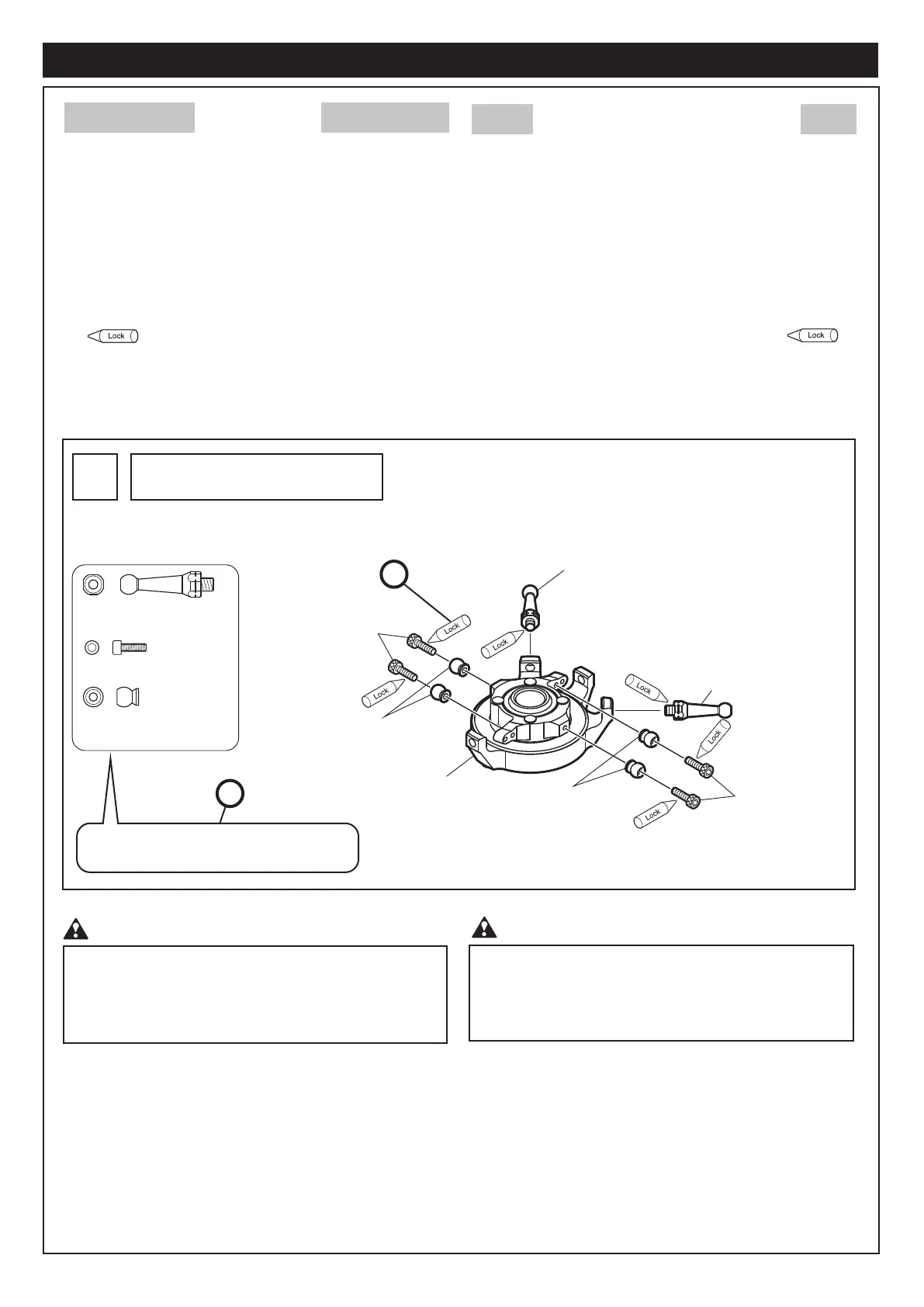

スワッシュプレート本体に図の様にピボットボルト及びEX ø5ボー
ル台付を取付けます。
○
Attach pivot bolts and EX ø5 ball with stands to the swash plate
assembly as shown in the diagram below.
M2X6CS
ピ ボ ット ボ ル ト M3X17.255
Pivot bolt M3X17.255
ピボットボルトM3X17.255
Pivot bolt M3X17.255
スワッシュプレート本体工場組立済
Swash plate assembly
(Pre-assembled into our factory)
EXø5ボール台 付
EXø5 ball with stand
EXø5ボール台 付
EXø5 ball with stand
M2X6CS
M2X6CS
...............................
4
EX ø5ボール台付
.................
4
EX ø5 ball with stand
ピ ボ ット ボ ル ト M3X17.255
.......
2
Pivot bolt M3X17.255
7
Pre-assembly precautions
1. Before assembly, read the instruction manual thoroughly and familiarize
yourself with the unit’s structure and assembly procedures. Failure to
assemble the unit properly may not only result in impaired performance
but may also increase the risk of danger.
2.
Apply thread locking agent at each location indicated with .
In the instruction manual, refer to the column on the left-hand side to check
the type and quantity of small parts.
警告 WARNING
この説明書の見方
組立前の注意
How to use this instruction manual
1.
組立る前に説明書を良く読んで、おおよその構造及び組立手順を
理解してから組立に入ってください。正しい組立を行わないと、
本来の性能を発揮できなくなるばかりでなく、大変危険です。
2.
組立てる前に、部品の数 ・ 内容をお確かめください。パック開封
の後は、部品の交換、返品等については応じかねます。万一部品
の不足 ・ 不良があった場合には、お手数ですが、部品名と内容を
直接弊社までご連絡ください。
① のマークがある箇所は、ネジロック剤を使用してくださ
い。
②
説明書の左欄を参考にして、小物類の数量チェックを行ってくだ
さい。
①
②
1
他社よりオプションパーツなどが販売されている場合がございます
が、弊社では安全性や耐久性の確認を行っておりません。
ヒロボー純正品以外のご使用やお客様自身の改造により発生したす
べての損害につきまして当社では責任を負いかねます。
また、修理対応やイベントへの参加をお断りする場合がありますの
で、あらかじめご了承ください。
We do not guarantee the safety or the durability of any kind of
optional parts or other accessories manufactured by third parties.
We assume no responsibility for any damage caused by using
non-genuine products or by the remodeling of our products.
Please note that we may refuse to repair or to join an event when
non-genuine products or remodeling are involved.
Before assembly, check the quantity of parts and their descriptions. After
the packaging has been opened, parts cannot be exchanged or returned.
If you find any parts missing or being defective, please inform us directly
of the name of the parts and the description of the problem.
Part name, full-scale illustration, and quantity.
小物部品の名前、原寸図、使用数
2
