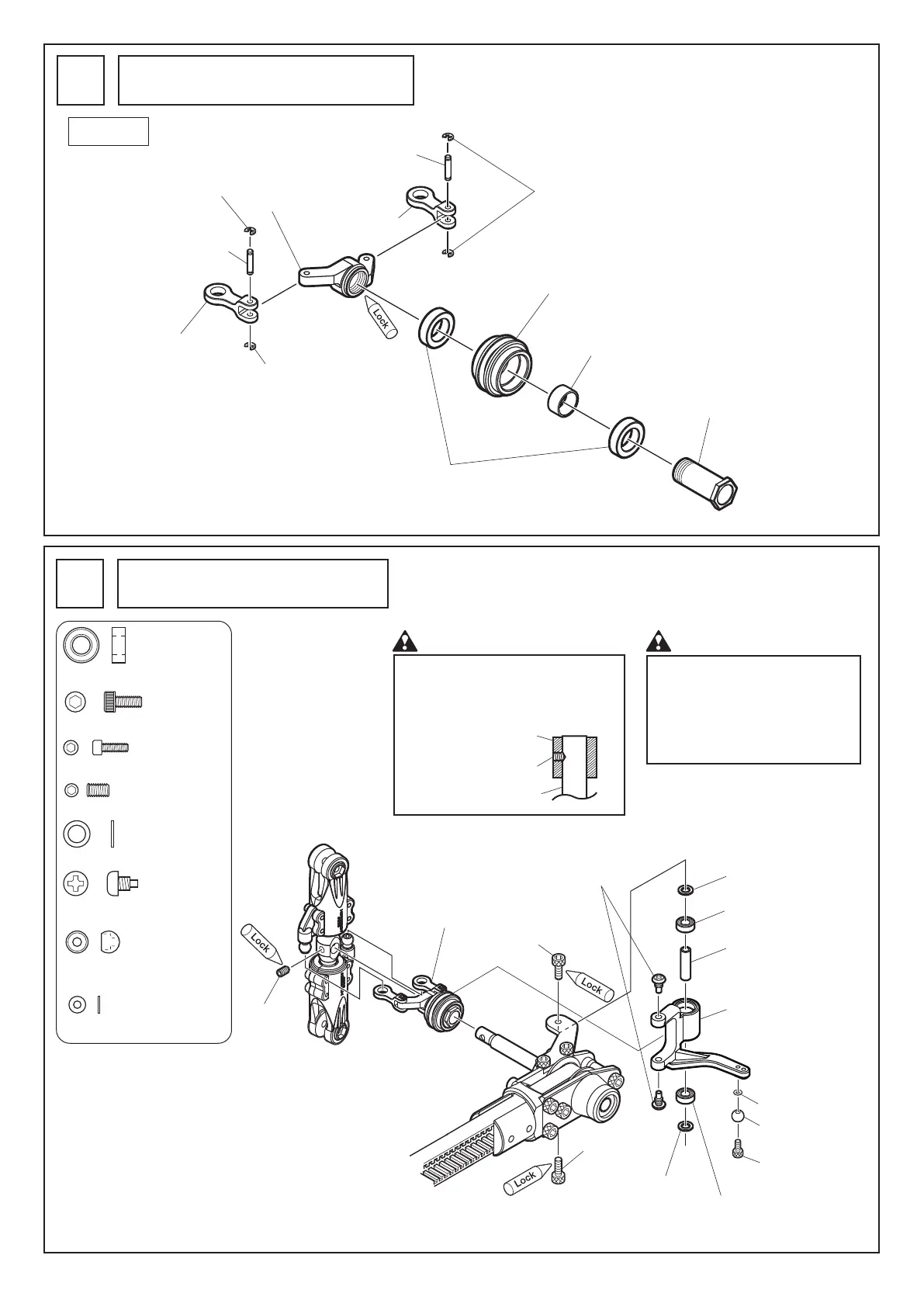

EXテールピッチプレートAssy
EX tail pitch plate assembly
ガイドピンM3X6.3
Guide pin M3X6.3
レバーカラー
Lever collar
テールピッチレバー
Tail pitch lever
FW ø4Xø6X0.5T
FW ø4Xø6X0.5T
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
M2X6CS
M2.6X6CS
M2.6X6CS
EXテールピッチプレートの組立
EX tail pitch plate assembly
18
テールハウジング部の取付
Tail housing installation
19
M2.6X6CS
.............................
2
M2X6CS
................................
1
M3X5SS
.................................
1
M3X5SS
Brg. ø4Xø8X3ZZ
.................
2
FW ø4Xø6X0.5T
...................
2
ガイドピンM3X6.3
..............
2
Guide pin M3X6.3
テールハウジング
Tail housing
テールプーリーシャフト
Tail pulley shaft
M3X5SS
テールピッチガイドピンは、テール
ピッチプレートの溝にはまるように
取付けてください。
Install M3x6.3 guide pin into tail
pitch plate groove.
Ensuresmooth movement.
シャフトのくぼみに合わせて締め込む。
Align tail housing with dimple on end
of tail output shaft and fasten with
M3x5SS. See diagram below.
注 意 Caution 注 意 Caution
EXテールピッチプレートボス
EX tail pitch plate boss
EXテールスライドシャフト
EX tail slide shaft
Brg. ø7Xø11X3ZZ
カラー7X8X4
Collar 7X8X4
EXテールピッチプレート
EX tail pitch plate
テールリンク
Tail link
テールリンク
Tail link
Eリング1.2mm
E-ring 1.2 mm
Eリング1.2mm
E-ring 1.2 mm
Eリング1.2mm
E-ring 1.2 mm
ミゾ付き平行ピンø1.5X8
Grooved parallel pin ø1.5X8
ミゾ付平行ピンø1.5X8
Grooved parallel pin ø1.5X8
工場組立済
Pre-assembled
EXø5ボール
EXø5 ball
EX ø5ボール
.........................
1
EX ø5 ball
FW ø1.7Xø3.8X0.3T
.............
1
FW ø1.7Xø3.8X0.3T
