Hirobo jm2-0307903 - Servo Frame and Main Frame Assembly

13
13

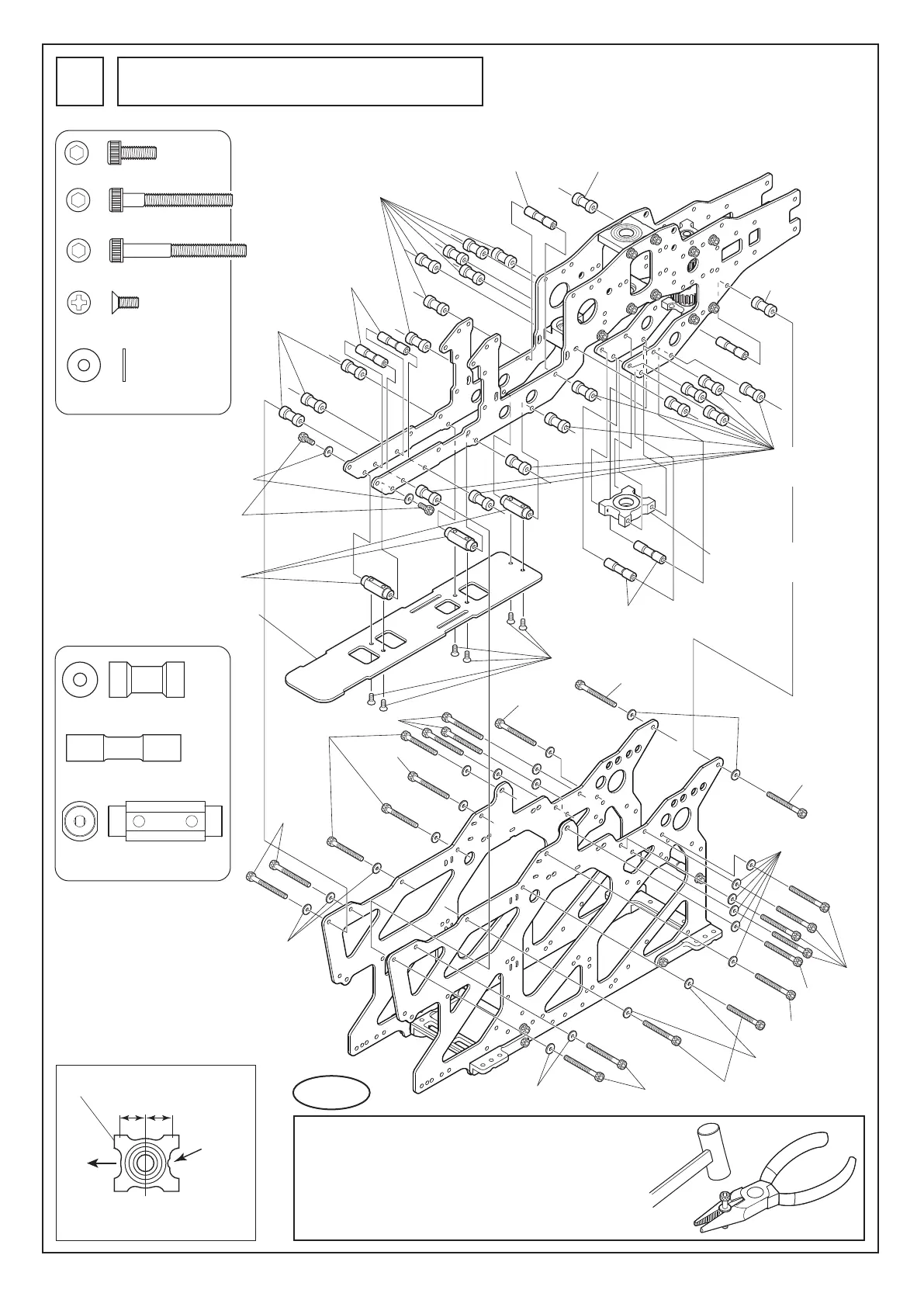

サーボフレーム・メインフレームの組立
Servo frame and main frame assembly
4
M3X8CS
................................
2
M3X25CS
..............................
6
FW ø2.6Xø7.5X0.5T
...........
24
12.5mm
11.5mm
前
Front
（注）
(Note)
取付方向に注意してください。
Be careful of the mounting direction.
ベアリングホルダーø19
Bearing holder ø19
M3X28CS
............................
16
M3X26クロスメン バ ー
............
6
M3X26 cross member
カラー3X8X17
...................
22
Collar 3X8X17
M2.6X6皿ビス
......................
6
M2.6X6 countersunk screw
クロ スメン バ ー M3X26 M2.6穴付
.....
3
Cross member M3X26 with M2.6 holes
M3X8CS
M3X25CS
M3X25CS
M3X25CS
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
M3X28CS
M3X28CS
M3X28CS
M3X28CS
M3X28CS
M3X28CS
M3X28CS
M3X28CS
M3X28CS
M3X26クロスメンバー
M3X26 cross member
EX-EPフロントバッテリープレート
EX-EP front battery plate
ベアリングホルダーø19
Bearing holder ø19
クロスメンバーM3X26 M2.6穴付
Cross member M3X26 with M2.6 holes
M3X26クロスメンバー
M3X26 cross member
カラー3X8X17
Collar 3X8X17
カラー3X8X17
Collar 3X8X17
カラー3X8X17
Collar 3X8X17
カラー3X8X17
Collar 3X8X17
カラー3X8X17
Collar 3X8X17
M2.6X6皿ビス
M2.6X6 countersunk
screw
M3X26クロスメンバー
M3X26 cross member
M3X25CSなどのネジが 切ってない 部 分 にFW ø2.6Xø7.5X0.5Tが
入 ら な い 場 合 は 、ネ ジ に ワ ッ シ ャ ー を 入 る と こ ろ ま で 挿 入 し 、ネ ジ を ペ
ンチなどで軽くつかんでハンマーなどでネジの頭を叩くと入ります。
If it is difficult to insert M3X25CS bolts through FW
ø2.6Xø7.5X0.5T washers all the way to their head due to
the unthreaded part, please use a hammer or similar tool
to lightly hit them from the top while holding the washer
with pincers as shown in the picture on the right.
ポイント
Point
