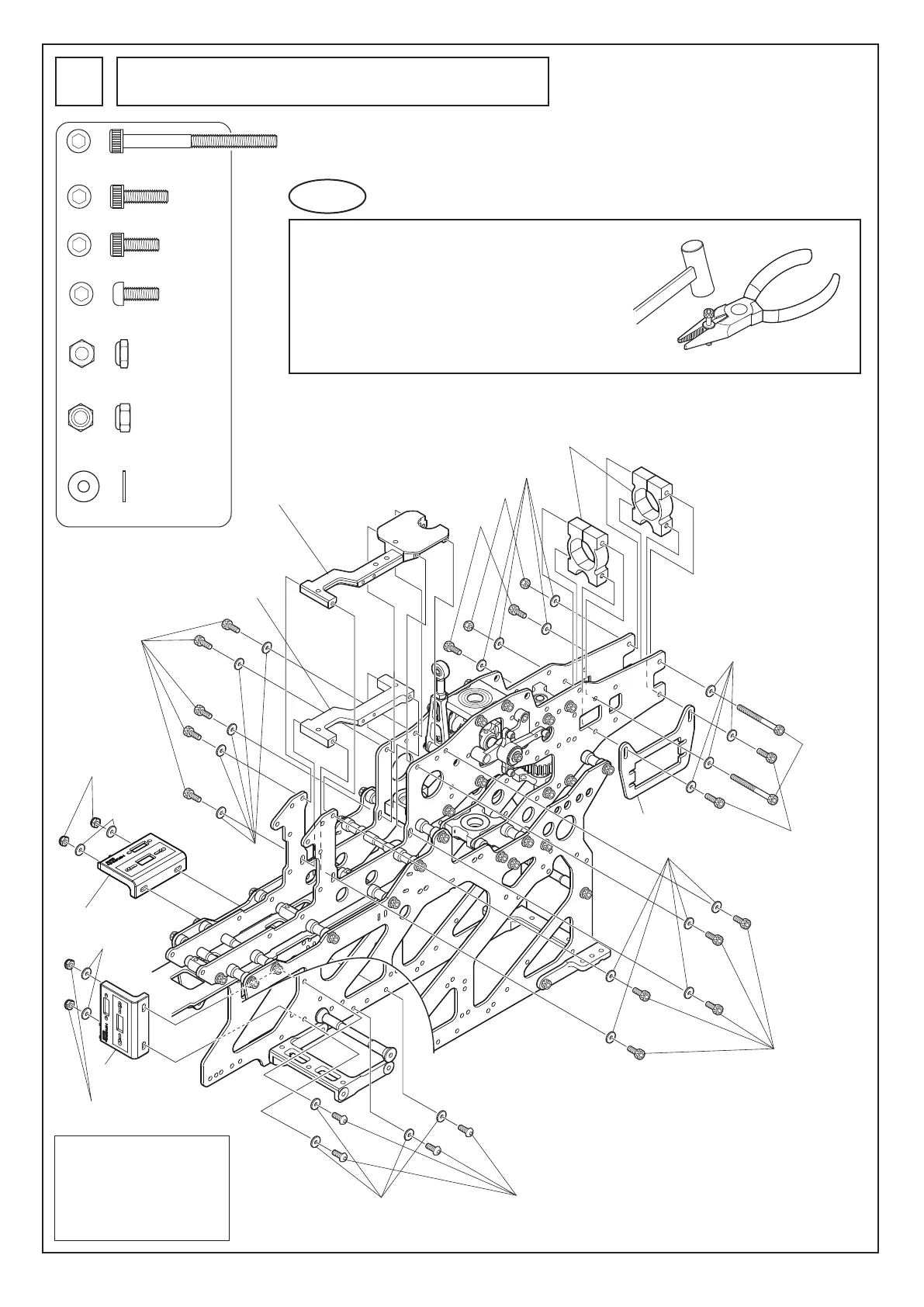

テールブームホルダー、サーボマウントの取付
Tail boom holder and servo mount installation
7
M3X8CS
M3X8CS
M3X8CS
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
M3X35CS
..............................
2
M3X10CS
..............................
2
M3X8CS
..............................
12
FW ø2.6Xø7.5X0.5T
...........
22
M3ナ イ ロ ン ナ ット 薄 型
.............
2
M3 nylon nut thin type
M3ナ イ ロ ン ナ ット 薄 型
M3 nylon nut thin type
M3ナ イ ロ ン ナ ット 薄 型
M3 nylon nut thin type
M3 Uナット
..........................
2
M3 U nut
M3X35CS
M3X10CS
M3X8ボタンボルト
M3X8 button bolt
FW ø2.6Xø7.5X
0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
ス イッ チ プ レ ート
Switch plate
ス イッ チ プ レ ート
Switch plate
SWMサーボマウント
SWM servo mount
EX-EPアッパーサーボマウント
EX-EP upper servo mount
E3ラダーサーボマウント
E3 rudder servo mount
テールブームホルダー
Tail boom holder
M3 Uナット
M3 U nut
ス イッ チ プ レ ート は タ テ・ヨコ に
取 付 可 能 で す。お 好 み に 合 わ せ
て 選 択 してくだ さい 。
The switch plate can be attached
vertically and horizontally.
Fit and select the settings to your
preference.
M3X35CSなどのネジが 切ってない 部 分 にF W
ø2.6Xø7.5X0.5Tが 入らない 場 合 は 、ネジにワッシャーを入る
ところまで挿入し、ネジをペンチなどで軽くつかんでハンマー
などでネジの頭を叩くと入ります。
If it is difficult to insert M3X35CS bolts through FW
ø2.6Xø7.5X0.5T washers all the way to their head
due to the unthreaded part, please use a hammer or
similar tool to lightly hit them from the top while
holding the washer with pincers as shown in the
picture on the right.
ポイント
Point
M3X8ボタンボルト
.............
2
M3X8 button bolt
