Hirobo jm2-0307903 - Attachment of the Tail Fin

27
27
collar 3X8X7
カラー3X8X7
M3X18CS
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
M3ナイロンナット
M3 nylon nut
M3ナイロンナット
M3 nylon nut
垂直尾翼
Vertical stabilizer
M3X18CS
FW ø3Xø9X1T
カラー3X8X7
Collar 3X8X7
M3X25CS
テールブームブレースバンド(U)
Tail boom brace (U)
M3ナイロンナット
M3 nylon nut
テールブームブレース
Tail boom brace
テールブームブレースバンド(L)
Tail boom brace (L)
FWø2.6Xø7.5X0.5

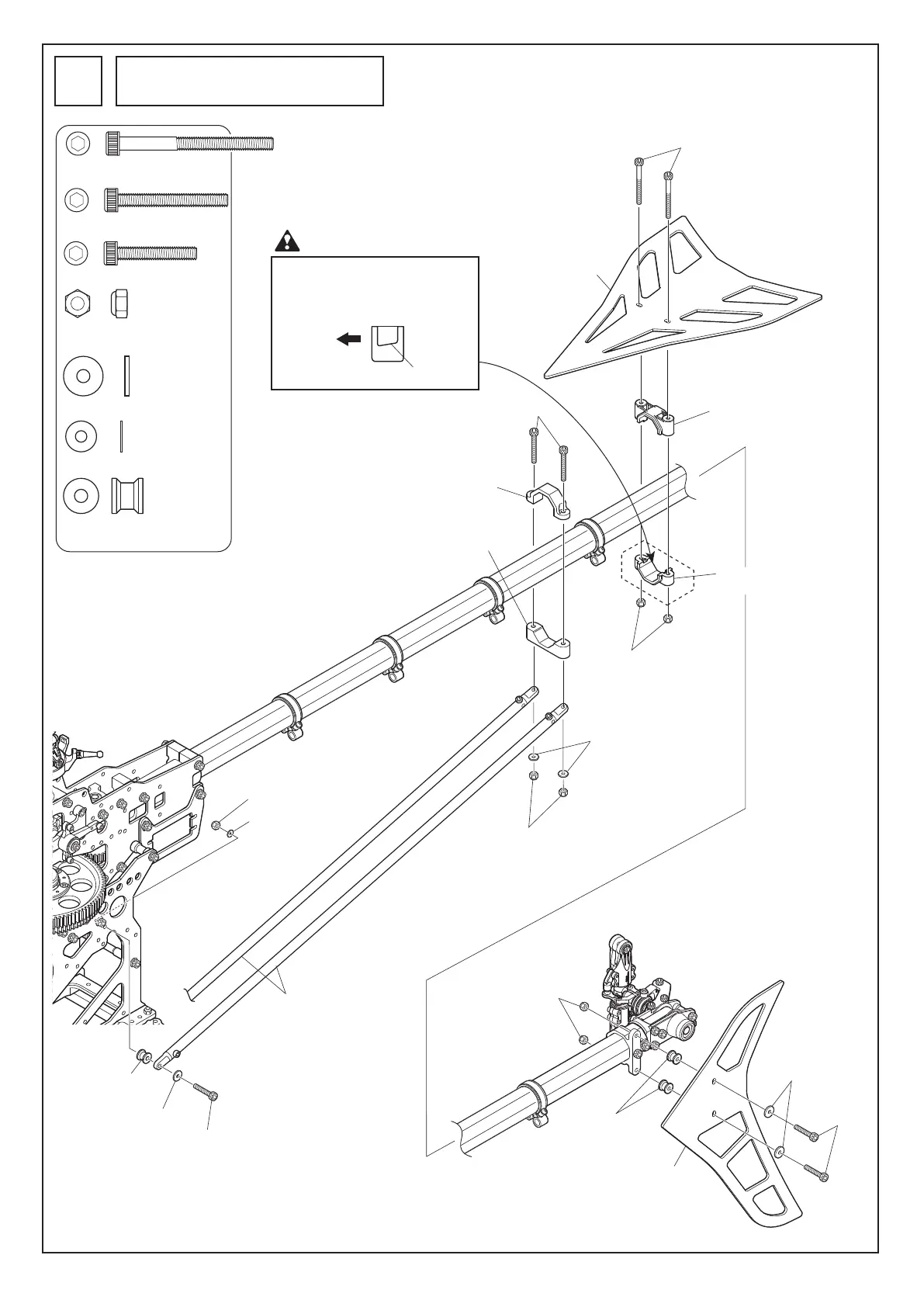

尾翼の取付
Attachment of the tail fin
23
M3X35CS
..............................
2
M3ナイロンナット
..............
8
M3 nylon nut
M3X18CS
..............................
4
M3X25CS
..............................
2
カラー3X8X7
........................
4
Collar 3X8X7
FW ø3Xø9X1T
......................
2
FW ø2.6Xø7.5X0.5T
.............
6
水平尾翼
Horizontal stabilizer
M3X35CS
尾翼バンド(L)
Stabilizer band (L)
尾翼バンド(U)
Stabilizer band (U)
M3ナイロンナット
M3 nylon nut
注 意 Caution
前
Front
傾きがあり
Inclined
尾翼バンド(L)は下図のようになるよ
うに取付けてください。
Install the lower horizontal fin band
as shown below.
