34
34

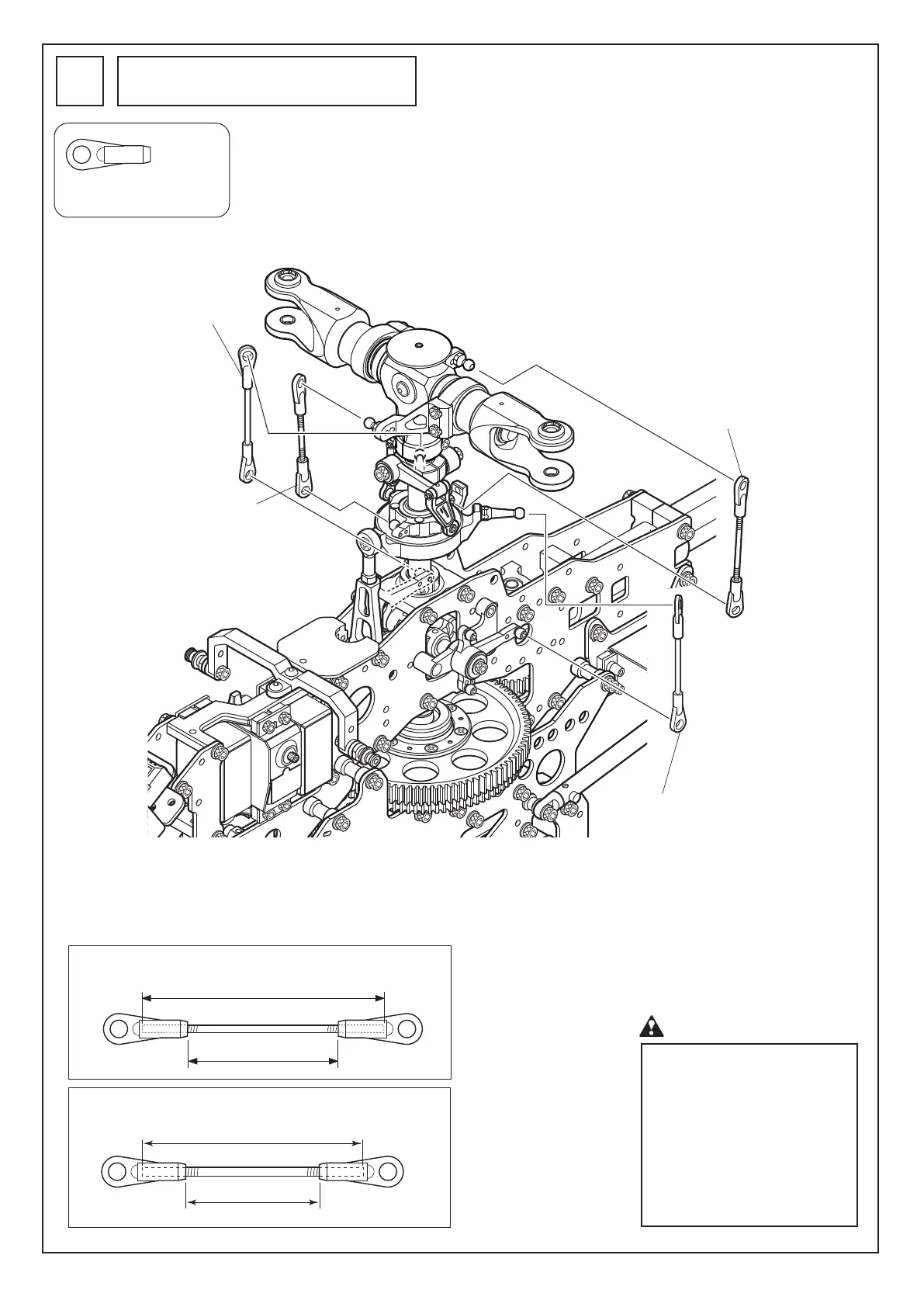

ローターヘッド周りのリンケージ
Rotor head linkage
30
エルロンレバースワッシュロッド
Aileron lever swash rod
エルロンレバースワッシュロッド
Aileron lever swash rod
M2ロッドエンド
..................
8
M2 rod end
ブレード取付後、実際にピッチを
測って再調整を行います。
Actual pitch settings are made after
attaching main rotor blades and
during final set up and test flights.
Mixing arm lengths should position
mixing arms “level” at a 50%
transmitter pitch curve setting as
shown in diagram.
Lengths specified are for initial
setting only.
注 意 Caution
ピッチロッド（2セット）
Pitch rod (2 rods)
ピッチロッド
Pitch rod
ピッチロッド
Pitch rod
55mm
約34mm
Approx. 34 mm
50mm
約30.5mm
Approx. 30.5mm
エルロンレバースワッシュロッド（2セット）
Aileron lever swash rod (2 sets)
