26
26
A=B=C=D=E=F
A
B
C
E
F
D
テールブームホルダー
Tail boom holder
8角テールブームパイプ
Octagonal tail boom pipe
M2.6X8TS-1
ラダーコントロールガイド
Rudder control guide
タイミングベルト
Timing belt
M3X8CS
ベアリングホルダー
タイミングベルトを掛けるために、
いったんカウンターギヤAssyの上側の
ベアリングホルダーを外してください。
Bearing holder
Remove the bearing holder on the counter
gear assembly once for installing timing belt.
M3X8CS
FWø2.6Xø7.5X0.5
FWø2.6Xø7.5X0.5
注 意 Caution

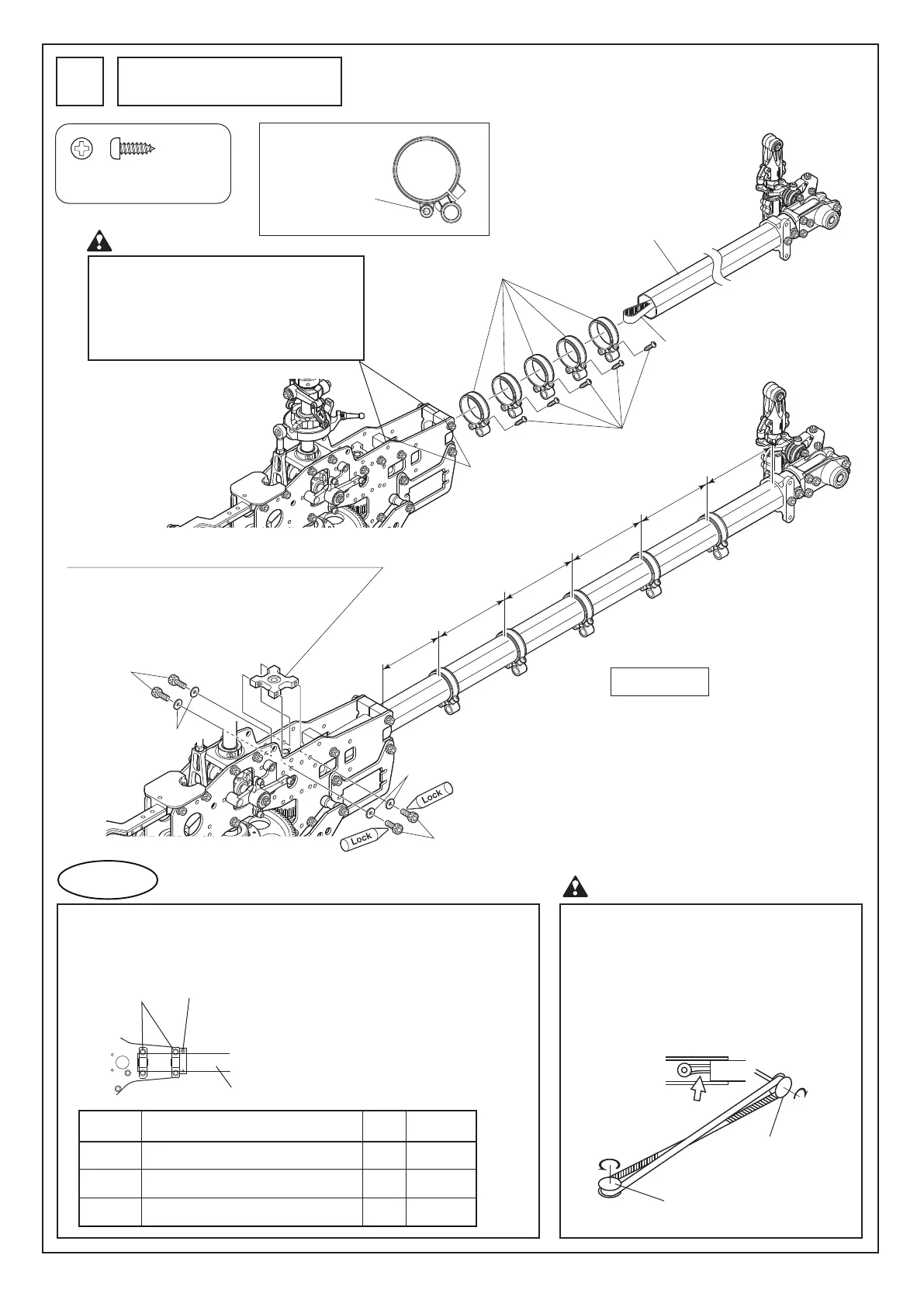

テールブームの取付
Tail boom installation
22
注 意 Caution
8角テールブームパイプが入りにくいときは、
マイナスドライバー等で隙間を少し広げて入
れて下さい。
If it is difficult to insert the octagonal tail
boom, use a slotted screwdriver etc to wide
the gap slightly, and then insert it.
8角テールブームパイプカーボン L=895
Octagonal tail boom pipe carbon L=895
E3 テールブームホルダー
E3 tail boom holder
コードNo.
Code No.
品 名
Particulars
入数
Q’ty
価格(円)
Price (Yen)
0414-574
EX ラダーサーボマウント
EX rudder servo mount
0404-822
0414-329
1
1
1式
1set
9,800
1,800
2,600
Use this as a stopper for tail pipe. This is not necessary
if aluminum tailpipe is present.
テールパイプのストッパーとして使用します。
（アルミ製パイプには必要ありません）
0414-329
0414-574
0404-822
テールプーリー
Tail pulley
タイミングプーリー
Timing pulley
オプションの0414-574 8角テールブームパイプカーボン L=895を使用する場合は、
0414-329 E3テールブームホルダーと0404-822 EXラダーサーボマウントを使用して
ください。
If using optional the 0414-574 Octagonal tail boom pipe carbon L=895, please use 0414-329
E3 tail boom holder and 0404-822 EX ladder servo mount.
1.
タイミングベルトは、ドライバー等で軽く押し
て、接しない程度に張ります。
2.
ベルトの回転方向を確認します。
1.
Adjust the tension of the timing belt so that the
two sides do not touch each other when gently
pressed with a screwdriver or other tool.
2.
Check the rotational direction of the timing belt.
オプション
Option
この穴を使用する
Use this hole.
M2.6X8TS-1
..........................
6
