ピッチ/スロットルの設定
Pitch and Throttle setting
38
ピッチの設定はSSL-Ⅱ ローターヘッドにWCカーボン対称メインブレードL=720
(0414-538)を使用時のものです。
This pitch setting is for when the WC carbon symmetrical main blade L=720 (0414-538)
is used on the
SSL-Ⅱ
rotor head.

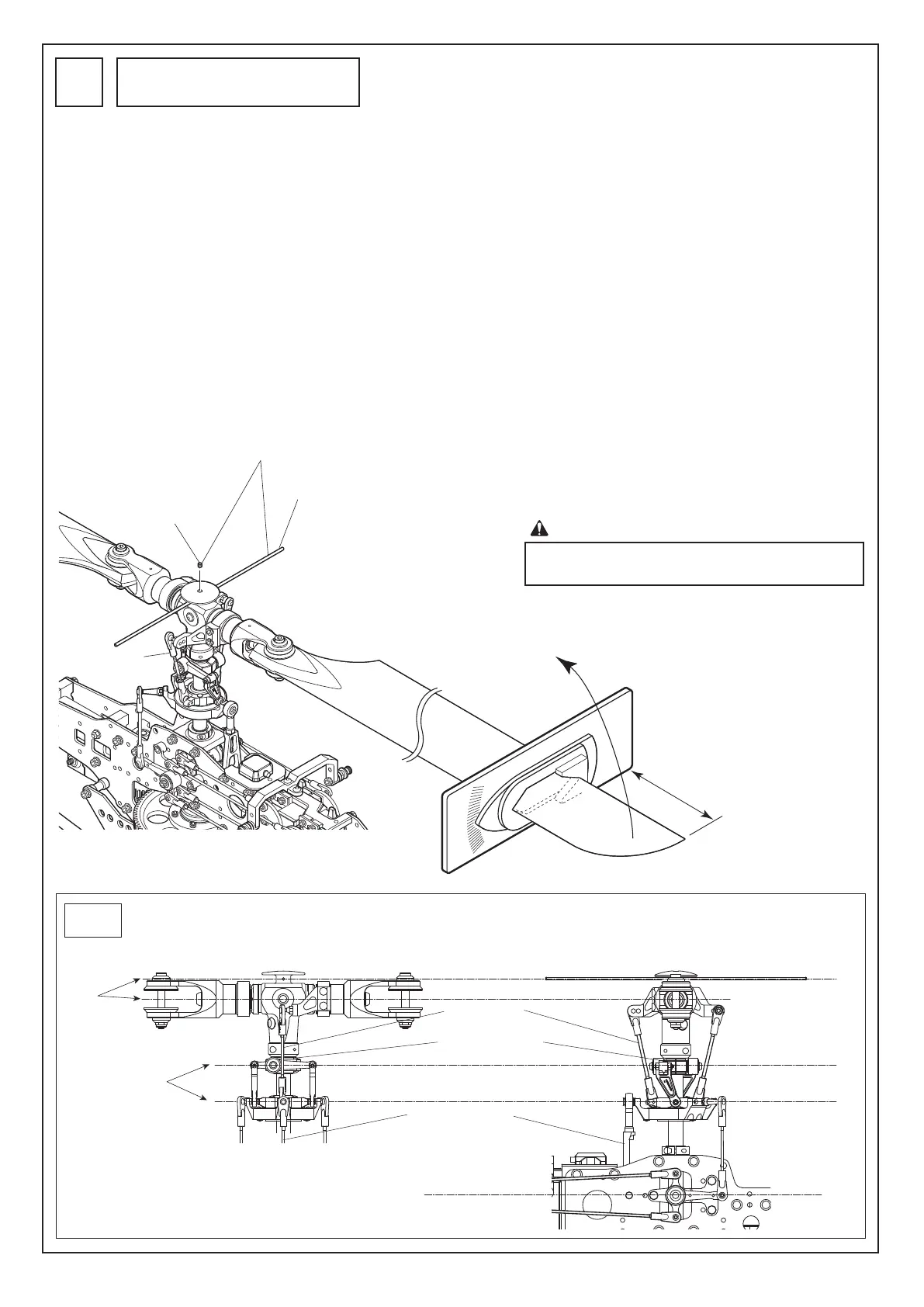

図-1
Figure-1
■ピッチの設定 ■ Pitch setting
注 意
Caution
① 送信機のピッチカーブ機能にデータが入力されていないことを
確認してください。もし入力されている場合はデータを消去し
てください。（詳しくは送信機の説明書をご覧ください。）
② 送信機のスロットルスティックが中立のとき、（送信機のピッ
チカーブの設定が50%または0%のとき）メインブレードのピッ
チ角が0°になるように、ピッチロッドの長さを調整します。
※必ず両方のメインブレードを調整してください。
③ メインブレードのピッチ角が0°のとき図-1のようにSWMレバ
ー、スワッシュプレート、ウオッシュアウトコントロールアー
ム、ピッチアーム、ピッチホリゾンタルロッドがそれぞれ水平
になっていることを確認してくだい。
④ 水平になっていない場合、ラジアスブロック取付位置の調整
と、ピッチロッド、スワッシュロッドの長さを調整します。
⑤ ラジアスブロックの取付位置の調整を行った後は、P. 2 2の図-1を参
考に再度位相調整を行い、M3X22CSを 本 締 めしてくだ さ い 。
⑥ ピッチの設定とリンケージの調整後は必ず、ø2X180ピッチホ
リゾンタルロッドとM4X4SSを取外してください。
① Verify that not data is input in the transmitter's pitch curve function.
If any data is input, delete it. (Refer to the transmitter instruction
manual for details.)
② When the transmitter throttle stick is in neutral (when the transmitter
pitch curve is at 50% or 0%), adjust the pitch rod length so that the
main blade pitch angle is 0°.
* Make sure to adjust both main blades.
③ When the main blade pitch angle is 0°, verify that the SWM lever,
swash plate, washout control arm, pitch arm and pitch horizontal rod
are all level as shown in Figure-1.
④ If they are not level, adjust the radius block position and pitch rod
and swash rod length.
⑤ After adjusting the radius block position, refer to P.22 Fig. 1 and
readjust the phase and completely tighten the M3X22CS.
⑥ After adjusting the pitch setting and linkage, make sure to
remove the ø2X180 pitch horizontal rod and the M4X4SS.
ピッチゲージをメインブレードの先端から約80mmに取付け、
ø2X180ピッチホリゾンタルロッドを水平にしてピッチゲージで
測ります。（メインブレードを少し持ち上げて測ります。）
Set pitch gauge about 80mm from the main rotor blade tip and
measure. Be sure to keep the ø2X180 pitch horizontal rod level.
Measure pitch while lifting up a little on the blade for positive pitch
measurement and down a little for negative pitch measurement.
必ずヒロボー製ピッチゲージ(2513-040)を使用してください。
For best results, use Hirobo’s pitch gauge 2513-040.
水平
Horizontal
水平
Horizontal
水平
Horizontal
すこし持ち上げて測ります。
Lift blade a little and measure
約80mm
Approx. 80mm
ø2X180ピッチホリゾンタルロッド
ø2X180 pitch horizontal rod
ø2X180ピッチホリゾンタルロッドを
ヨークのドーム下の穴に差し込み、
M4X4セットスクリューで動かない程
度に軽く止めます。
Insert the ø2X180 pitch horizontal rod
into the hole on the bottom of the yoke
dome and lightly fasten using the M4X4
set screws so that it doesn't move.
M4X4SS
スワッシュロッド
Swash rod
ピッチロッド
Pitch rod
ピッチアーム
Pitch arm
ø2X180ピッチホリゾンタルロッド
ø2X180 pitch horizontal rod
ウオッシュアウト
コントロ－ルアーム
Washout control arm
スワッシュプレート
Swash plate
SWMレバー
SWM lever
ピッチロッド
Pitch rod
ラジアスブロック
Radius block
ピッチ調整後は取外してください。
After the pitch adjustment, make
sure to remove these parts.
