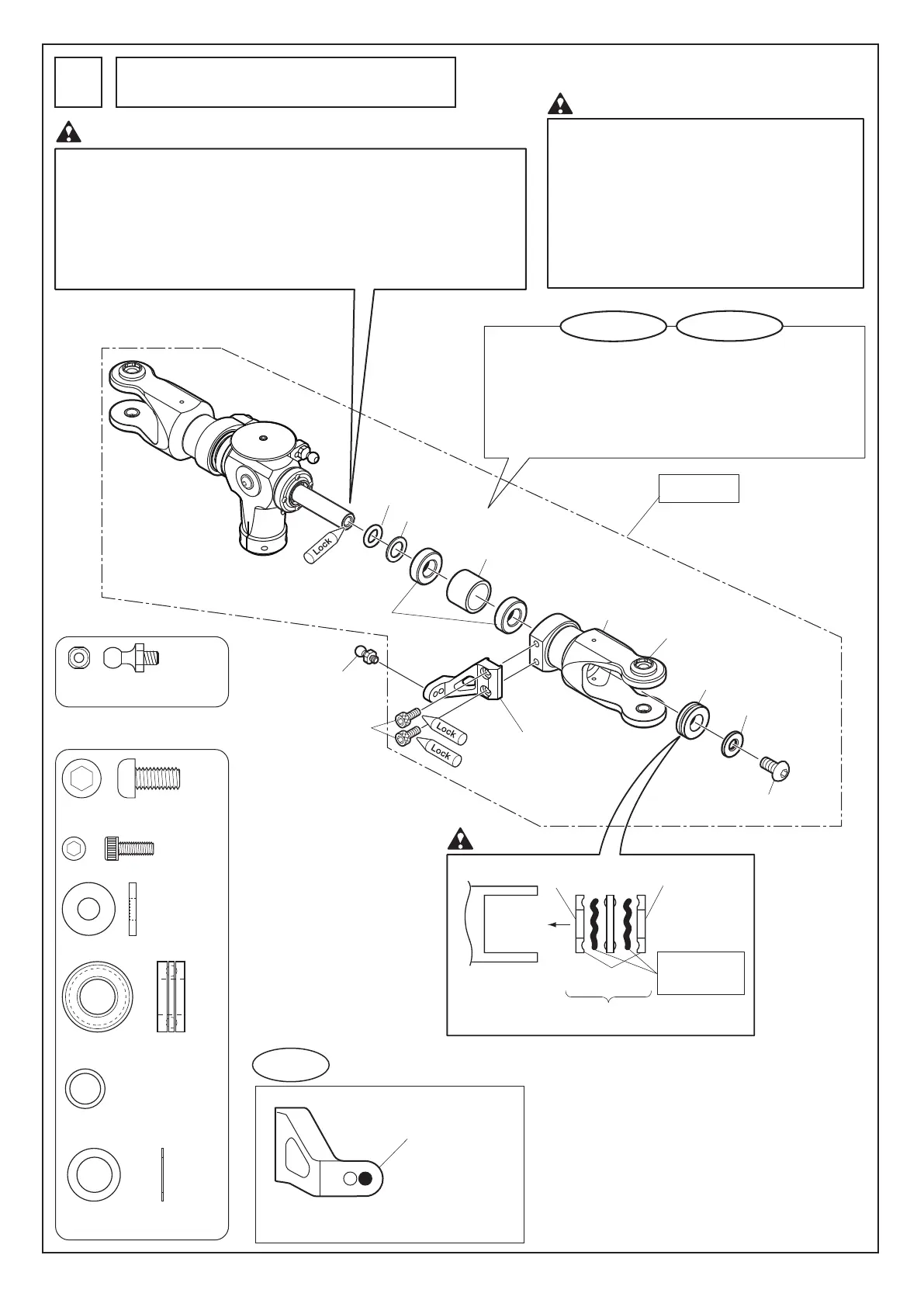

ヨーク/ブレードホルダー部の組立
Yoke and blade holder assembly
14
警 告 Warning
OリングP-7
...........................
2
O ring P-7
M5X10ボタンボルト
...........
2
M5X10 button bolt
FW ø8Xø12X0.1T(調整用)
...
4
(for adjustment)
M3X8CS
................................
4
FW ø5Xø12X1.5T
.................
2
Brg. ø8Xø16X5スラスト
......
2
Bearing ø8Xø16X5 thrust
ピボットボルト(E)
..............
2
Pivot bolt (E)
工場組立済
Pre-assembled
ポイント
Point
警 告 Warning
飛行前にはM5X10ボタンボルトが緩んでいないかを点
検してください。
また、M5X10ボタンボルトは定期的に交換してください。
緩んだボルトは疲労亀裂の起こりやすい状態となり、
破損の原因となります。
Before flying the unit, please check that the button
bolt M5X10 is securely tightened.
Also, please note that the button bolt M5X10 has to
be replaced with a new one at regular intervals.
When the button bolt is not properly tightened, it is
prone to fatigue crack and can cause further damage.
Brg. ø8Xø16X5
FW ø8Xø12X0.1T
カラー13X16X12
Collar 13X16X12
ピボットボルト(E)
Pivot bolt (E)
FW ø5Xø12X1.5T
ピッチアーム
Pitch arm
SSZ-Vブレードホルダー
SSZ-V blade holder
ボタンボルトM5X10
Button bolt M5X10
M3X8CS
Brg. ø8Xø16スラスト
Brg. ø8Xø16 thrust
OリングP-7
O ring P-7
ø5ドラッグメタル(圧入済)
ø5 drag metal (pressed)
Advice
アドバイス
注 意 Caution
この穴を使用します。
Use these holes.
ブレードホルダーとヨークの間にスキ間がある場合のみ、使用してくださ
い。 入 れ す ぎ る と 、ブ レ ー ド ホ ル ダ ー が 動 き に く く な り ま す 。 必 ず ブ レ ード ホ
ルダーはスラスト方 向に0.1mm程度のあそびを残しておいてください。
These shims are only for use if there is excessive side to side
play of the blade grips after this assembly step is completed.
It is normal to allow .1 mm of play. Using too many shims will
cause the blade grips to not to rotate smoothly.
ピッチアーム
Pitch arm
ブレードホルダー
Blade holder
内径の大きい方
Larger hole
内径の小さい方
Smaller hole
ミゾが内側
Grooves are inside
Brg. ø8Xø16 スラスト
Bearing ø8Xø16 thrust
必ずグリスを塗付
Make sure to
apply grease
スピンドルのネジきり部に必ずネジロック剤（高強度タイプ）を塗布し、ボタンボルトM5X10
を40～45kg•f/cmの締め付けトルクでしっかりと締め付けてください。
ネジロック剤を塗布しなかったり、ボルトがしっかりと締めつけられていなかった場合、ボルト
の脱落や疲労による破損により、ブレードホルダーが脱落、飛散するおそれがあります。
Apply hard type thread locking agent to the threaded part of the spindle, and
screw the button bolt M5X10 tightly at 40 to 45 kg•f/cm tightening torque.
The fail to apply the thread locking agent or to tightly screw the button bolt
M5X10 may cause the button bolt to fall off or accelerate its fatigue damage,
which can result in the blade holder falling off or flying out from the unit.
工場組立済
Pre-assembled
