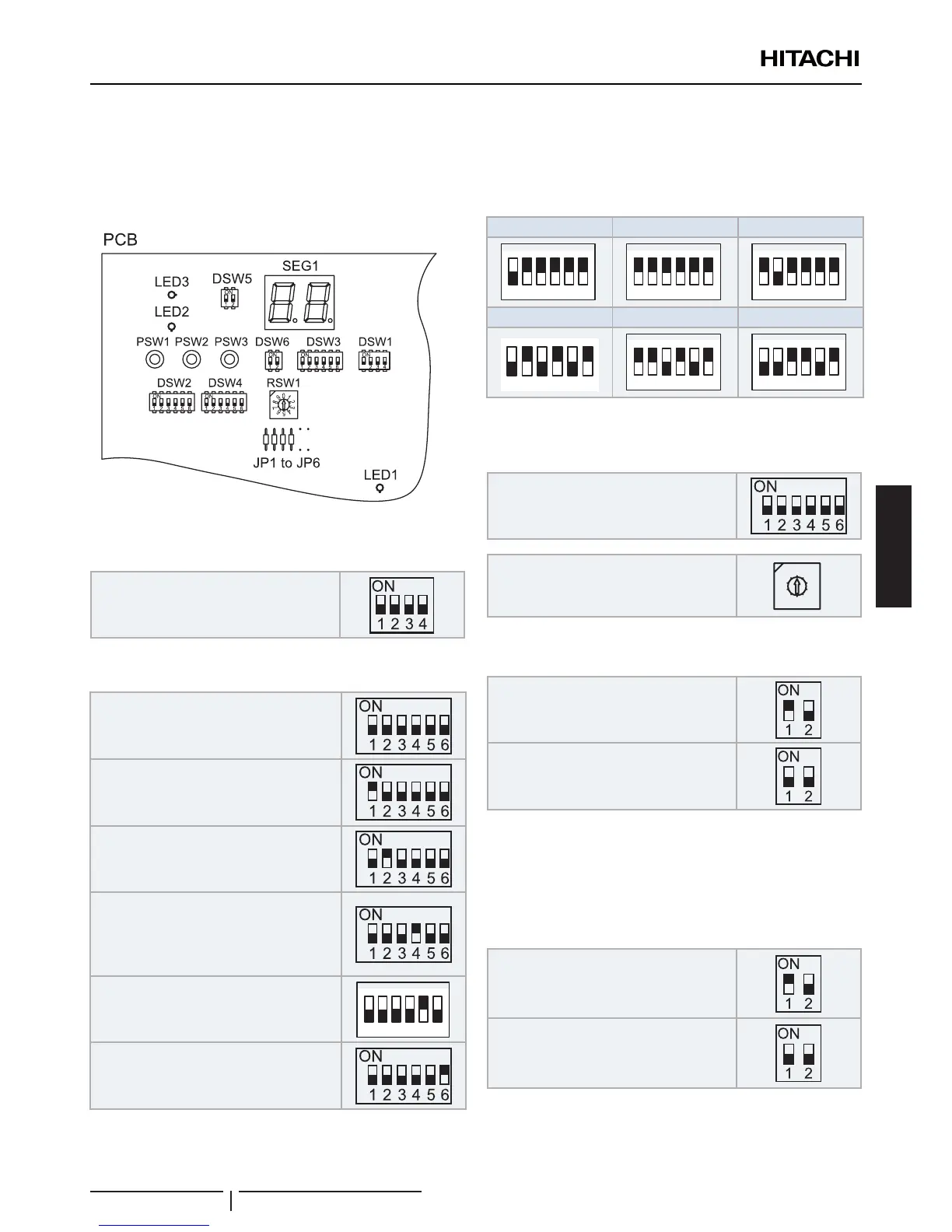

10.2.1 Impostazione degli interruttori DIP dell'unità esterna

Numero e posizione degli interruttori DIP
La posizione è la seguente:
RAS-(4-6)H(V)NC1E

DSW1: per la prova di funzionamento
Impostazione di fabbrica

DSW2: Impostazione della funzione opzionale
Impostazione di fabbrica
Lunghezza della tubazione ≤ 5m
Lunghezza della tubazione ≥ 30m
Per supportare i tubi esistenti o se si utilizza
un tubo del gas da Ø19,05 (ricotto), attivare il
pin 4 del DSW2 nel PCB dell'unità esterna.
Modalità di impostazione funzioni opzionali
(la selezione delle funzioni opzionali diventa
disponibile)
1 2 3 4 5 6
ON
Modalità di impostazione ingresso/uscita
esterni (la modalità di selezione dei segnali di
ingresso/uscita diventa disponibile).

DSW3: Capacità
Impostazione di fabbrica
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Impostazione del numero del
ciclo di refrigerazione
Impostazione di fabrica
(Impostazione cifra delle decine).
Impostazione di fabbrica
(Impostazione per l’ultimo numero).
0
9
8
7
6
5
4
3
2
1

DSW5: impostazione trasmissione della
resistenza dei morsetti nali
Impostazione di fabbrica
Annullamento
Se il numero di unità esterne nello stesso H-LINK è pari o
superiore a 2, impostare il pin n. 1 di DSW5 su “OFF” a partire
dalla seconda unità esterna del gruppo di refrigerazione. Se
si utilizza una sola unità esterna, non è necessaria alcuna
impostazione.

DSW6: Impostazione funzione opzionale
Per il funzionamento individuale
(posizione impostata di fabbrica)
Per serie IVX
Per funzionamento simultaneo
COLLEGAMENTI ELETTRICIO
PMML0395B rev.0 - 11/2015
95
ITALIANO
