10.3 CABLAGGIO COMUNE
! AVVERTENZA
Icavieicomponentielettricinonindotazionedevonoessereconformiallanormativalocalevigenteinmateria.
10.3.1 Collegamenti elettrici tra l'unità interna e l'unità esterna
• Collegare i cavi elettrici tra l'unità interna e l'unità esterna
come indicato di seguito.
• Osservare i codici e i regolamenti locali vigenti al momento
dell'effettuazione dei collegamenti elettrici.
• Se la linea del refrigerante e il cablaggio di comando sono
collegati alle unità nello stesso ciclo di refrigerazione.
• Utilizzare un cavo doppino ritorto (superiore a 0,75 mm²)
per il cablaggio di alimentazione tra l'unità esterna e l'unità
interna e il cablaggio di alimentazione tra più unità interne.
• Utilizzare un cavo bipolare per la linea operativa (non
utilizzare cavi con più di 3 anime).
• Per la protezione delle unità da disturbi elettrici, utilizzare
cavi schermati per il cablaggio intermedio di lunghezza
inferiore a 300 m e di dimensioni conformi alla normativa
locale.
• Aprire un foro vicino al foro di connessione del cablaggio di
alimentazione quando più unità esterne sono collegate da
un'unica linea di alimentazione.
• Le dimensioni consigliate dell'interruttore sono riportate nella
sezione Dimensioni dei cavi.
• Qualora non si utilizzino canaline per i cavi non in dotazione,
ssare con adesivo le boccole di gomma al pannello.
• Tutti i cavi e i componenti elettrici non in dotazione devono
essere conformi alla normativa locale vigente.
• I doppini ritorti schermati dell'H-LINK dovranno essere messi
a terra sul lato dell'unità esterna.
! AVVERTENZA
Fareattenzionealcollegamentodellalineaoperativa.Uncollegamento
noncorrettopotrebbeprovocareunguastodelPCB.

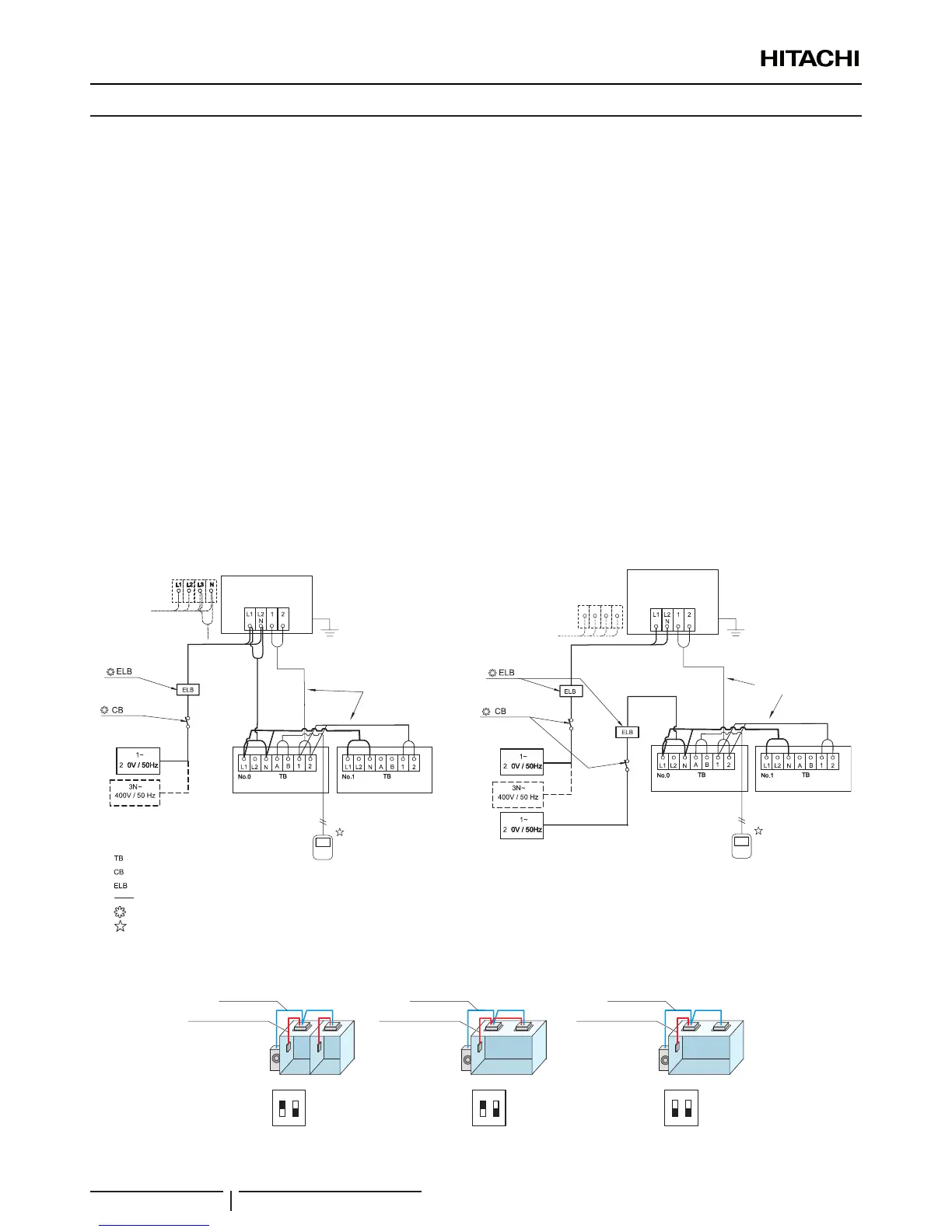

Alimentazione dall’unità esterna IVX all’unità interna (esempio)
Alimentazione elettrica indipendente dell’unità esterna IVX e
dell’unità interna (esempio)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Unità esterna
del sistema N° 0
Unità esterna
del sistema N° 0
Linea operativa
(doppino schermato)
5 V CC (trasmissione
senza polarità,
sistema H-LINK)
Controllo remoto
(cavo doppino ritorto schermato)
Linea operativa
(cavo doppino ritorto
schermato)
5 V CC (trasmissione
senza polarità,
sistema H-LINK)
Unità interna
Unità interna
Morsettiera
interruttore di circuito
Interruttore differenziale
Cavi non in dotazione
Non in dotazione
Accessorio opzionale
Controllo remoto
(cavo doppino ritorto schermato)
Unità interna
Unità interna
Esempio di cablaggio
Combinazioni di base (in caso di combinazione doppia)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Linea operativa
Linea operativa
Linea operativa
Linea di controllo
remoto
Linea di controllo
remoto
Linea di controllo
remoto
Controllo individuale
Funzionamento ON/OFF individuale
Thermo ON/OFF individuale
Controllo individuale
Funzionamento ON/OFF simultaneo
Thermo ON/OFF individuale
Controllo simultaneo
Funzionamento ON/OFF simultaneo
Thermo ON/OFF simultaneo
COLLEGAMENTI ELETTRICIO
