PORTUGUÊS

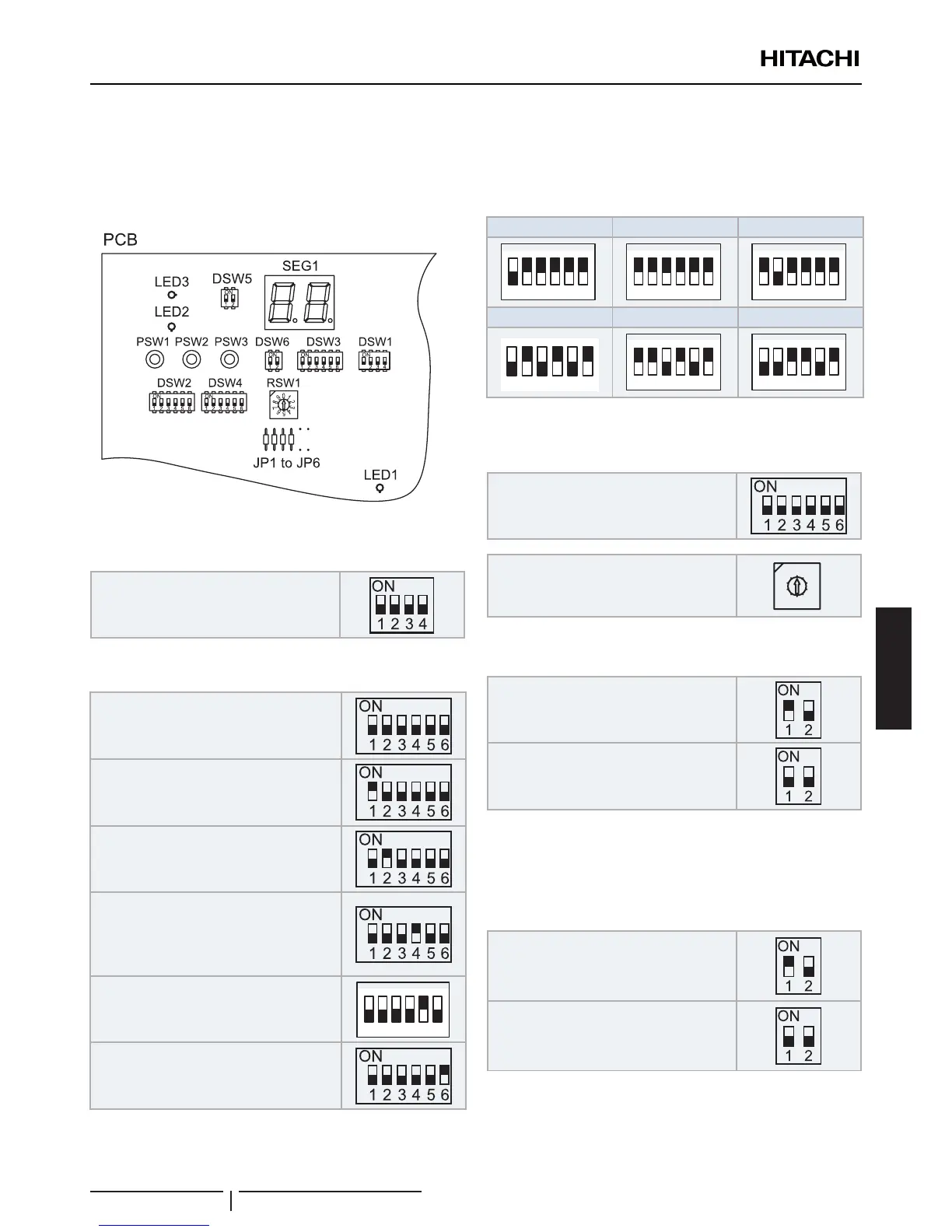

10.2.1 Ajuste dos comutadores DIP das unidades exteriores

Quantidade e posição dos comutadores DIP
A localização é a seguinte:
RAS-(4-6)H(V)NC1E

DSW1: teste de funcionamento
Ajuste de fábrica

DSW2: Ajuste das funções opcionais
Ajuste de fábrica
Comprimento do tubo ≤ 5m
Comprimento do tubo ≥ 30m
Para suportar tubos existentes ou na utilização
de tubagem de gás Ø19,05 (recozido macio),
coloque o pino 4 do DSW2 em ON na PCB da
unidade exterior.
Modo de ajuste das funções opcionais (o
modo de seleção da função opcional ca
disponível)
1 2 3 4 5 6
ON
Modo de ajuste de entrada/saída externa (o
modo de seleção dos sinais de entrada / saída
ca disponível)

DSW3: Potência
Ajuste de fábrica
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Ajuste do n.º do ciclo de
refrigeração
Ajuste de fábrica
(Ajuste do dígito das dezenas).
Ajuste de fábrica
(Ajuste do último dígito).
0
9
8
7
6
5
4
3
2
1

Micro interruptor n.º 5: Ajuste de transmissão
da resistência do terminal nal
Ajuste de fábrica
Cancelamento
Se o número de unidades exteriores no mesmo sistema H-LINK
for dois ou mais, coloque o pino n.º 1 do DSW5 em OFF a partir
da segunda unidade do grupo refrigerante. Se for usada apenas
uma unidade exterior, não é necessário nenhum ajuste.

DSW6: Ajuste das funções opcionais
Para funcionamento individual
(Posição do ajuste de fábrica)
Para a série IVX
Para funcionamento simultâneo
LIGAÇÕES ELÉTRICAS
PMML0395B rev.0 - 11/2015
115
