10.3 LIGAÇÕES COMUNS
! CUIDADO
Todososcomponenteseligaçõeselétricasdecampodevemestaremconformidadecomasnormaslocais.
10.3.1 Ligações elétricas entre as unidades interior e exterior
• Ligue os cabos elétricos entre a unidade interior e a unidade
exterior, como mostrado abaixo.
• Siga as normas e os regulamentos locais ao executar as
ligações elétricas.
• Se a tubagem do refrigerante e as ligações de controlo
estiverem ligadas às unidades no mesmo ciclo de
refrigeração.
• Use cabo de dois condutores, torcido (com mais de
0,75mm²) para a cablagem de alimentação entre a unidade
exterior e a unidade interior, e a cablagem de alimentação
entre a unidade interior e a unidade interior.
• Utilize cabos de 2 núcleos para a linha de comando (não
use cabo com mais de 3 núcleos).
• Use cabos blindados para as ligações intermédias, para
proteger as unidades do ruído elétrico, em comprimentos
inferiores a 300 m, e com dimensão em conformidade com
as normas locais.
• Quando várias unidades exteriores forem ligadas a uma
linha comum da fonte da alimentação, faça um furo próximo
do furo de ligação da cablagem da fonte de alimentação.
• As potências recomendadas dos disjuntores são mostradas
na secção Dimensões dos cabos.
• Se não usar um tubo de condução da cablagem no local,
xe os casquilhos de borracha ao painel com ta adesiva.
• Toda a cablagem e equipamento do local devem estar em
conformidade com as normas locais e internacionais.
• O cabo de par torcido blindado H-LINK deve ser ligado à
terra pela parte lateral da unidade exterior.
! CUIDADO
Presteatençãoàligaçãoda linha de comando.Uma ligaçãoincorreta
podedanicaraPCB.

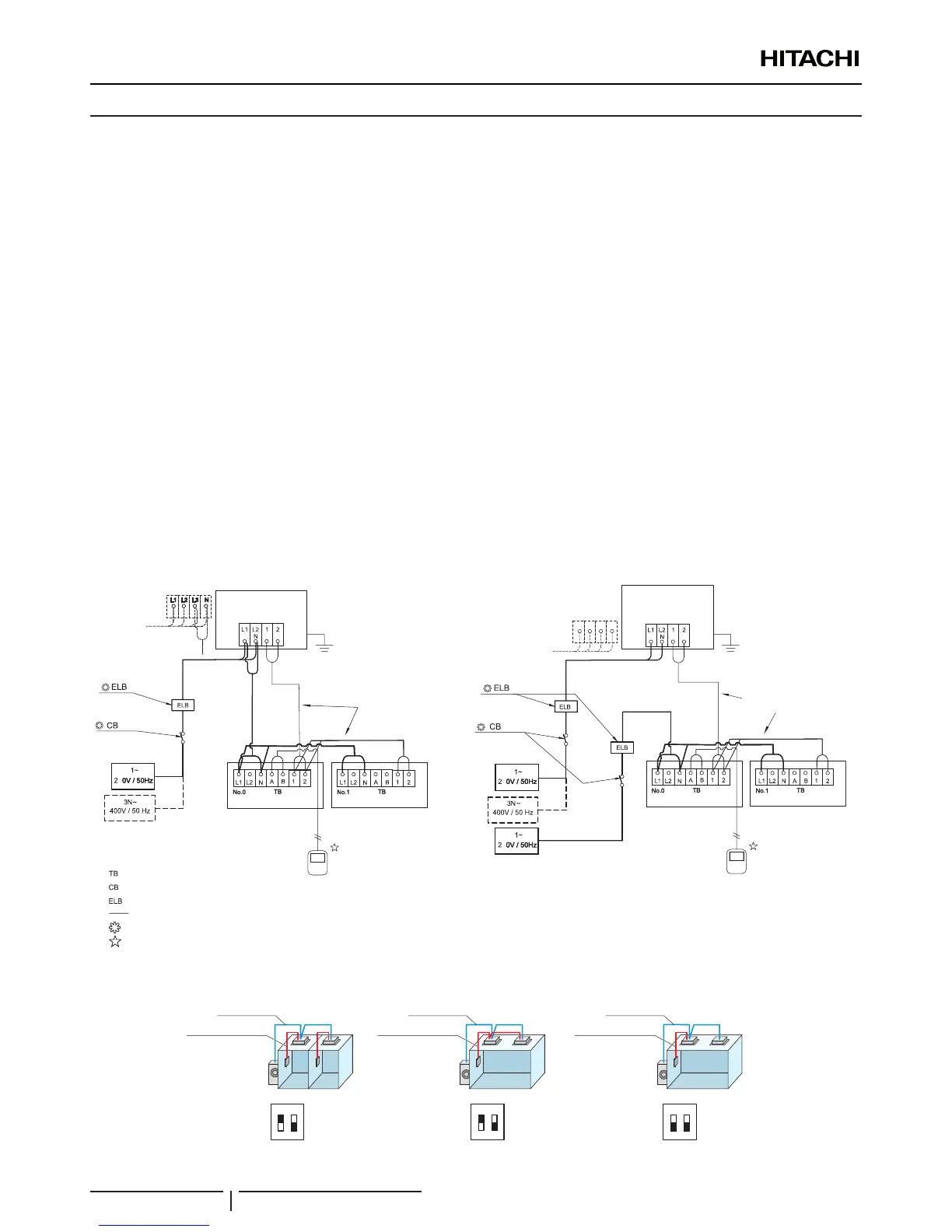

Alimentação da unidade exterior IVX para a
unidade interior (exemplo)
Alimentação independente da unidade exterior IVX e a
unidade interior (exemplo)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Unidade exterior
do sistema N.º 0
Unidade exterior
do sistema N.º 0
Linha de comando
(cabo de par blindado)
CC 5 V (transmissão não
polar, sistema H-LINK)
Controlo remoto
(cabo de par torcido blindado)
Linha de comando
(cabo de par torcido
blindado)
CC 5 V (transmissão não
polar, sistema H-LINK)
Unidade interior
Unidade interior
Placa de terminais
Disjuntor
Disjuntor de fuga de terra
Ligações elétricas da instalação
Fornecido no local
Acessório opcional
Controlo remoto
(cabo de par torcido blindado)
Unidade interior
Unidade interior
Exemplos de ligações elétricas
Combinações básicas (no caso das combinações duplas)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Linha de comando
Linha de comando
Linha de comando
Linha do controlo
remoto
Linha do controlo
remoto
Linha do controlo
remoto
Controlo individual
Funcionamento ON/OFF individual
Thermo-ON/OFF individual
Controlo individual
Funcionamento ON/OFF em simultâneo
Thermo-ON/OFF individual
Controlo simultâneo
Funcionamento ON/OFF em simultâneo
Thermo-ON/OFF em simultâneo
LIGAÇÕES ELÉTRICAS
PMML0395B rev.0 - 11/2015
