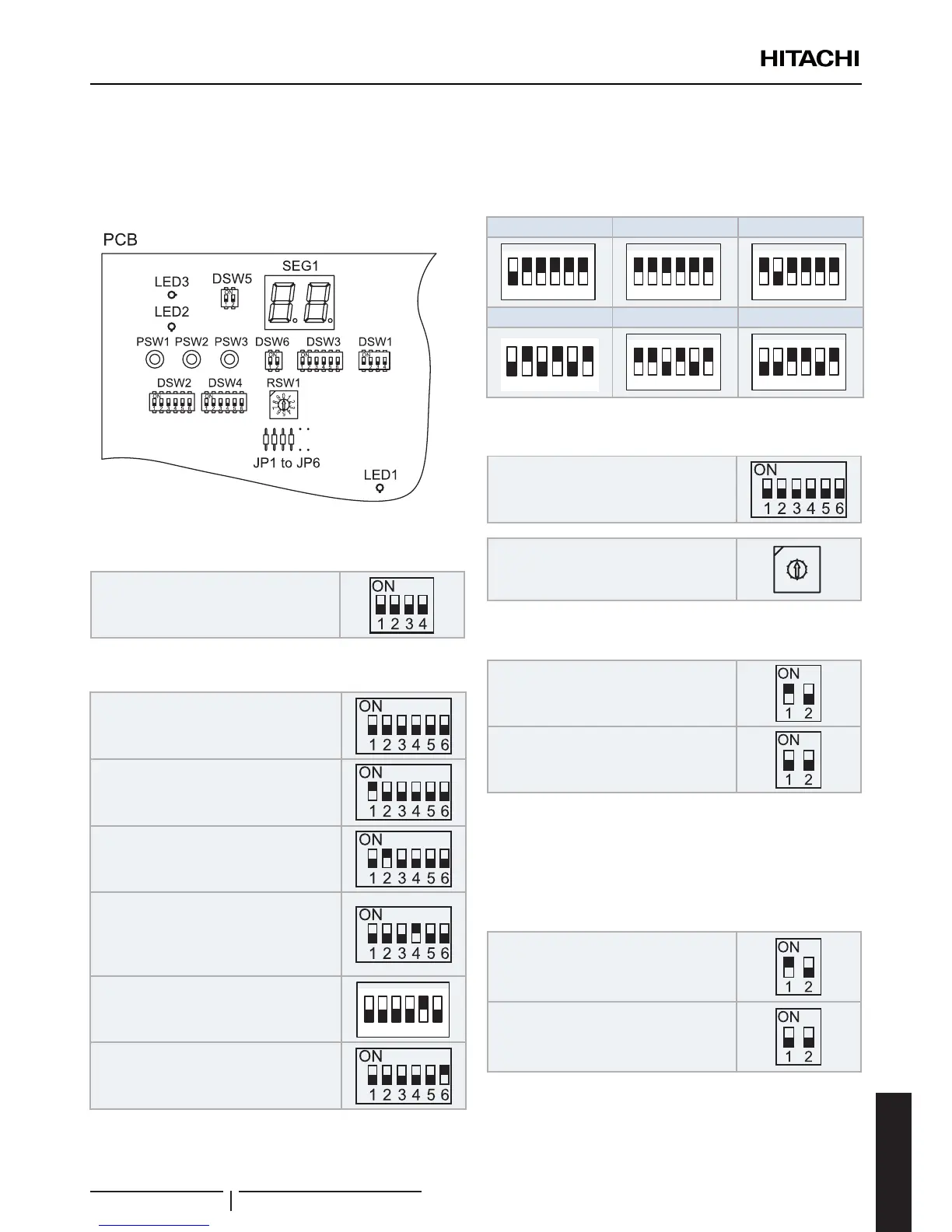

10.2.1 Ρύθμιση διακοπτών εναλλαγής DIP για τις εξωτερικές μονάδες

Ποσότητα και θέση των διακοπτών εναλλαγής
Η θέση τους έχει ως εξής:
RAS-(4-6)H(V)NC1E

DSW1: Για έλεγχο λειτουργίας
Εργοστασιακή ρύθμιση

DSW2: Ρύθμιση των προαιρετικών λειτουργιών
Εργοστασιακή ρύθμιση
Μήκος σωλήνα ≤ 5m
Μήκος σωλήνα ≥ 30m
Έλεγχος στήριξης στους υπάρχοντες σωλήνες
ή όταν χρησιμοποιείται σωλήνας αερίου
Ø19,05 (μαλακή ανόπτηση), διακόπτης ON
DSW2 ακίδα 4 στην PCB της εξωτερικής
μονάδας.
Κατάσταση ρύθμισης της προαιρετικής
λειτουργίας (είναι διαθέσιμη η κατάσταση
επιλογής προαιρετικής λειτουργίας).
1 2 3 4 5 6
ON
Κατάσταση ρύθμισης της εξωτερικής εισόδου/
εξόδου (είναι διαθέσιμη η κατάσταση επιλογής
σημάτων εισόδου/εξόδου).

DSW3: Ικανότητα
Εργοστασιακή ρύθμιση
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Ρύθμιση αρ. κύκλου ψύξης
Εργοστασιακή ρύθμιση
(Ρύθμιση του ψηφίου σε δεκάδες)
Εργοστασιακή ρύθμιση
(Ρύθμιση για το τελευταίο ψηφίο)
0
9
8
7
6
5
4
3
2
1

DSW5: Ρύθμιση μετάδοσης της τελικής
αντίστασης ακροδέκτη
Εργοστασιακή ρύθμιση
Ακύρωση
Σε περίπτωση που έχετε συνδέσει 2 ή περισσότερες εξωτερικές
μονάδες στο ίδιο σύστημα H-LINK, ρυθμίστε την 1η ακίδα του
DSW5 στη θέση «OFF» από την εξωτερική μονάδα της 2ης
ομάδας ψυκτικού μέσου. Αν χρησιμοποιείτε μόνο μία εξωτερική
μονάδα, δεν χρειάζεται καμία ρύθμιση.

DSW6: Ρύθμιση των προαιρετικών λειτουργιών
Για μεμονωμένη λειτουργία
(Θέση ρύθμιση εργοστασίου)
Για σειρά IVX
Για ταυτόχρονη λειτουργία
ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ
PMML0395B rev.0 - 11/2015
195
