10.3 ΚΟΙΝΗ ΚΑΛΩΔΙΩΣΗ
! ΠΡΟΣΟΧΗ
Όλατακαλώδιακαιταεξαρτήματατουεμπορίουπρέπειναείναισύμφωναμετουςτοπικούςκανονισμούς.
10.3.1 Ηλεκτρική καλωδίωση μεταξύ εσωτερικής και εξωτερικής μονάδας
• Συνδέστε τα ηλεκτρικά καλώδια ανάμεσα στην εσωτερική και
εξωτερική μονάδα, όπως περιγράφεται παρακάτω.
• Ακολουθείτε τους τοπικούς κανονισμούς για την επιλογή των
ηλεκτρικών καλωδίων.
• Σε περίπτωση σύνδεσης των σωληνώσεων ψύξης και των
καλωδίων ελέγχου σε μονάδες ίδιων κύκλων ψύξης.
• Χρησιμοποιήστε περιελιγμένο ζεύγος καλωδίων (διαμέτρου
μεγαλύτερης από 0,75 mm²) για τις καλωδιώσεις λειτουργίας
ανάμεσα στην εξωτερική και την εσωτερική μονάδα καθώς
για τις καλωδιώσεις λειτουργίας ανάμεσα σε εσωτερικές
μονάδες.
• Χρησιμοποιείστε δίκλωνο καλώδιο για τη γραμμή λειτουργίας
(Μη χρησιμοποιήσετε καλώδιο με πάνω από 3 κλώνους).
• Χρησιμοποιείστε θωρακισμένα καλώδια στις καλωδιώσεις
σύνδεσης για προστασία των μονάδων από το θόρυβο,
με μήκος μικρότερο από 300 μ και μέγεθος που πληροί τις
προδιαγραφές των τοπικών κανονισμών.
• Ανοίξτε μια οπή κοντά στην οπή σύνδεσης των καλωδίων
τροφοδοσίας όταν πολλαπλές εξωτερικές μονάδες είναι
συνδεδεμένες σε μία γραμμή τροφοδοσίας.
• Τα προτεινόμενα μεγέθη διακοπτών περιγράφονται στην
ενότητα καλωδίωσης.
• Αν δεν χρησιμοποιείται αγωγός καλωδίων για τις μη
παρεχόμενες καλωδιώσεις, στερεώστε τους ελαστικούς
δακτυλίους με κόλλα πάνω στο πλαίσιο.
• Όλα τα καλώδια και τα εξαρτήματα του εμπορίου πρέπει
να είναι σύμφωνα με τους τοπικούς και τους διεθνείς
κανονισμούς.
• Το θωρακισμένο καλώδιο συνεστραμμένου ζεύγους H-LINK
πρέπει να είναι γειωμένο στην πλευρά της εξωτ. μονάδας.
! ΠΡΟΣΟΧΗ
Προσέξτετησύνδεσητηςγραμμήςλειτουργίας.Μιαλανθασμένησύνδεση
θαέχειωςαποτέλεσμαβλάβηστηνπλακέτατυπωμένουκυκλώματος.

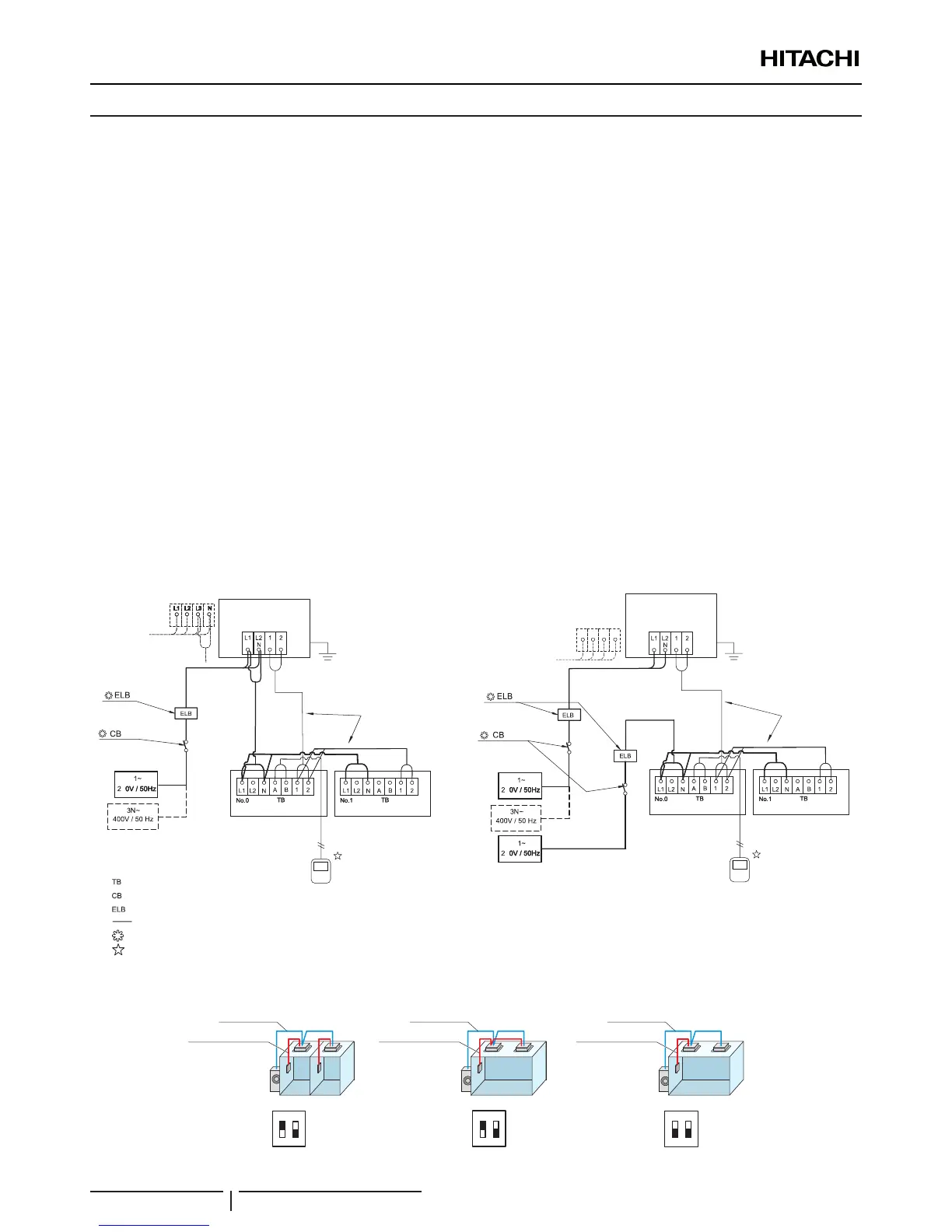

Τροφοδοσία από την εξωτερική μονάδα IVX στην εσωτερική
μονάδα (παράδειγμα)
Ανεξάρτητη τροφοδοσία της εξωτερικής μονάδας IVX και της
εσωτερικής μονάδας (παράδειγμα)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Εξωτερική μονάδα
συστήματος Αρ. 0
Εξωτερική μονάδα
συστήματος Αρ. 0
Γραμμή λειτουργίας
(θωρακισμένο καλώδιο ζεύγους)
DC5V (μετάδοση χωρίς
πολικότητα, σύστημα H-LINK)
Tηλεχειριστήριο
(Θωρακισμένο καλώδιο συνεστραμμένου ζεύγους)
Γραμμή λειτουργίας
(Θωρακισμένο
καλώδιο
συνεστραμμένου
ζεύγους)
DC5V (μετάδοση
χωρίς πολικότητα,
σύστημα H-LINK)
Εσωτερική μονάδα
Εσωτερική μονάδα
Πίνακας ακροδεκτών
Διακόπτης κυκλώματος
Διακόπτης διαρροής γείωσης
Μη παρεχόμενη καλωδίωση
Μη παρεχόμενο
Προαιρετικό εξάρτημα
Tηλεχειριστήριο
(Θωρακισμένο καλώδιο συνεστραμμένου ζεύγους)
Εσωτερική μονάδα
Εσωτερική μονάδα
Παράδειγμα καλωδίωσης
Βασικοί συνδυασμοί (Στην περίπτωση διπλού συνδυασμού)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Γραμμή λειτουργίας
Γραμμή λειτουργίας
Γραμμή λειτουργίας
Γραμμή
τηλεχειριστηρίου
Γραμμή
τηλεχειριστηρίου
Γραμμή
τηλεχειριστηρίου
Μεμονωμένος έλεγχος
Μεμονωμένη λειτουργία ON/OFF
Μεμονωμένο Thermo-ON/OFF
Μεμονωμένος έλεγχος
Ταυτόχρονη λειτουργία ON/OFF
Μεμονωμένο Thermo-ON/OFF
Ταυτόχρονος έλεγχος
Ταυτόχρονη λειτουργία ON/OFF
Ταυτόχρονο Thermo-ON/OFF
ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ
