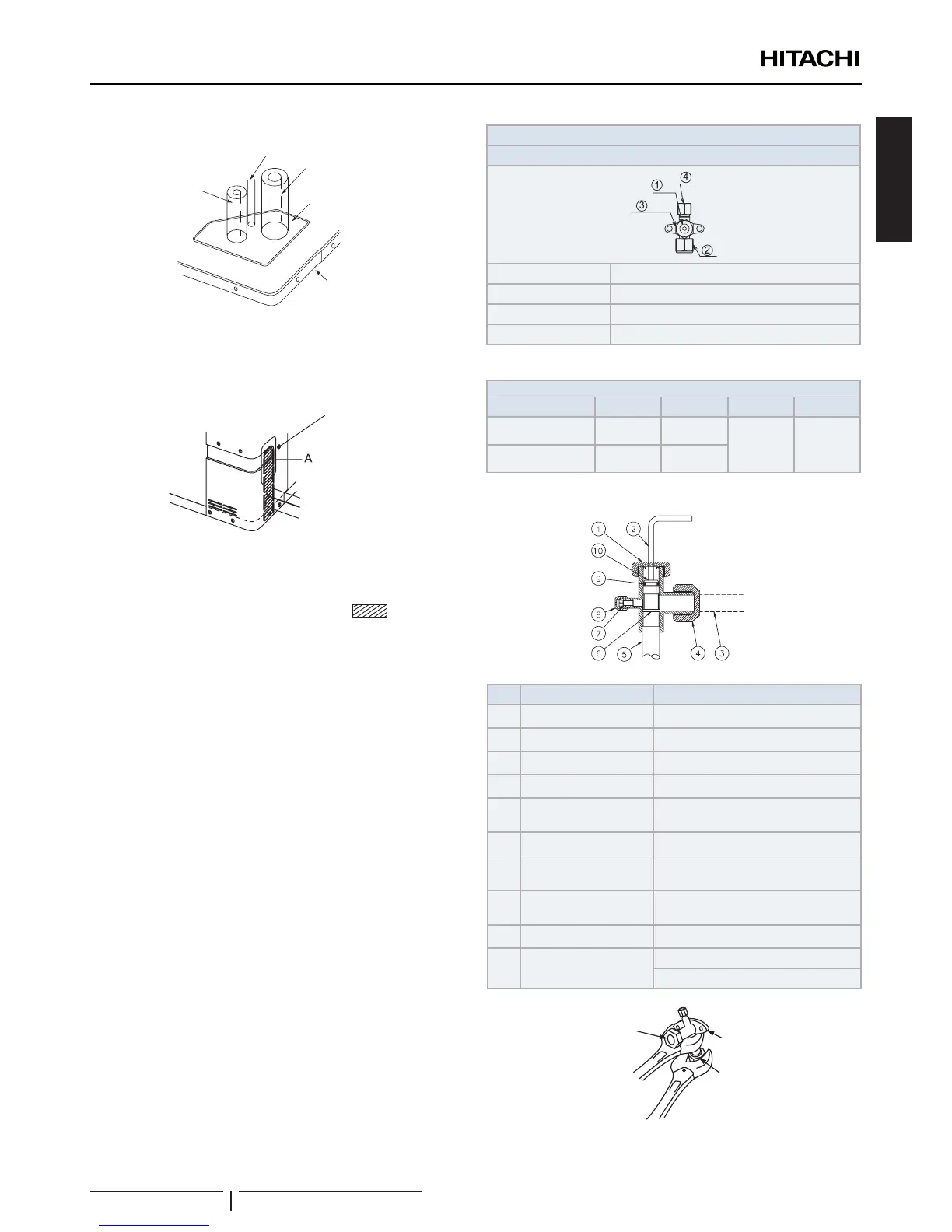

b. Para las tuberías con inclinación descendente
Tubería de gas
Oricio
perforable
Base inferior
Cables
Tubería de
líquido
? NOTA
Loscablesnodebenestarencontactodirectoconlastuberías.
c. Para la tubería del lado posterior
Tapa
posterior
? NOTA
Retire la tapa posterior situada debajo de la tapa trasera y
extraigalapiezasombreadaenlaimagen .
2 Coloque la tapa de las tuberías para evitar que el agua
penetre en la unidad. Selle los oricios en los que haya
introducido tuberías y cables utilizando un aislante
(suministrado por el instalador).
3 Si las tuberías suministradas por el instalador se conectan
directamente con válvulas de servicio, se recomienda utilizar
una dobladora de tubos.
4 Asegúrese de que las válvulas de servicio están
completamente cerradas antes de realizar la conexión de
las tuberías.
5 Conecte las tuberías de refrigerante suministradas por el
instalador a la unidad interior y a la exterior. Aplique una
capa na de aceite a la tuerca cónica y a la tubería antes de
apretarla.
6 Después de conectar las tuberías de refrigerante, selle los
huecos que queden entre el oricio y la tubería con material
aislante.
7 El accionamiento de la válvula de servicio debe realizarse
de acuerdo con la gura siguiente.
Válvula de servicio de la unidad exterior
Válvula de tipo vástago
Válvula de vástago
Tuerca cónica
Tapón
Toma de presión para puerto de servicio
Se suministra de fábrica cerrada
Par de apriete (Nm)
Válvula de líquido 7-9 33-42
33-42 14-18
Válvula de gas 9-11 68-82
Válvula de tipo vástago
Nº Descripción Observaciones
Tapón
Llave Allen Hex 4 mm
Tubería de refrigerante Suministrado por el instalador
Tuerca cónica
Presión del
refrigerante
Hacia la unidad exterior
Supercie del asiento Posición totalmente cerrada
Toma de presión
Sólo se puede conectar el tubo de
carga
Tapón del puerto de
carga
Anillo Goma
Válvula de vástago
Abrir – Hacia la izquierda
Cerrar – Hacia la derecha
No use dos llaves
en esta posición
Si lo hace, puede
producirse una
fuga.
Válvula de
servicio
(válvula de tipo
vástago)
Tuerca cónica
TUBERÍA Y CARGA DE REFRIGERANTE
