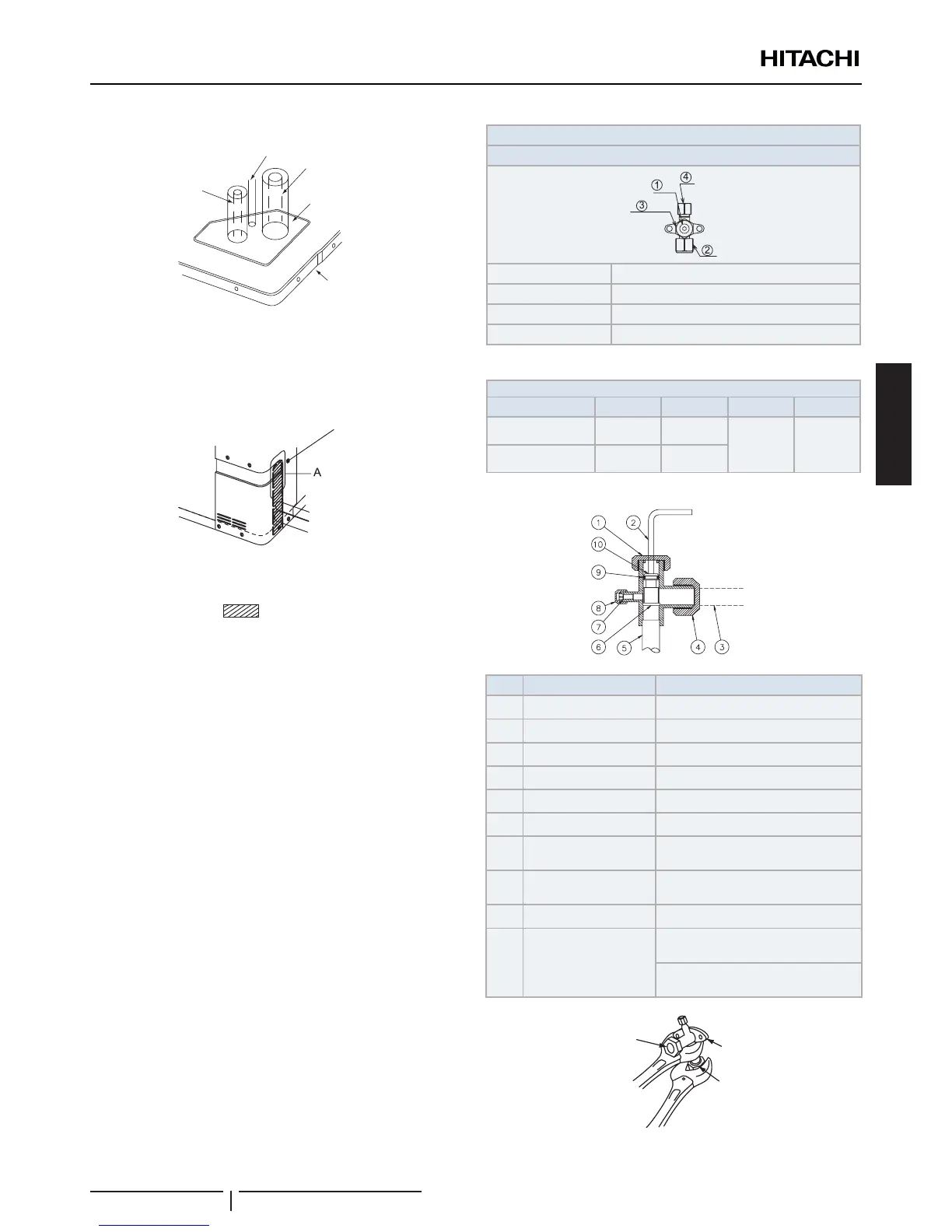

b. Pour les tuyauteries orientées vers le bas
Conduite de gaz
Orice pré-défoncé
Socle de base
Câbles
Conduite de
liquide
? REMARQUE
Les câbles ne doivent pas entrer en contact direct avec les
tuyauteries.
c. Pour les tuyauteries à l'arrière
Panneau
arrière
? REMARQUE
Retirez le panneau arrière des tuyauteries sous le panneau
arrière et retirez la pièce en la faisant coulisser sur la
rainure.
2 Montez le panneau des tuyauteries an d'éviter que l'eau ne
pénètre dans le groupe. Étanchéiez les orices d'insertion
des tuyauteries et des câbles à l'aide d'un isolant (fourni sur
site).
3 Si la tuyauterie fournie sur site est directement connectée
aux soupapes d'arrêt, il est conseillé d'utiliser une cintreuse.
4 Vériez que les soupapes d'arrêt soient entièrement fermées
avant de connecter les tuyauteries.
5 Raccordez l'unité intérieure et le groupe extérieur à la
tuyauterie frigorique (fournie sur site). Appliquez une ne
couche d'huile sur le raccord conique et le tuyau avant le
serrage.
6 Après avoir raccordé la tuyauterie frigorique, comblez
l'espace entre l'orice pré-défoncé et les tuyauteries
frigoriques à l'aide de matériaux d’isolation.
7 La soupape d'arrêt doit être installée comme l'indique la
gure suivante.
Soupape d'arrêt du groupe extérieur
Type à tige
Soupape à tige
Raccord conique
Bouchon
Clapet anti-retour pour port de maintenance
Elle est fournie par l'usine fermée
Couple de serrage (Nm)
Vanne de liquide 7-9 33-42
33-42 14-18
Soupape de gaz 9-11 68-82
Type à tige
Nº Description Remarques
Bouchon
Clé Allen Hex 4 mm
Tuyauterie frigorique Fournie sur site
Raccord conique
Pression du frigorigène Vers groupe extérieur
Surface d'assise Position de fermeture totale
Clapet anti-retour
Réservé au raccordement des
tubulures de charge
Bouchon de l'orice de
chargement
Bague Caoutchouc
Soupape à tige
Ouverture – Sens inverse des
aiguilles d'une montre
Fermeture – Sens des aiguilles d'une
montre
N'utilisez pas
deux clés dans
cette position.
Vous risquez de
provoquer des
fuites
Soupape d'arrêt
(Type à tige)
Raccord conique
TUYAUTERIE FRIGORIFIQUE ET CHARGE DU FLUIDE FRIGORIGÈNE
