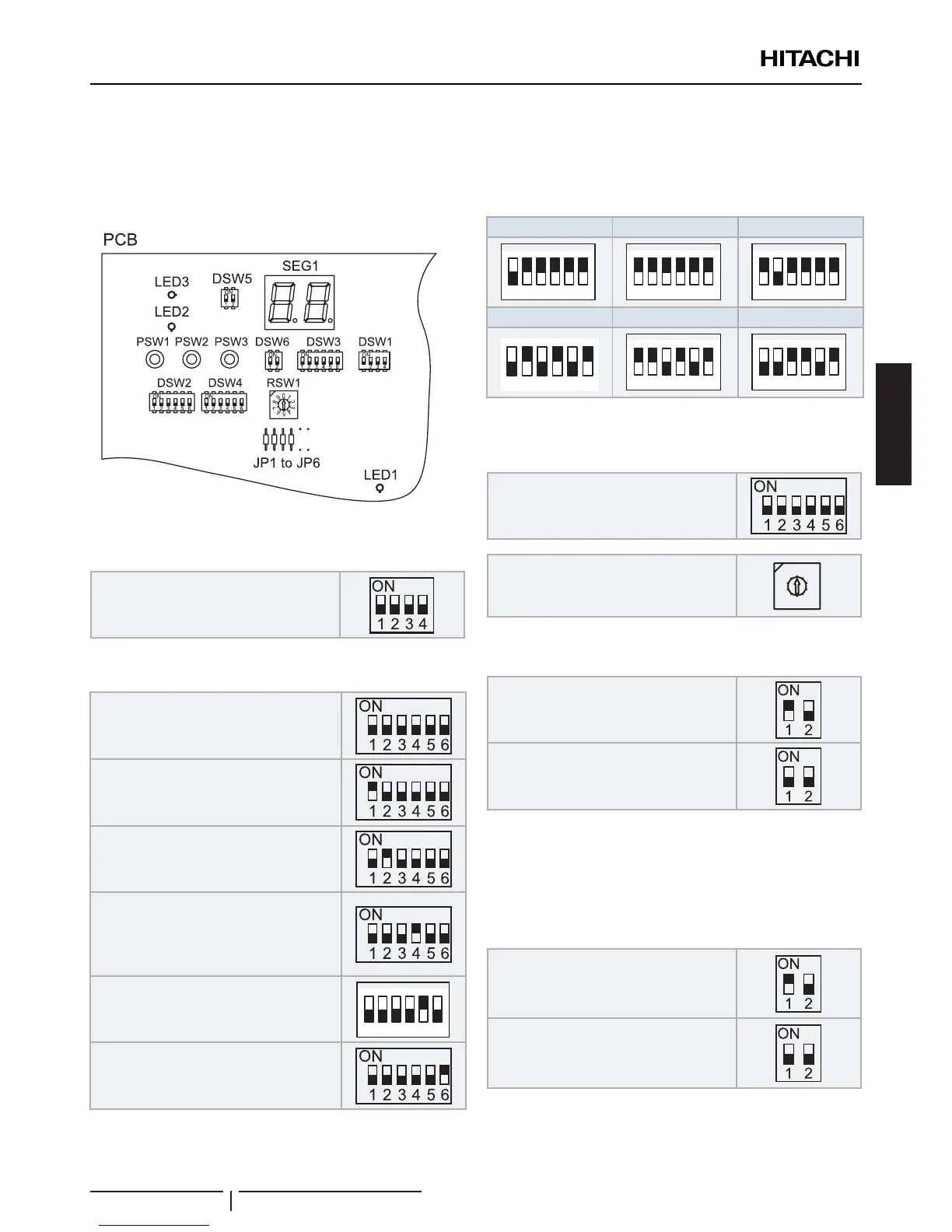

10.2.1  Réglage des commutateurs DIP du groupe extérieur

Quantité et position des commutateurs DIP
Ilssontpositionnésdelafaçonsuivante:
RAS-(4-6)H(V)NC1E

DSW1:pourtestdefonctionnement
Réglage d'usine

DSW2:Réglagedesfonctionsoptionnelles
Réglage d'usine
Longueur du tuyau ≤ 5m
Longueur du tuyau ≥ 30m
Commande pour supporter les tuyaux
existants ou en utilisant une conduite de gaz
de Ø19,05 (recuit), allumez la broche 4 du
DSW2 sur la PCB du groupe extérieur
Mode de réglage de fonction optionnel (le
mode de sélection de fonction optionnel
devient disponible)
1 2 3 4 5 6
ON
Mode de réglage des entrées/sorties
extérieures (le mode de sélection de signaux
d'entrée et de sortie devient disponible).

DSW3:Puissance
Réglage d'usine
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E

DSW4/RSW1:réglagedunºducycle
frigorique
Réglage d'usine
(Réglage des dizaines)
Réglage d'usine
(Réglage du dernier chiffre).
0
9
8
7
6
5
4
3
2
1

DSW5:Réglagedetransmissiondela
résistance de la borne d'attache
Réglage d'usine
Annulation
Lorsque le nombre de groupes extérieurs dans un même
système H-LINK est égal ou supérieur à 2, réglez la broche n°1
du DSW5 du groupe extérieur du deuxième groupe frigorique
en position OFF. Si vous n’utilisez qu’un seul groupe extérieur,
aucun réglage n’est nécessaire.

DSW6:Réglagedesfonctionsoptionnelles
Pour fonctionnement individuel
(position réglée en usine)
Pour la série IVX
Pour le fonctionnement simultané
CÂBLAGE ÉLECTRIQUE
