10.3 CÂBLAGE COMMUN
! ATTENTION
Lescâblagesetlescomposantsélectriquessursitedoiventêtreconformesauxnormeslocales.
10.3.1 Câblageélectriqueentreunitéintérieureetgroupeextérieur
• Branchez les câbles reliant l'unité interieure et le groupe
extérieur, comme l'indique la gure ci-dessous.
• Lors des opérations de câblage électrique, respectez les
normes et les réglementations locales.
• Si la tuyauterie frigorique et le câblage du circuit de
commande sont connectés aux unités du même cycle
frigorique.
• Utilisez un câble à paire torsadée (de plus de 0,75 mm²)
pour le câblage de service entre un groupe extérieur et une
unité intérieure et entre les unités intérieures.
• Utilisez un câble à 2 brins pour la ligne de service (n'utilisez
pas de câble à plus de 3 brins).
• Pour le câblage intermédiaire, utilisez des câbles blindés
d'une longueur inférieure à 300 m et d'un diamètre conforme
à la norme locale, an de protéger les unités des nuisances
sonores.
• Lorsque plusieurs groupes extérieurs sont connectés à partir
d'une seule source d'alimentation, percez un trou près de
l'orice de connexion du câblage d'alimentation.
• Les calibres de disjoncteur recommandés sont spéciés
dans la partie Section de câble.
• Si vous n'utilisez pas de tube pour le câblage sur site, xez
des bagues en caoutchouc sur le panneau avec de l'adhésif.
• L'ensemble du câblage et de l'équipement sur site doit être
conforme aux normes locales et internationales.
• Le câble blindé à paire torsadée du système H-LINK doit
être relié à la terre sur le côté du groupe extérieur.
! ATTENTION
Faites attention à la connexion de la ligne de service. Une connexion
incorrectepourraitprovoquerunepannedelaPCB.

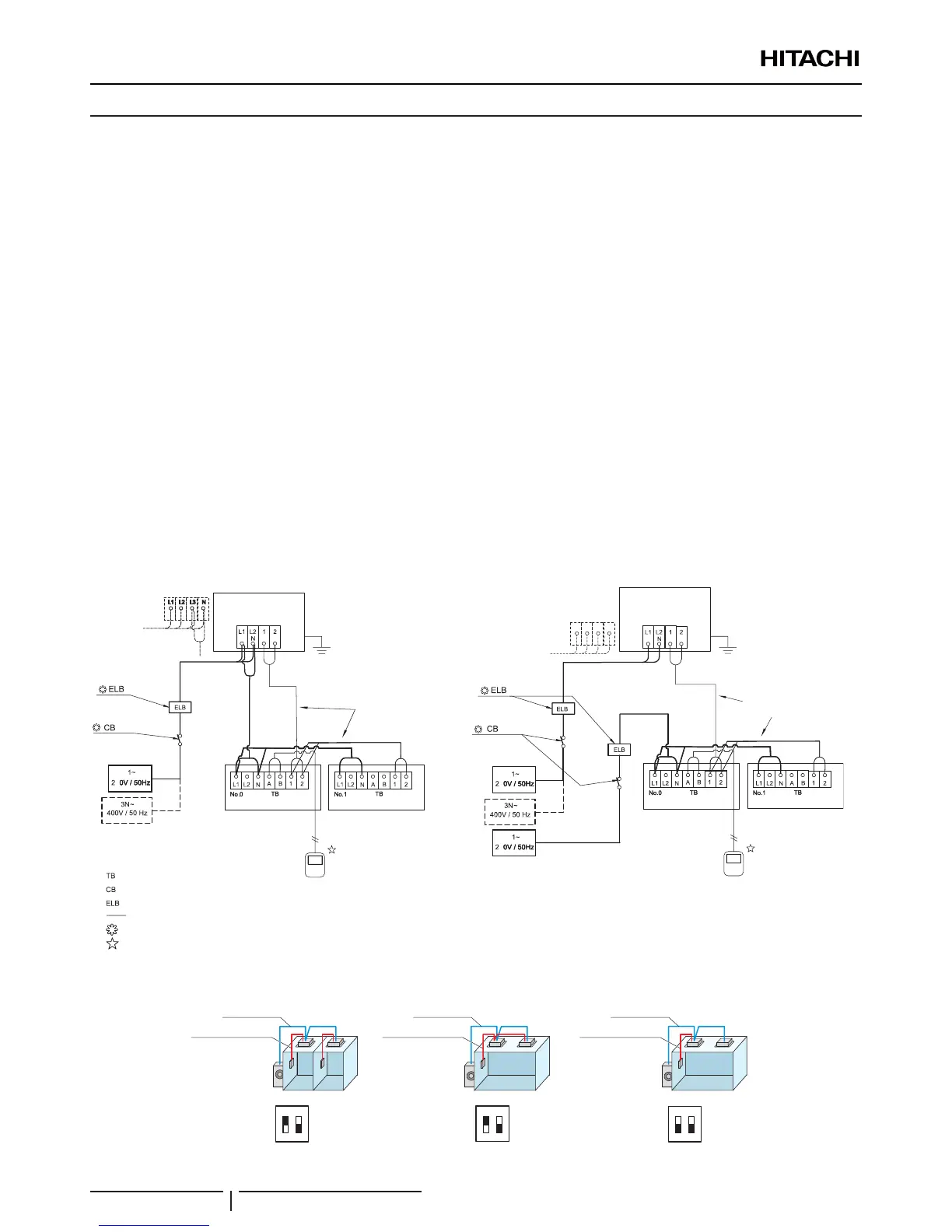

Alimentation électrique du groupe extérieur IVX à l'unité intérieure
(exemple)
Alimentation électrique indépendante du groupe extérieur IVX à
l'unité intérieure (exemple)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Groupe extérieur
du système Nº 0
Groupe extérieur
du système Nº 0
Ligne de service
(câble à paire blindé)
5 V CC (transmission non
polaire, système H-LINK)
Télécommande
(câble blindé à paire torsadée)
Ligne de service
(câble blindé à paire
torsadée)
5 V CC (transmission non
polaire, système H-LINK)
Unité intérieure
Unité intérieure
Bornier
disjoncteur
Disjoncteur de fuite à la terre
Câblage sur site
Fournis sur site
Accessoire en option
Télécommande
(câble blindé à paire torsadée)
Unité intérieure
Unité intérieure
Exemple de câblage
Combinaisons basiques (en cas de combinaison double)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Ligne de service
Ligne de service
Ligne de service
Ligne de
télécommande
Ligne de
télécommande
Ligne de
télécommande
Commande individuelle
Fonctionnement ON/OFF individuel
Thermo-ON/OFF individuel
Commande individuelle
Fonctionnement ON/OFF simultané
Thermo-ON/OFF individuel
Commande simultanée
Fonctionnement ON/OFF simultané
Thermo-ON/OFF simultané
CÂBLAGE ÉLECTRIQUE
PMML0395B rev.0 - 11/2015
76
