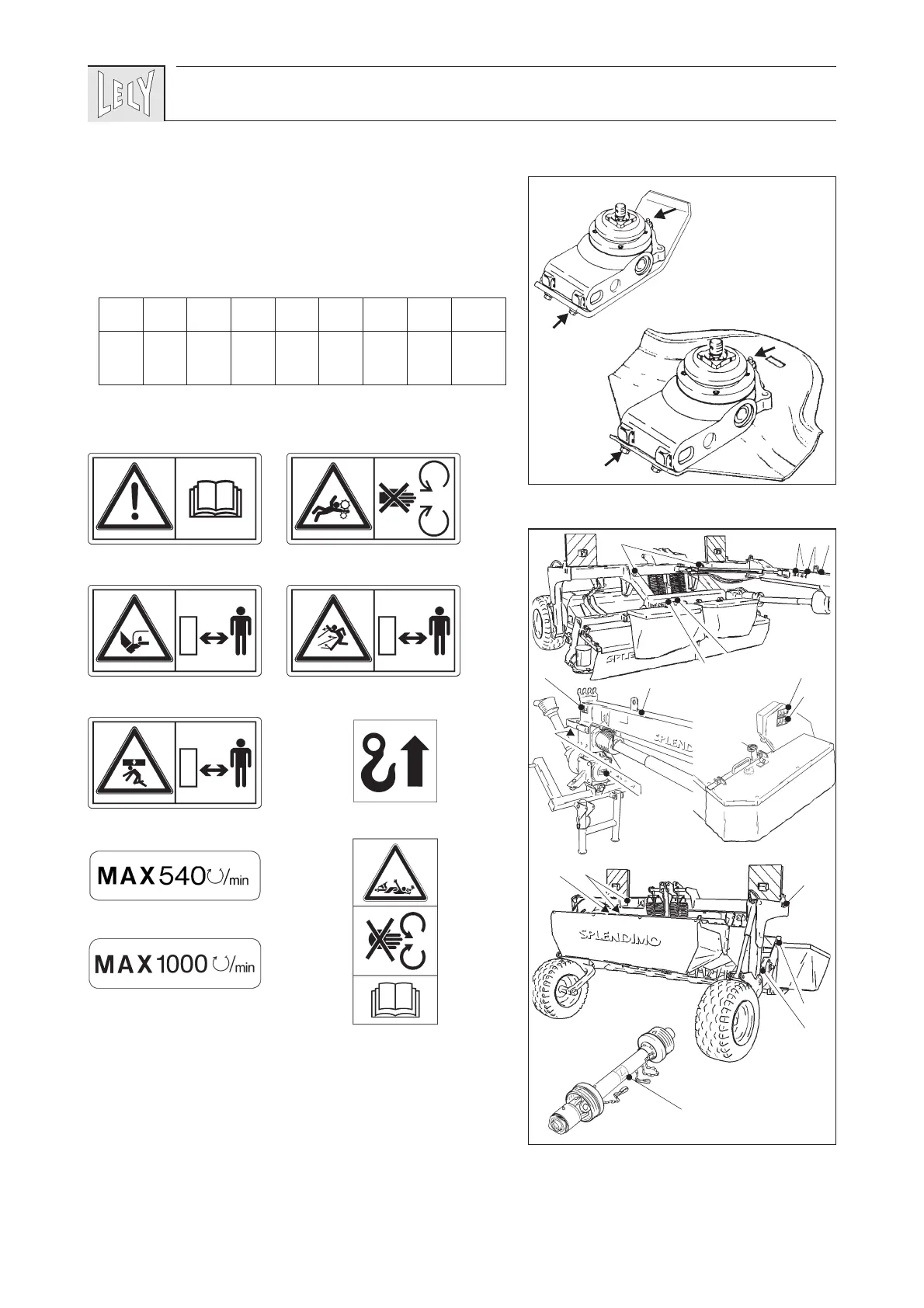

- Sämtliche Bolzen und Muttern auf festen Sitz prüfen.
Insbesondere ist auf die Bolzen mit denen die Gleitkufen
und Verschleissplatten montiert sind, zu achten (Bild 23).
Die nicht hinreichend fest angezogenen Bolzen und
Muttern sind mit einem Anzugsmoment das Sie der
nachstehenden Tabelle entnehmen können, nachzuziehen.
- Kontrollieren Sie, ob sich sämtliche Sicherheitsaufkleber
in einwandfreiem Zustand an der Maschine befinden
(Bild 24).
A
(Bestellnummer 9.1170.0408.0) -4x-
B
(Bestellnummer 9.1170.0407.6) -2x-
C
(Bestellnummer 9.1170.0419.4) -2x-
D
(Bestellnummer 9.1170.0410.2) -5x-
E (Bestellnummer 9.1170.0417.2) -3x-
F
(Bestellnummer 9.1170.0173.3) -4x-
G
1
(Bestellnummer 9.1170.0125.4)
G
2
(Bestellnummer 9.1170.0175.5)
H (Bestellnummer 16.61.175) -3x-
102
M6 M8 M10 M12 M14 M16 M20 M24
Nm 10 25 50 85 135 215 410 710
kgm 1,0 2,5 5,0 8,5 13,5 21,5 41,0 71,0
A
H
23
24
B
C D
E
F
G
1
G
2
ADF
B
C
D
E
F
G
H
A
C
A
BD
E
F
