2 ANBAU HINTER DEM SCHLEPPER

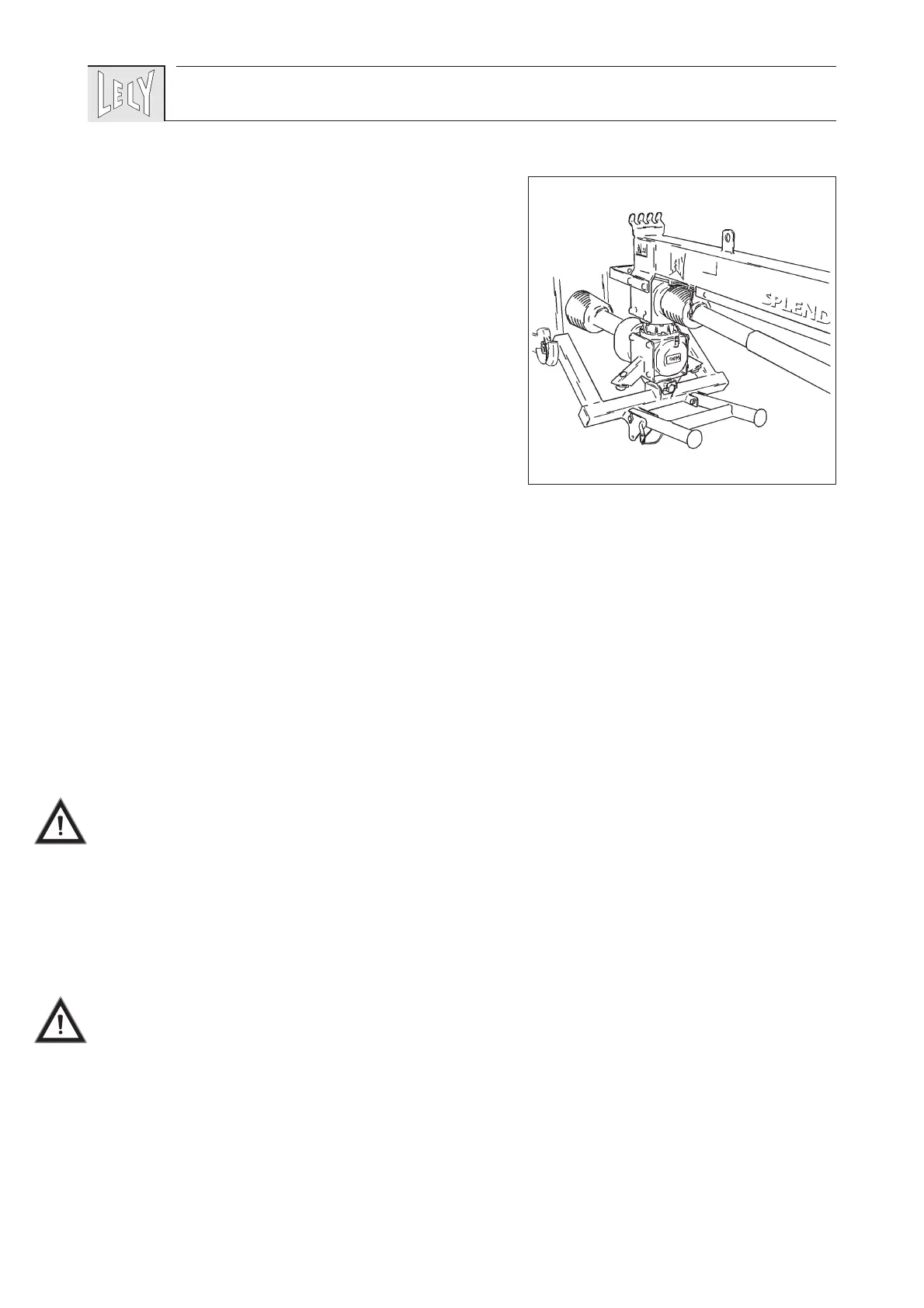

Das Schwenkgetriebe (Bild 3) an der Schlepperseite der
Zugdeichsel eignet sich für eine 540-er und 1.000-er Zapf-
wellendrehzahl. Durch einfaches Umdrehen des Schwenk-
getriebes kann auf eine andere Schlepperzapfwellendrehzahl
umgeschaltet werden. Diese Prozedur wird in Anlage B
umschrieben.
- Überzeugen Sie sich davon, daß die auf der Vorderseite
des Getriebes angegebene Drehzahl der von Ihnen, für
den Antrieb der Maschine zu benutzenden Zapfwellen-
drehzahl, entspricht.
- Schlepperhubarme auf gleiche Höhe einstellen.
- Hubarme an den nach Kategorie II normierten Tragnägeln
des Turms befestigen.
- Turm soweit anheben, dass sich der Zugdeichsel in waage-
rechter Stellung befindet.
- Abstellstütze emporstellen (Bild 3).
- Schlepperhubarme mit Stabilisierungsketten oder -Stangen
arretieren, so dass verhindert wird, dass der Turm seitlich
ausweichen kann.
- Kontrollieren Sie, ob die Gelenkwelle leicht ein- und
ausgeschoben werden kann.
- Gelenkwelle an die Zapfwelle montieren.
Kontrollieren Sie bei Erstmontage oder Einsatz eines
anderen Schleppers die Mindest- und Höchstüberlappung
der Wellenhälften*.
• Die Sicherungskette des Schutzrohrs an einem festen
Schlepperteil befestigen.
- Die zwei Hydraulikschläuche des Zylinders der Zug-
deichselverstellung an ein doppelwirkendes hydraulisches
Schlepperventil anschliessen.
- Hydraulikschlauch zum Ausheben des Mähaufbereiters and
ein einfachwirkendes Schlepperventil -mit Schwebestand-
anschliessen.
- Stecker des Beleuchtungskabels in die Steckdose im
Schlepper stecken und den Betrieb der Beleuchtung
kontrollieren.
*
Ziehen Sie die zur Gelenkwelle mitgelieferte Betriebsanleitung zu Rate
93
!
