A TRAVAUX DE REPARATION A LA BARRE DE COUPE
A.1Montage/démontage de la barre de coupe

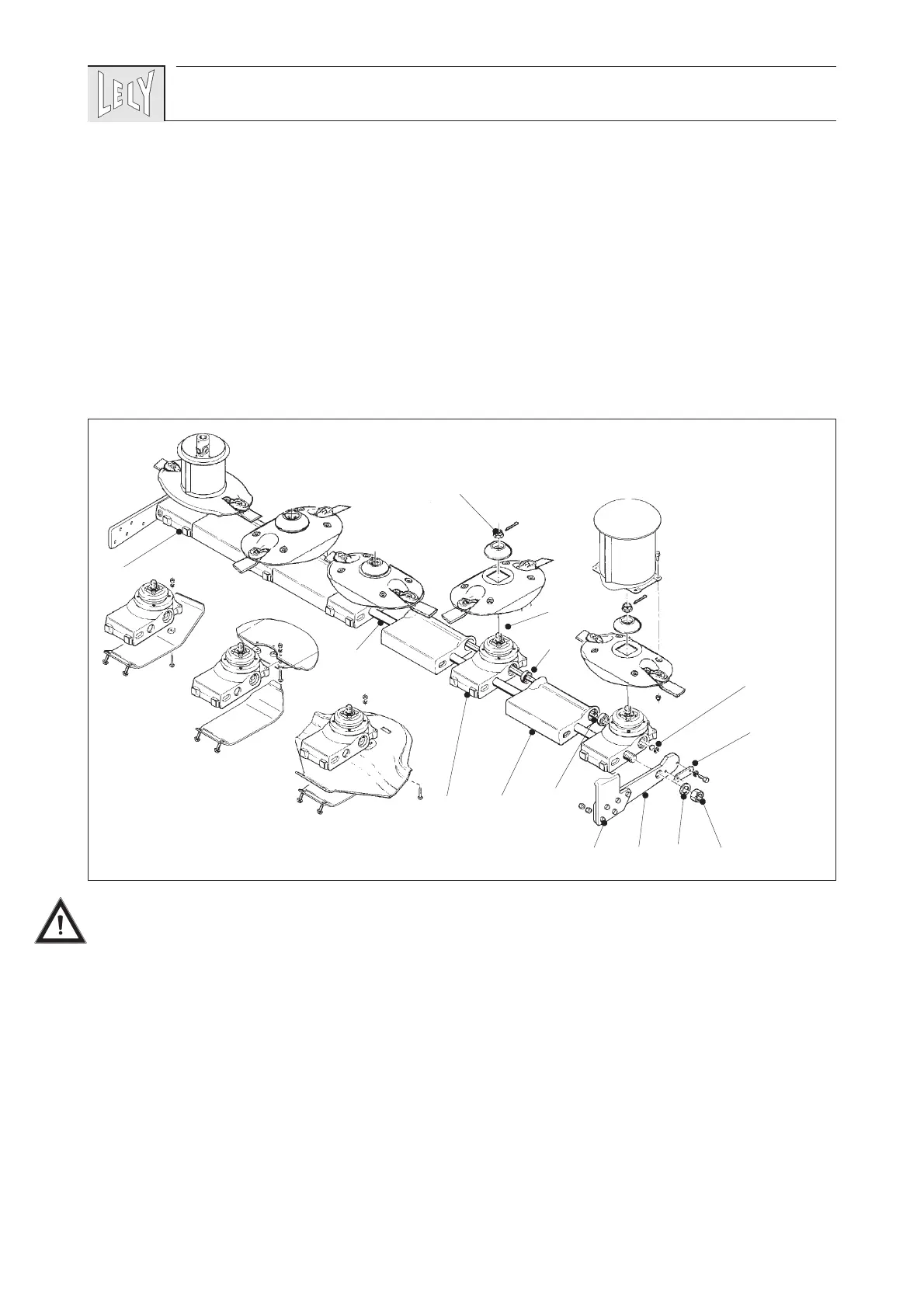

Les numéros indiqués entre crochets correspondent aux références de la figure A-1.
La barre de coupe se compose d’unités indépendantes (1) qui sont séparées par des entretoises (2) les tenant à
distance. Les unités de fauchage et les entretoises sont assemblées par une barre de jonction (3).
L’entraînement des unités est assuré à partir de l’unité menante (4) au moyen d’un arbre de transmission (5).
Grâce cette construction, le remplacement d’une unité ou d’un arbre de transmission pet se faire rapidement.
Placer des supports sous la barre de coupe si celle-ci a été levée du sol, et que vous allez effectuer des
travaux sous la machine.
Pour démonter la barre de coupe, procéder comme suit:
- Mettre la machine sur un terrain plat.
- Démonter la plaque de blocage (6).
- Desserrer l’écrou (7) de quelques tours.
- Lever la barre de coupe quelques centimètres du sol. Bloquer le relevage hydraulique, de sorte que la barre
de coupe ne descende pas.
- Enlever l’écrou (7) et la bague (8).
- Desserrer les 5 vis (14) au fond du support et enlever la plaque finale (9).
- Faire coulisser les unités et les entretoises pour les dégager de l’arbre de transmission (3).
77Annexe A
A-1
4
12
14987
11
10
13
6
12
5
3
