Nm (5 kgm). Ensuite, frapper la poulie avec un marteau et
serrer les vis six pans encore une fois avec un couple de 50
Nm (5 kgm). Lors du montage de la poulie: utiliser ni huile,
ni graissant.
- Monter les courroies.
- Tendre les courroies. Régler la tension des courroies de
telle façon qu’une courroie, si une force de 70 N (7 kg) est
exercée sur son centre, soit pressée 10 mm (fig. C-1).
- Fermer le carter de courroies.

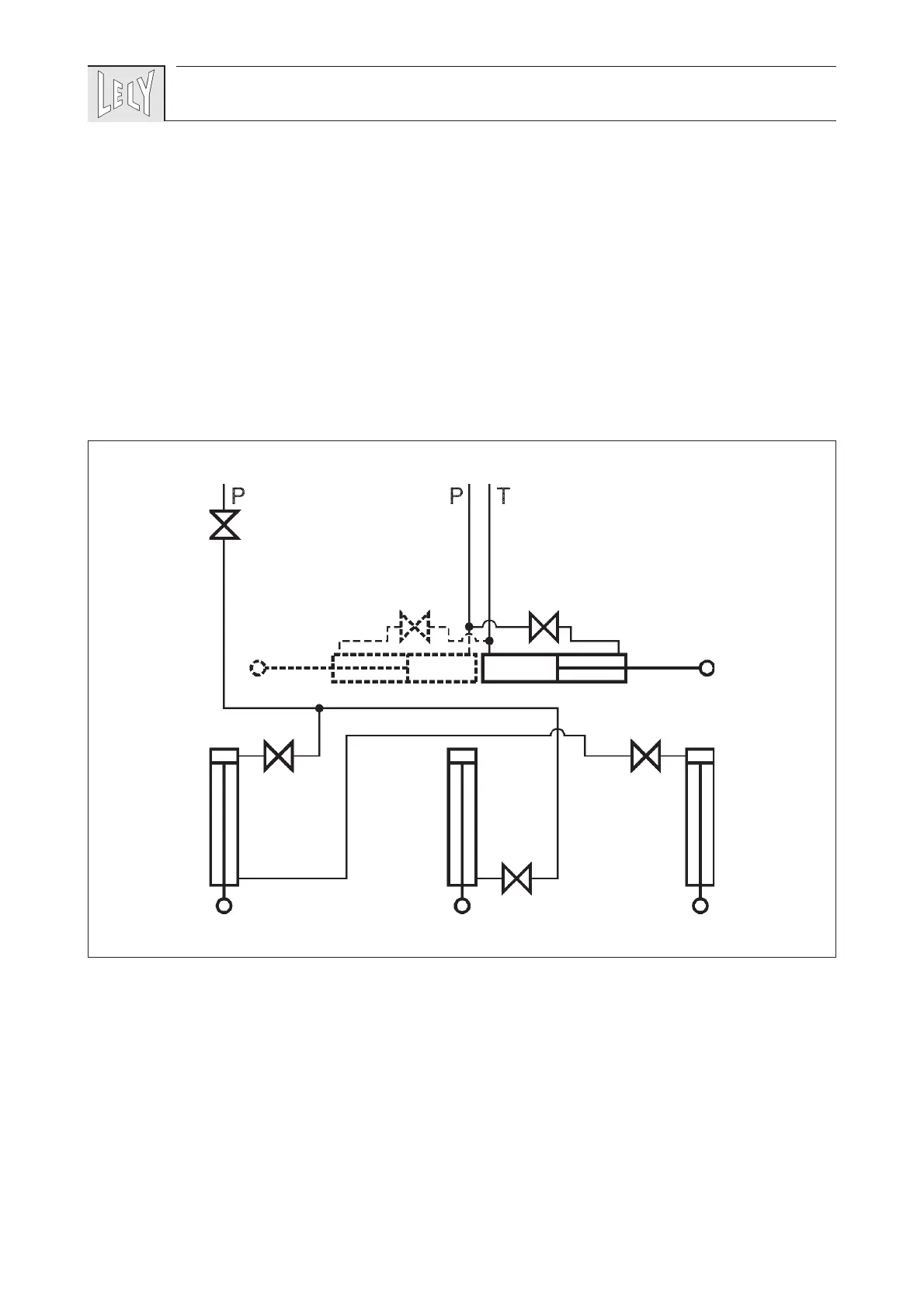

D SCHÉMA HYDRAULIQUE
Légende:
1 Robinet
2 Vérin DE (support de roue)
3 Vérin SE (faucheuse-conditionneuse)
4 Vérin SE (support de roue)
5 Vérin DE (timon)
6 Vérin DE (timon, seulement SPLENDIMO
®
320 PC)
82
1
23
4
5
1
1
1
11
6
Annexe D
