A REPARATIEWERKZAAMHEDEN AAN DE MAAIBALK
A.1De-/montage van de maaibalk

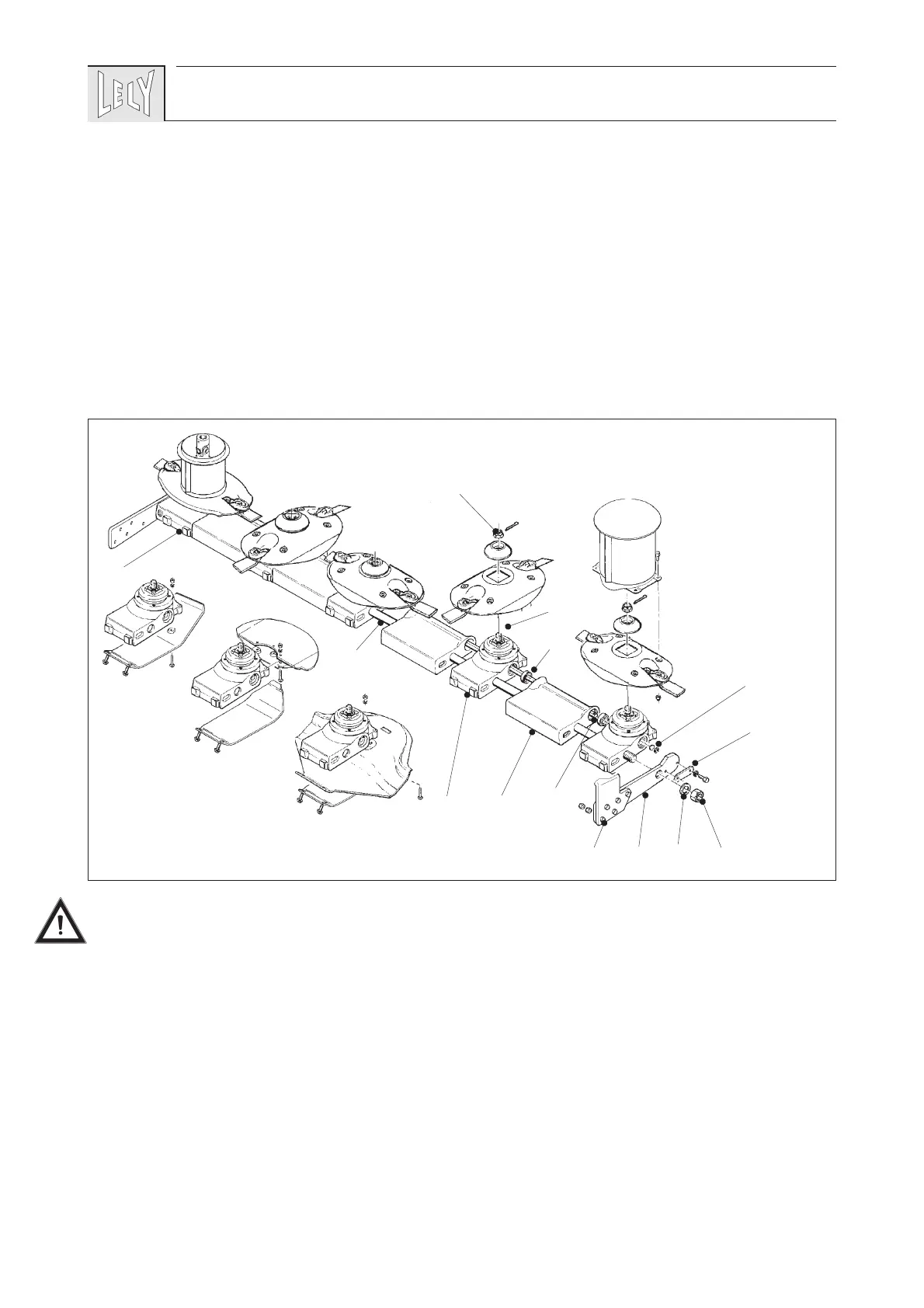

De nummers tussen haakjes verwijzen naar de nummers in figuur A-1.
De maaibalk is opgebouwd uit onafhankelijke elementen (1). Deze worden door tussenstukken (2) op afstand
gehouden. De elementen en tussenstukken worden door een verbindingsstang (3) samengehouden.
De elementen worden vanuit het aandrijfelement (4) door middel van een aandrijfas (5) aangedreven.
Door deze constructie kan een element of een aandrijfas snel worden vervangen.
Plaats steunen onder de maaibalk als deze van de grond is geheven en u werkzaamheden onder de
machine gaat verrichten.
Demonteer de maaibalk als volgt:
- Plaats de machine op een vlakke vloer.
- Verwijder het borgplaatje (6).
- Draai de moer (7) enkele slagen los.
- Hef de maaibalk enkele centimeters van de grond. Blokkeer de hydrauliek, zodat de maaibalk niet kan
zakken.
- Verwijder de moer (7) en de ring (8).
- Draai de 5 bouten (14) onderaan de steun los en verwijder de eindplaat (9).
- Schuif de elementen en tussenstukken van de verbindingsstang (3).
21Bijlage A
A-1
4
12
14987
11
10
13
6
12
5
3
