LELY SPLENDIMO PC 281 - Vervanging Van de Maaischijf Van Het Aandrijfelement

- Draai de moer (7) vast.
Aanhaalmoment : 950 Nm (95 kgm)
Het aanhaalmoment kan worden gerealiseerd door de

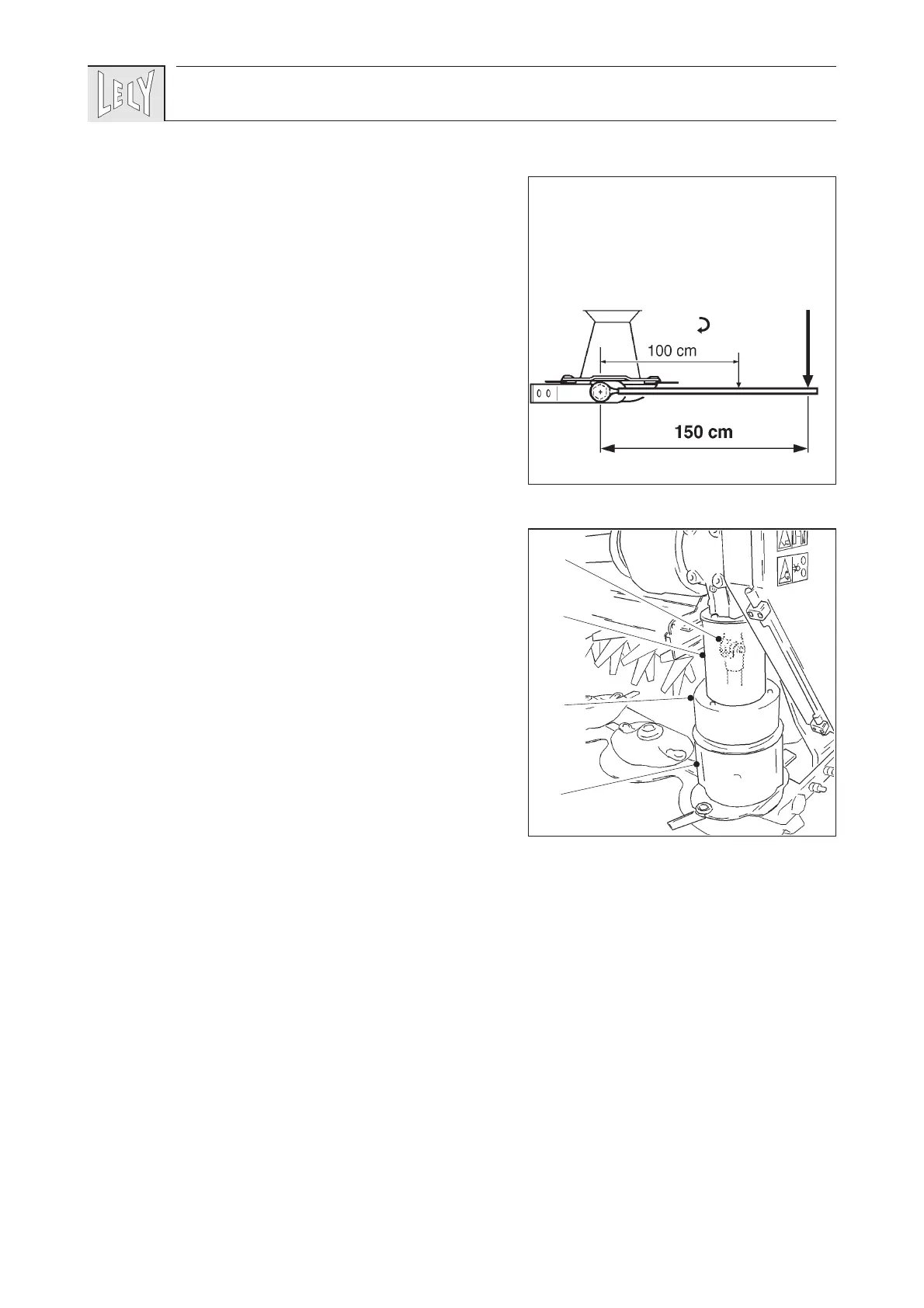

ringsleutel met een pijp van 150 cm te verlengen (fig. A-4)
en deze aan te trekken met een kracht van 635 N (63,5 kg).
Voor de montage van het borgplaatje mag de moer niet
teruggeschroefd worden, alleen verder aangedraaid.
- Draai de vijf bouten (14) vast met een aanhaalmoment van
120 Nm (12 kgm) en borg de bout met een tweede moer.
A.2Vervanging van de maaischijf van
het aandrijfelement
- Draai de drie bouten van kap A (fig. A-5) los.
- Draai de bouten van de beschermbus B los en laat de bus in
de hoed C zakken.
- Demonteer de gaffel D van de asstomp.
- Verwijder kap A en beschermbus B.
- Draai de vier bouten onderin de hoed C los en verwijder de
hoed.
- Demonteer de maaischijf.
- Monteer de onderdelen in omgekeerde volgorde. Let
daarbij op de stand van de maaischijf ten opzichte van de
andere maaischijven.
- Breng Loctite 243 op de bevestigingsbouten van de maai-
schijf aan. Draai de bouten vast met een aanhaalmoment
van 20-25 Nm (2-2,5 kgm).
23Bijlage A
A-5
D
B
A
C
A-4
M
F
