LELY SPLENDIMO PC 281 - B Aanpassen Van Aandrijftoerental

B AANPASSEN VAN AANDRIJF-
TOERENTAL
De tandwielkast aan de voorzijde van de trekboom van de
SPLENDIMO PC maaiers is zodanig opgebouwd, dat door
het omdraaien van de tandwielkast (fig. B-1), de machine kan
worden aangepast voor aandrijving met 540 danwel
1.000 omw./min.
De machine moet worden aangedreven met het aftakastoeren-
tal dat is aangegeven op de voorzijde van de bovenste helft
van de tandwielkast.
Voer de volgende handelingen uit om het aandrijftoerental te
wisselen:
- Zet de trekboom op een steun, zodat de aankoppelbok
gedemonteerd kan worden.
- Demonteer de aankoppelbok.
- Laat de olie uit beide helften van de tandwielkast lopen en
vang daarbij de olie uit beide helften apart van elkaar op.
- Demonteer de tandwielkast van de trekboom.
- De punten voor de ontluchter A (fig. B-1) en de aftapplug B
van iedere helft van de tandwielkast wisselen met elkaar.
Verplaats de aftapplug B.
- Monteer de tandwielkast aan de trekboom.
- Vul de tandwielkast met de afgetapte olie via het aansluit-
punt voor de ontluchter A.
Gebruik de grootste hoeveelheid voor de onderste helft.
- Plaats de ontluchters A van de tandwielkast zodanig, dat
deze weer naar boven uit het bovenste deel van de helft
steken.
- Monteer de aankoppelbok.
- Borg de bouten van de tandwielkast aan de trekboom en de
aankoppelbok met de borgstrip.
- Verwijder de steun en zet de machine weer op de steunpoot.
De machine is nu klaar om te werken met het toerental dat
aan de voorzijde op de bovenste helft van de tandwielkast is
weergegeven.
24 Bijlage B

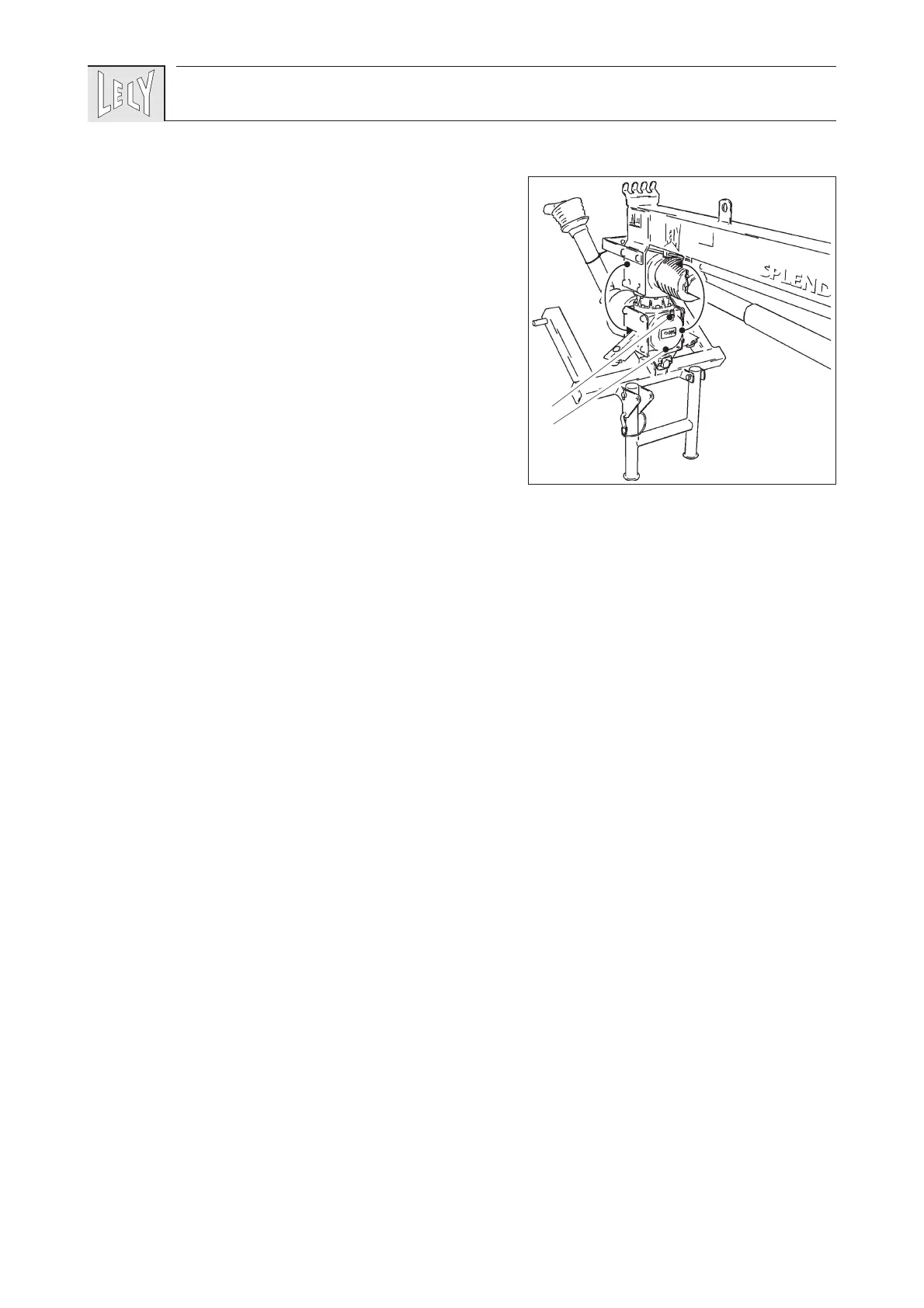

B-1
