C AUFBEREITEREINSTELLUNGEN
C.1Versetzung des Knickrotors
Wenn der Aufbereiter in langem Halmgut regelmässig
verstopft ist, empfehlen wir Ihnen den Rotor nach hinten zu
versetzen. Das kann wie folgt vorgenommen werden:
- Keilriemengehäuse öffnen, damit die Keilriemen entspannt
werden können.
- Die Spannung von den Keilriemen des Antriebs weg-
nehmen.

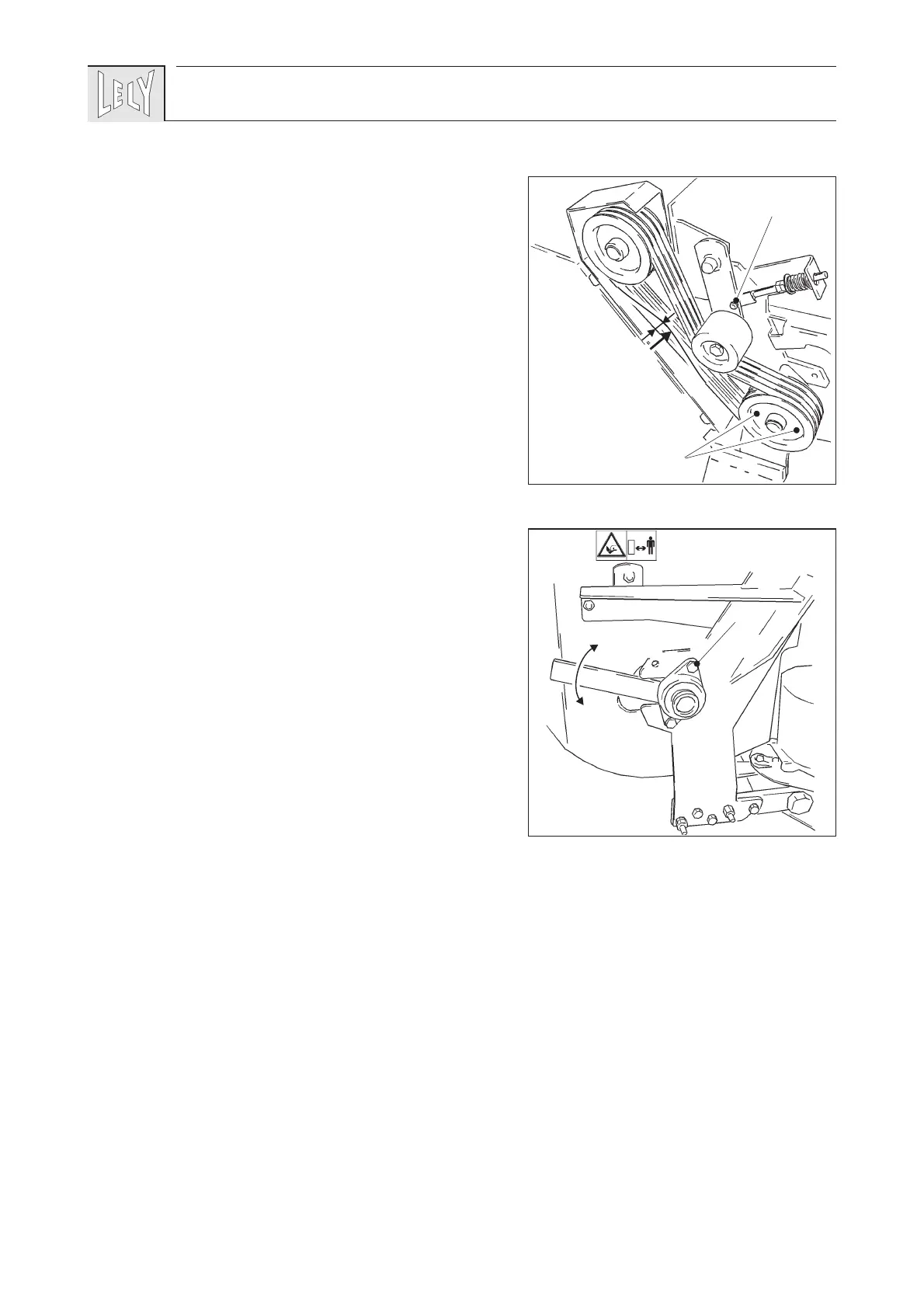

- Stiftschraube der Spannvorrichtung durch Abbau des
Bolzens A (Bild C-1) demontieren.
- Oberere Bolzen B (Bild C-2) des Lagergehäuses (links und
rechts) völlig entfernen.
- Untere Bolzen des Lagergehäuses teilweise lösen.
- Aufbereiterrotor nach hinten versetzen: von der Lage
zur Lage (oder umgekehrt). Danach die beiden Bolzen
andrehen.
- Stiftschraube der Spannvorrichtung montieren.
- Zugspannung der Keilriemen kontrollieren. Die Span-
nung soll derart sein, dass jeder Riemen in der Mitte
zwischen den Riemenscheiben mit einer Kraft von 70 N
(7 kg) ca. 10 mm eingedrückt werden kann (Bild C-1).
- Keilriemengehäuse schliessen und verriegeln.
C.2Rotordrehzahl
Als Zubehör ist eine zusätzliche Riemenscheibe für den
Aufbereiterrotor erhältlich, mit der eine andere Rotordreh-
zahl erzielt werden kann.
Der Austausch der Riemenscheibe verläuft wie folgt:
- Keilriemengehäuse öffnen.
- Die Spannung von den Keilriemen des Antriebs und die
Keilriemen wegnehmen.
- Die zwei Sechskantbolzen B (Bild C-1) aus der Riemen-
scheibe entfernen und einen der 2 Bolzen in die mittlere der
drei Riemenscheibenöffnungen stecken.
- Sechskantbolzen so lange anziehen, bis sich die Riemen-
scheibe von der Klemmbüchse löst.
- Klemmbüchse und Riemenscheibe entfernen.
- Neue Riemenscheibe mit der oberen Riemenscheibe aus-
richten und die Sechskantbolzen mit einem Moment von
50 Nm (5 kgm) anziehen. Die Riemenscheibe mit einem
109Anlage C
C-1
A
C-2
B
10 mm
70 N
(7 kg)
B
