- Serrer l’écrou (7) avec un moment de 950 Nm (95 kgm).

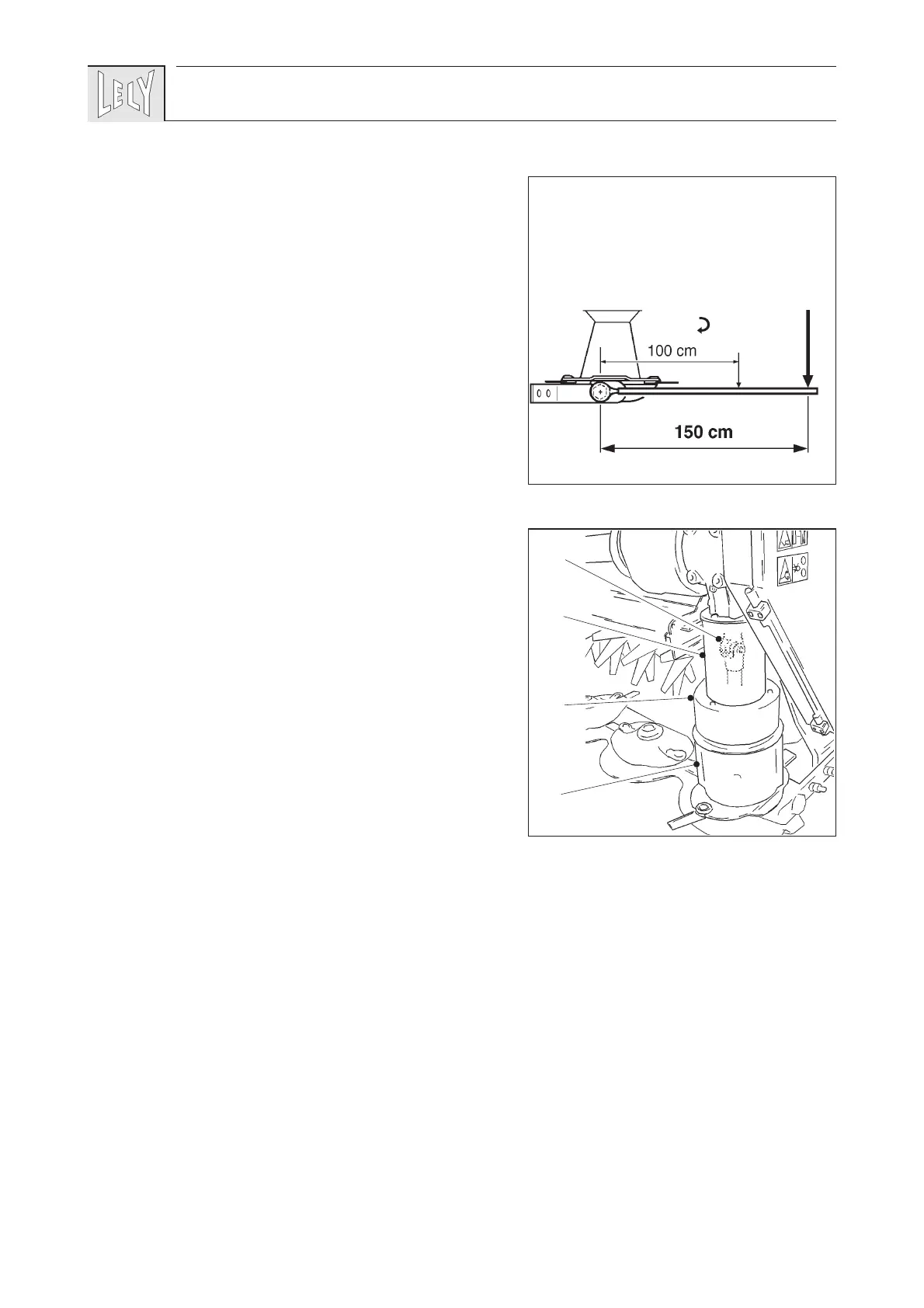

Pour obtenir ce moment, prolonger le manche de la clé
polygonale avec un tube de 150 cm (fig. A-4) et exercer
une force de 635 N (63,5 kg).
Lors du montage de la plaque d’arrêt il faut que l’écrou soit
serré: interdit de le tourner dans le sens.
- Serrer les 5 vis (14) avec un moment de 120 Nm (12 kgm)
et bloquer la vis avec un deuxième écrou.
A.2Remplacement du disque de l’unité
d’entraînement
- Desserrer les 3 vis du capot A (fig. A-5).
- Desserrer les vis du manchon de sécurité B et faire
descendre celui-ci dans le chapeau C.
- Démonter la mâchoire D du bout d’axe.
- Enlever le capot A et le manchon de sécurité B.
- Desserrer les 4 vis dans la base du chapeau C et enlever le
chapeau.
- Démonter le disque de fauchage.
- Monter les pièces en ordre inverse. Faire attention à la
position du disque par rapport aux autres disques de
fauchage.
- Notice pour le disque d’entraînement:
Apporter du Loctite 243 aux vis de fixation. Monter le
disque de fauchage avec un moment de 20-25 Nm
(2-2,5 kgm). Serrer les vis de fixation du chapeau C avec
un couple de 50 Nm (5 kgm).
79Annexe A
A-5
D
B
A
C
A-4
M
F
