7.6Graissage des unités de fauchage
Renouveler la graisse des unités de fauchage toutes les 500
heures de service ou après fauchage de 1000 hectares.
Respecter les instructions suivantes :
- Enlever le disque de fauchage.
Lorsque plusieurs boîtiers de roulement sont démontés en
même temps, s’assurer que chaque boîtier soit remis sur
l’unité de fauchage dont il a été retiré.

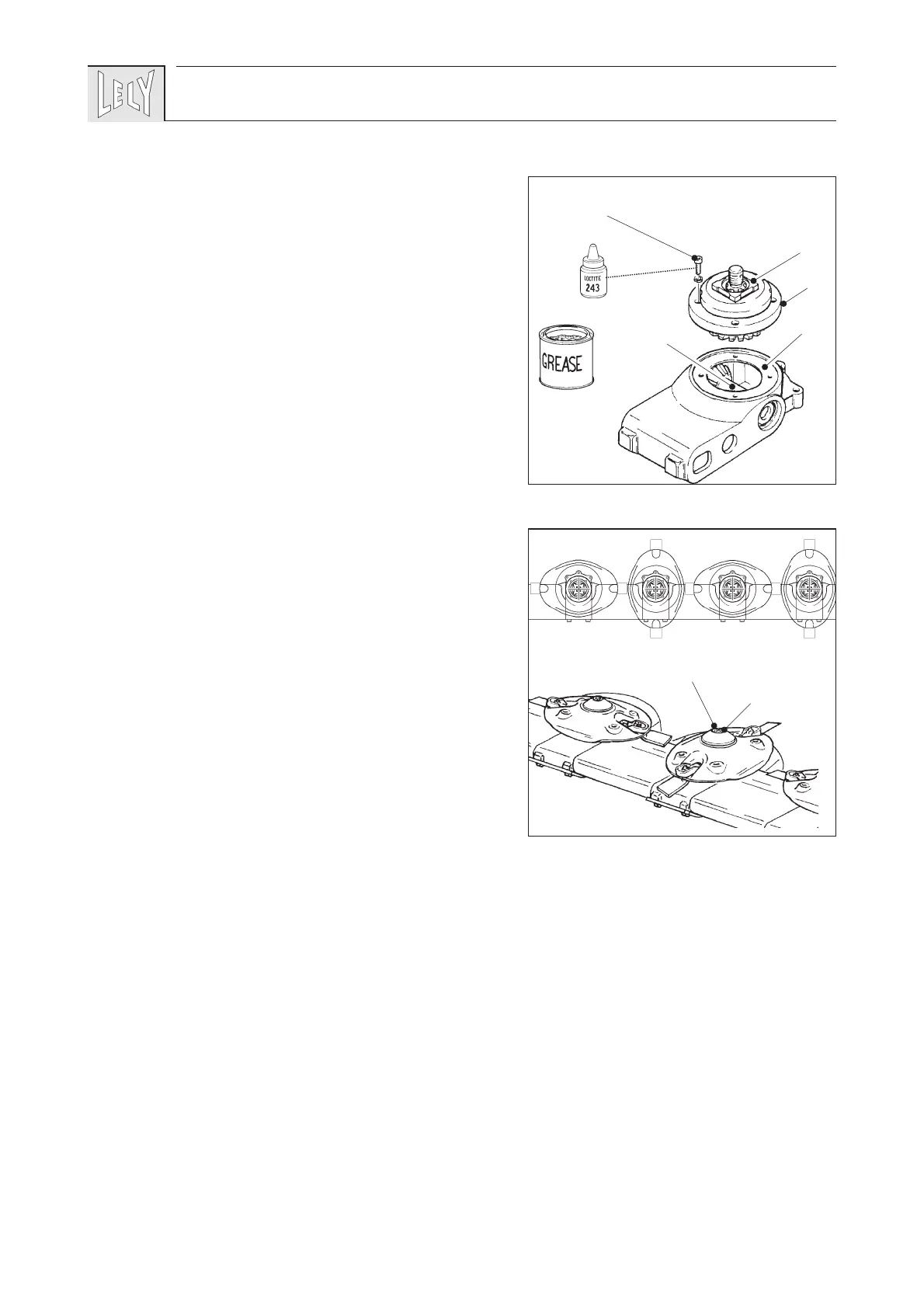

- Retirer le boîtier de roulement A (fig. 28) de l’unité. Veiller
à ce que les rondelles B restent dans leur position.
- Eliminer la graisse de l’unité. Ne pas utiliser de solvants
néfastes à l’étanchéité et/ou au graissage des roulements.
Respecter exactement la quantité indiquée pour éviter une
surchauffe ou des dégâts causés à l’unité.
- Remplir l’unité de 95 g de graisse (Shell Alvania WR 0).
- Replacer le boîtier de roulement sur l’unité de fauchage.
Tourner le moyeu C (fig. 28) de façon à ce qu’il soit en
ligne avec celui de l’unité voisine (fig. 29).
- Enduire le filetage des vis CHC de Loctite 243 et les serrer
avec un moment de 39 Nm (3,9 kgm).
- Contrôler, auprès de l’écrou crénelé, si le joint-O D
(fig. 29) se trouve dans le chapeau.
- Monter le disque de fauchage. Serrer l’écrou à créneaux
avec un moment de 150 - 250 Nm (15-25 kgm) et le bloquer
avec une goupille fendue. Veiller à ce que la goupille
fendue ne dépasse pas du chapeau.
76
!
28
39 Nm (3,9 kgm)
0,095 kg
C
A
B
29
150-250 Nm (15-25 kgm)
!
D
