A REPARATURARBEITEN AM MÄHBALKEN
A.1Zusammenbau und Demontage des Mähbalkens

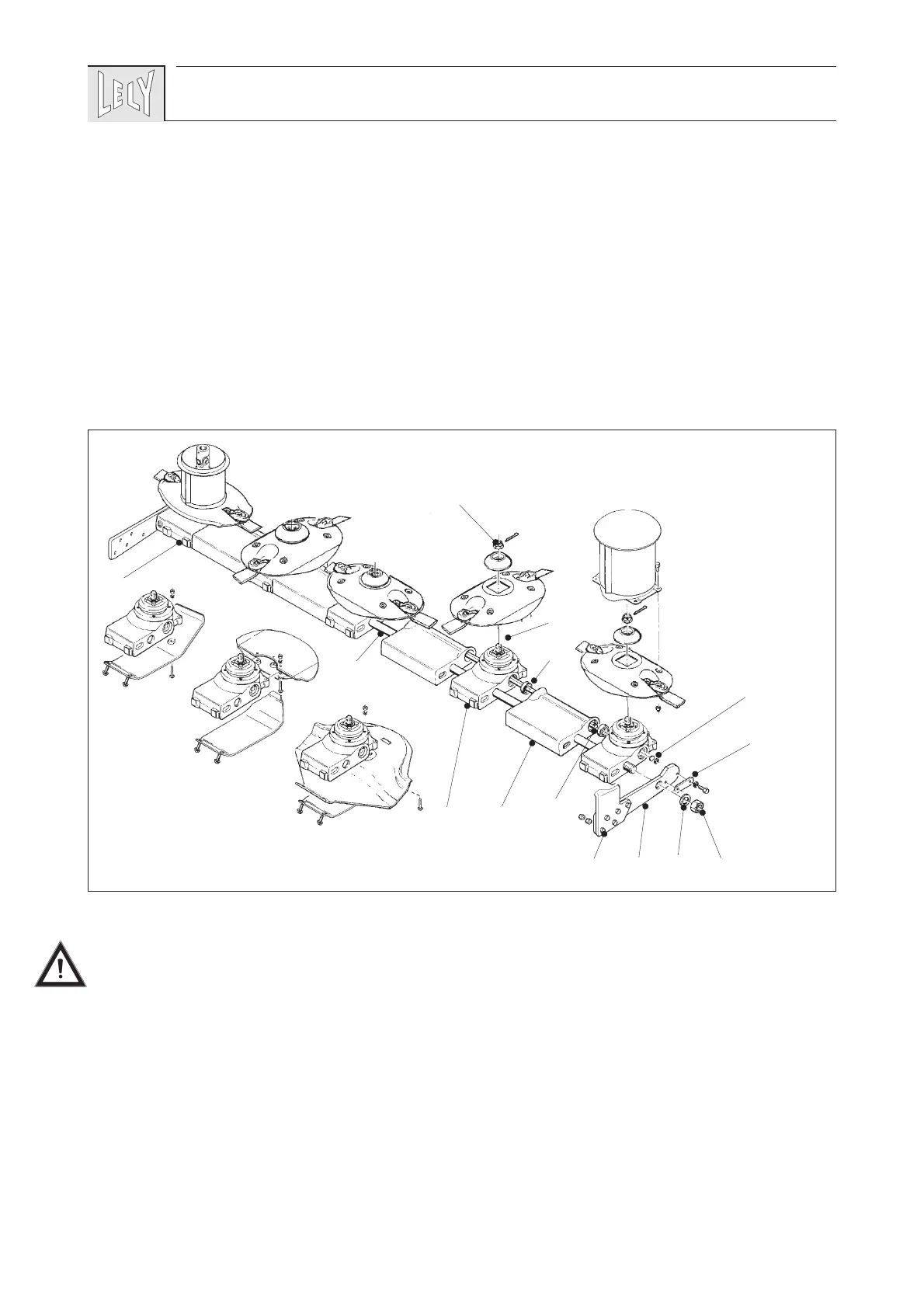

Die Nummern zwischen Klammern verweisen auf die Nummern in der Abbildung A-1.
Der Mähbalken ist aus für sich stehenden Mäheinheiten (1) zusammengebaut. Die Einheiten werden von
Zwischengehäusen (2) auf Distanz gehalten. Die Mäheinheiten und Zwischengehäuse werden von einer
Verbindungsstange (3) miteinander verbunden.
Die Mäheinheiten werden von der Antriebseinheit (4) aus durch eine Antriebswelle (5) angetrieben.
Dank dieser Konstruktion kann eine Mäheinheit oder eine Antriebswelle schnell ausgewechselt werden.
Die Zerlegung des Mähbalkens findet folgendermassen statt:
Sicherung durch geeignete Abstützelemente vornehmen, wenn der Mähbalken vom Boden gehoben ist
und Sie unter der Maschine arbeiten wollen.
- Maschine auf ebenem Boden abstellen.
- Sicherungsplatte (6) entfernen.
- Mutter (7) um einige Drehungen lockern.
- Mähbalken einige Zentimeter vom Boden anheben. Hydraulik blockieren, damit der Mähbalken nicht
absenken kann.
- Mutter (7) und Ring (8) entfernen.
- Die fünf Bolzen (14) unten an der Stütze lösen und Endplatte (9) entfernen.
105Anlage A
A-1
4
12
14987
11
10
13
6
12
5
3
