LELY SPLENDIMO PC 281 - D Hydraulisch Schema

Gebruik geen olie of smeermiddel bij de montage van de
poelie.
- Monteer de v-snaren.
- Span de snaren. Stel de snaarspanning zodanig af, dat een
kracht van 70 N (7 kg) op het midden van de snaar een
indrukking van 10 mm geeft (fig. C-1).
- Sluit de snarenkast.

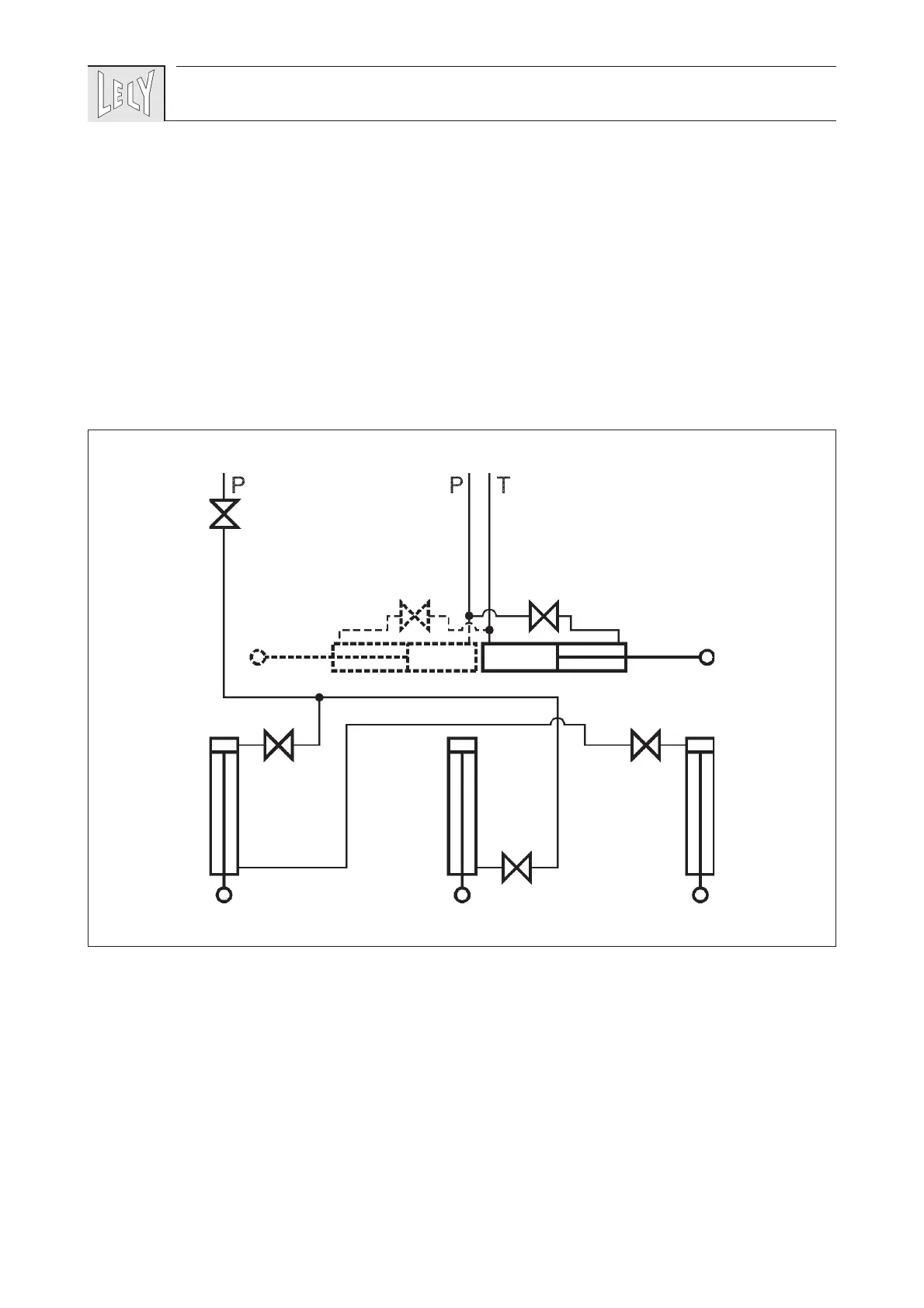

D HYDRAULISCH SCHEMA
Legenda:
1 Kogelkraan
2 Dubbelwerkende cilinder (wielpoot)
3 Enkelwerkende cilinder (maaierkneuzer)
4 Enkelwerkende cilinder (wielpoot)
5 Dubbelwerkende cilinder (trekboom)
6 Dubbelwerkende cilinder (trekboom, alleen SPLENDIMO
®
320 PC)
26
1
23
4
5
1
1
1
11
6
Bijlage D
