- Mutter (7) nachziehen.
Anzugsmoment: 950 Nm (95 kgm).

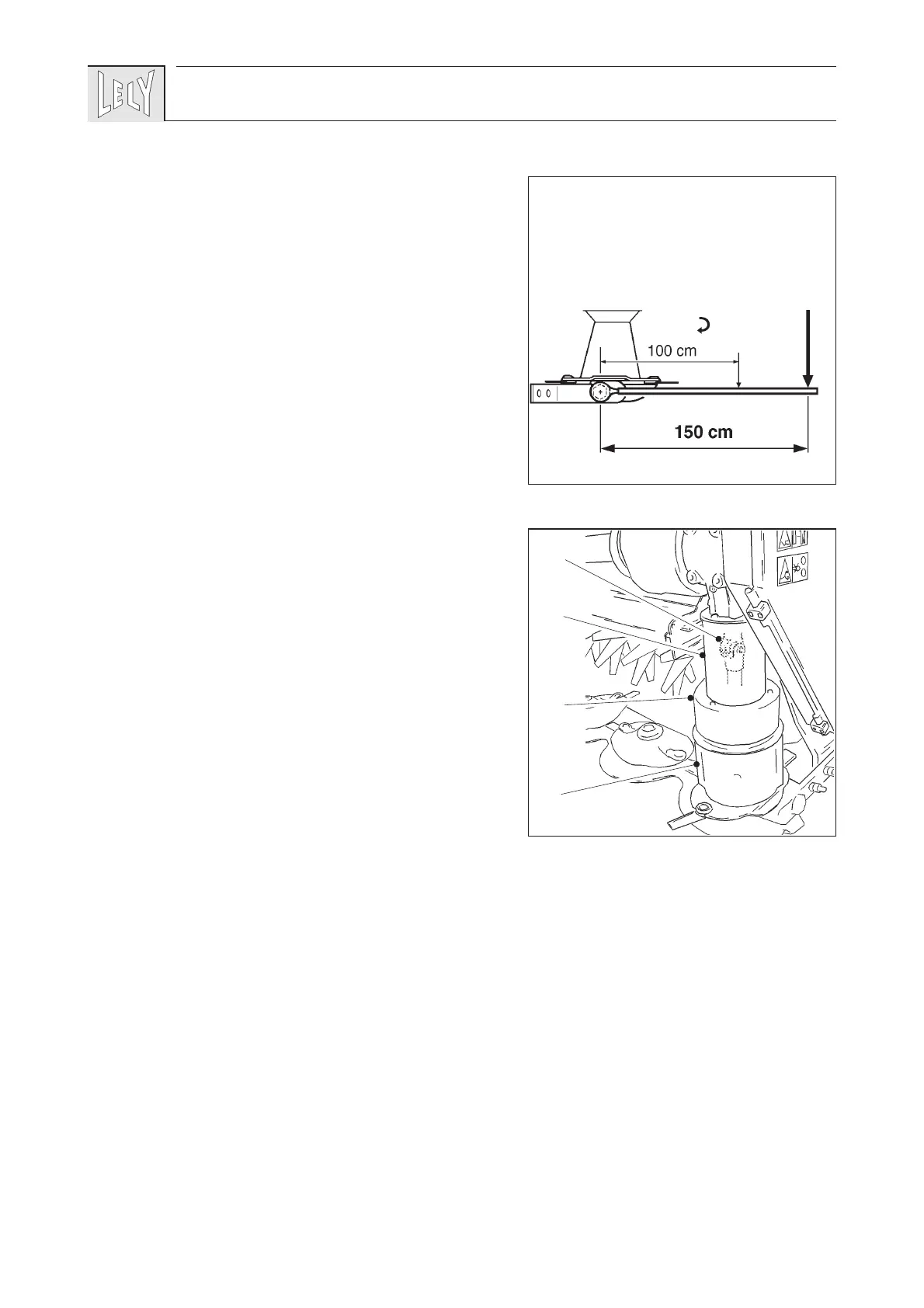

Man kann das Anzugsmoment bewirken durch Verlänge-
rung des Aufsteckschlüssels mit einem Rohr von 150 cm
Länge (Bild A-4) und mit einer Kraft von 635 N (63,5 kg)
anzuziehen.
Beim Montieren der Sicherungsplatte muß die Mutter
ange- zogen werden; zurückschrauben ist nicht gestattet.
- Die fünf Bolzen (14) mit einem Anzugsmoment von 120
Nm (12 kgm) nachziehen und Bolzen mit einer zweiten
Mutter sichern.
A.2Auswechselung der Mähscheibe der
Antriebseinheit
- Die drei Bolzen von der Abdeckung A (Bild A-5) lösen.
- Die Bolzen der Schutzbuchse B lösen und diese in den Hut
C senken lassen.
- Gabel D von dem Wellenstumpf abmontieren.
- Abdeckung A und Schutzbuchse B entfernen.
- Die vier Bolzen unten im Hut C lösen und den Hut
entfernen.
- Mähscheibe abbauen.
- Teile in umgekehrter Reihenfolge montieren. Achten Sie
dabei auf den Stand der Mähscheibe gegenüber den
anderen Mähscheiben.
- Loctite 243 auf die Befestigungsbolzen auftragen. Mäh-
scheibe mit einem Moment von 20-25 Nm (2-2,5 kgm)
anziehen.
107Anlage A
A-5
D
B
A
C
A-4
M
F
